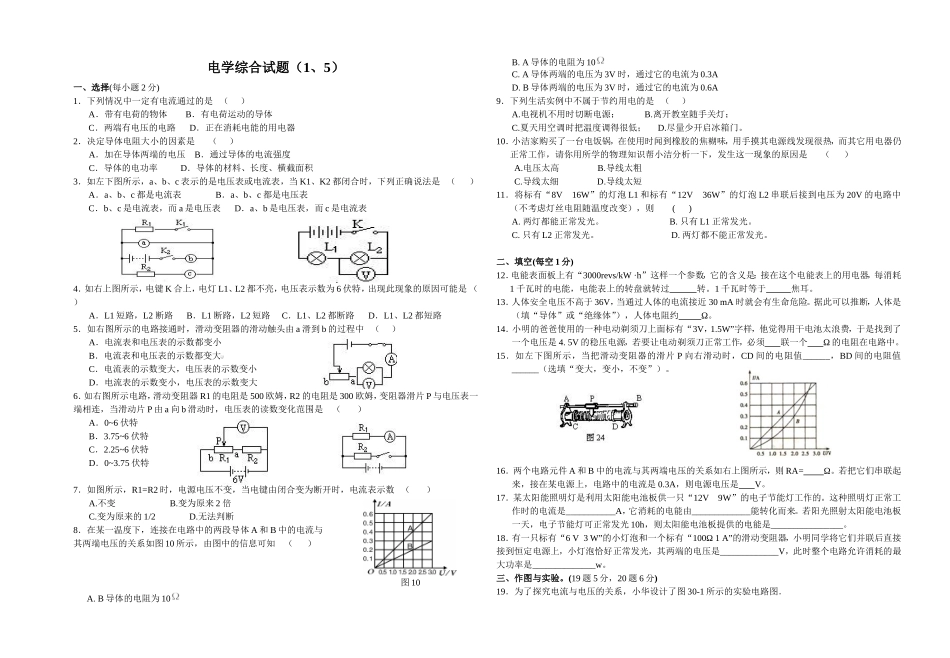

电学综合试题（1、5）一、选择(每小题2分)1．下列情况中一定有电流通过的是（）A．带有电荷的物体B．有电荷运动的导体C．两端有电压的电路D．正在消耗电能的用电器2．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积3．如左下图所示，a、b、c表示的是电压表或电流表，当K1、K2都闭合时，下列正确说法是（）A．a、b、c都是电流表B．a、b、c都是电压表C．b、c是电流表，而a是电压表D．a、b是电压表，而c是电流表4．如右上图所示，电键K合上，电灯L1、L2都不亮，电压表示数为6伏特，出现此现象的原因可能是（）A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路5．如右图所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．电流表和电压表的示数都变小B．电流表和电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大6．如右图所示电路，滑动变阻器R1的电阻是500欧姆，R2的电阻是300欧姆，变阻器滑片P与电压表一端相连，当滑动片P由a向b滑动时，电压表的读数变化范围是（）A．0~6伏特B．3.75~6伏特C．2.25~6伏特D．0~3.75伏特7．如图所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，电流表示数（）A.不变B.变为原来2倍C.变为原来的1/2D.无法判断8．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图10所示，由图中的信息可知（）A.B导体的电阻为10B.A导体的电阻为10C.A导体两端的电压为3V时，通过它的电流为0.3AD.B导体两端的电压为3V时，通过它的电流为0.6A9．下列生活实例中不属于节约用电的是（）A.电视机不用时切断电源；B.离开教室随手关灯；C.夏天用空调时把温度调得很低；D.尽量少开启冰箱门。10．小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是（）A.电压太高B.导线太粗C.导线太细D.导线太短11．将标有“8V16W”的灯泡L1和标有“12V36W”的灯泡L2串联后接到电压为20V的电路中（不考虑灯丝电阻随温度改变），则()A.两灯都能正常发光。B.只有L1正常发光。C.只有L2正常发光。D.两灯都不能正常发光。二、填空(每空1分)12．电能表面板上有“3000revs/kW·h”这样一个参数，它的含义是：接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘就转过转。1千瓦时等于焦耳。13．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。14．小明的爸爸使用的一种电动剃须刀上面标有“3V，1.5W”字样，他觉得用干电池太浪费，于是找到了一个电压是4.5V的稳压电源，若要让电动剃须刀正常工作，必须联一个Ω的电阻在电路中。15．如左下图所示，当把滑动变阻器的滑片P向右滑动时，CD间的电阻值______，BD间的电阻值______（选填“变大，变小，不变”）。16．两个电路元件A和B中的电流与其两端电压的关系如右上图所示，则RA=Ω。若把它们串联起来，接在某电源上，电路中的电流是0.3A，则电源电压是V。17．某太阳能照明灯是利用太阳能电池板供一只“12V9W”的电子节能灯工作的。这种照明灯正常工作时的电流是___________A，它消耗的电能由_____________能转化而来。若阳光照射太阳能电池板一天，电子节能灯可正常发光10h，则太阳能电池板提供的电能是________________。18．有一只标有“6V3W”的小灯泡和一个标有“100Ω1A”的滑动变阻器，小明同学将它们并联后直接接到恒定电源上，小灯泡恰好正常发光，其两端的电压是_____________V，此时整个电路允许消耗的最大功率是______________w。三、作图与实验。(19题5分，20题6分)19．为了探究电流与电压的关系，小华设计了图30-1所示的实验电路图．图10（1）实验选用的器材如图30-2所示，其中电源为2节干电池，定值电阻为10Ω，滑动变阻器标有“10Ω2A”字样，则实验时电压表应选用的量程为V，电流表应选用的量程为A．（2）请根据电路图用笔画线代替导线，...
