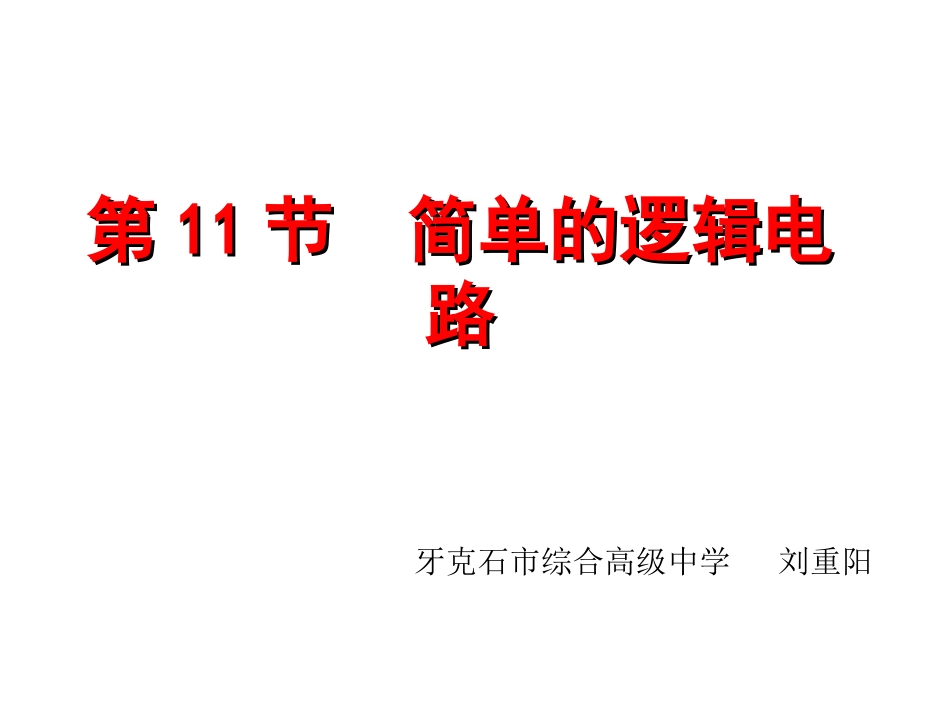

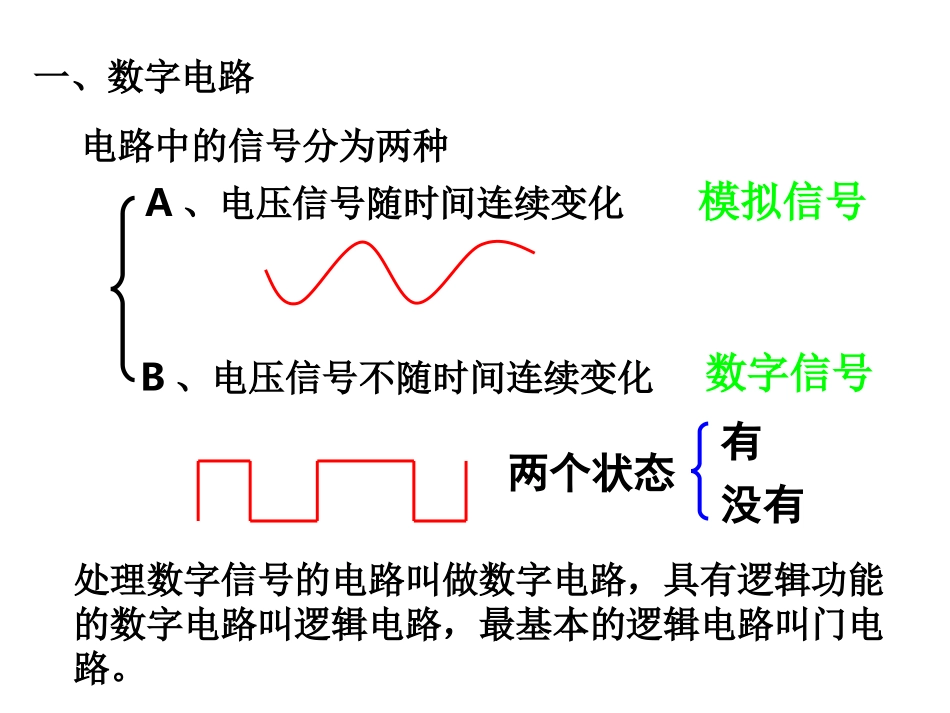

第第1111节简单的逻辑电节简单的逻辑电路路牙克石市综合高级中学刘重阳情景：数码相机、数码摄影机、条形码、遥控器和数字电视图片这些电子产品都是伴随数字技术的发展而出现的，还有信息高速公路，电脑多媒体，移动电话系统等也都是运用数字技术，为什么称之为数字技术呢？让我们看一下这样两类电信号。一、数字电路电路中的信号分为两种A、电压信号随时间连续变化B、电压信号不随时间连续变化模拟信号数字信号处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫逻辑电路，最基本的逻辑电路叫门电路。两个状态有没有学习目标：1.知道“与”门、“或”门、“非”门电路的特征、逻辑关系。2.知道真值表，会用真值表来表示一些简单的逻辑关系。3.初步了解集成电路。学习重点：三种门电路的逻辑关系。学习难点:“与”门、“或”门、“非”门电路在实际问题中的应用。门电路二、数字电路的基本逻辑电路（一）门电路所谓的”门”,就是一种开关,在一定条件下它允许信号通过,如果条件不满足,信号就被挡在门外.门电路是一种有一个或多个输入端，只有一个输出端的开关电路三、门电路简介三、门电路简介1．“与”门（1）“与”逻辑关系一个事件的几个条件都满一个事件的几个条件都满足后，该事件才能发生足后，该事件才能发生,,这种这种关系称为“与”逻辑关系。关系称为“与”逻辑关系。“与”逻辑关系具有“与”逻辑关系的电路称为“与”门电路简称“与”门条件条件结果结果AABBLL断断断断熄熄断断通通熄熄通通断断熄熄通通通通亮亮输入输入输出输出AABBYY开关接通定义为开关接通定义为11，断开定义为，断开定义为00，灯泡亮为，灯泡亮为11，熄为，熄为00符号AYB&真值表波形图全高出高,见低出低(全1出1,见0出0)2．“或”门（1）“或”逻辑关系几个条件中，只要有一个条件得到满足，某事件就会发生,这种关系称为“或”逻辑关系。。“或”逻辑关系202202具有“或”逻辑关系的电路称为“或”门电路简称“或”门条件条件结果结果AABBLL断断断断熄熄断断通通亮亮通通断断亮亮通通通通亮亮输入输入输出输出AABBYY真值表波形图符号AYB≥1全低出低,见高出高(全0出0,见1出1)3．“非”门（1）“非”逻辑关系输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。具有“非”逻辑关系的电路称为“非”门电路,简称“非”门条件条件结果结果AALL断断亮亮通通熄熄输入输入输出输出AAYY真值表波形图见高出低,见低出高(见1出0,见0出1)符号AY1––●逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出ABY000010100111●真值表输入输出AY0110与门或门非门输入输出ABY000011101111●符号AY1AYB&AYB≥1集成电路集成电路目前广泛应用的门电路是将元件集成目前广泛应用的门电路是将元件集成在一块硅片上的集成电路在一块硅片上的集成电路六个“非”门集成电路的外引六个“非”门集成电路的外引线线四个四个22输入“与”门集成电输入“与”门集成电路的外引线路的外引线在显微镜下看到的在显微镜下看到的一个芯片的局部一个芯片的局部集成集成块块【合作探究】如图所示，试判断这是一个什么逻辑门电路A、B、C闭合时记“1”，断开时记“0”，Y灯亮时记“1”，不亮记“0”。试完成下面真值表。输入输出ABCY0000010100111001011101111.1.走廊里有一盏灯，在走廊两端各有走廊里有一盏灯，在走廊两端各有一个开关，我们希望不论那一个开关一个开关，我们希望不论那一个开关接通都能使灯点亮，那么设计的电路接通都能使灯点亮，那么设计的电路为（）为（）A.“A.“与”门电路与”门电路B.“B.“非”门电路非”门电路C.“C.“或”门电路或”门电路D.D.上述答案都有可上述答案都有可能能2.如图所示电路为（）A.“与”门电路B.“非”门电路C.“或”门电路D.无法判定3.下面是逻辑电路及其真值表，此逻辑电路为，在真值表中X处的逻辑值为。4.下图是一个或非门电路，如果两个输入端中有一个输入的是高电平，另一个输入的是低电平，那么它的输出端输出的是高电平还是低电平？
