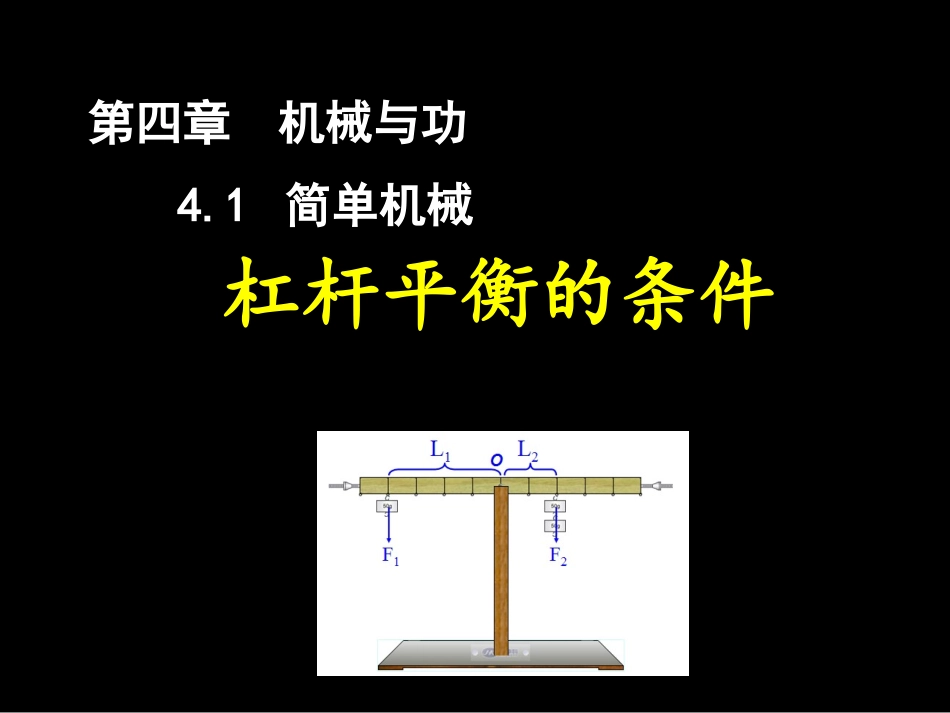

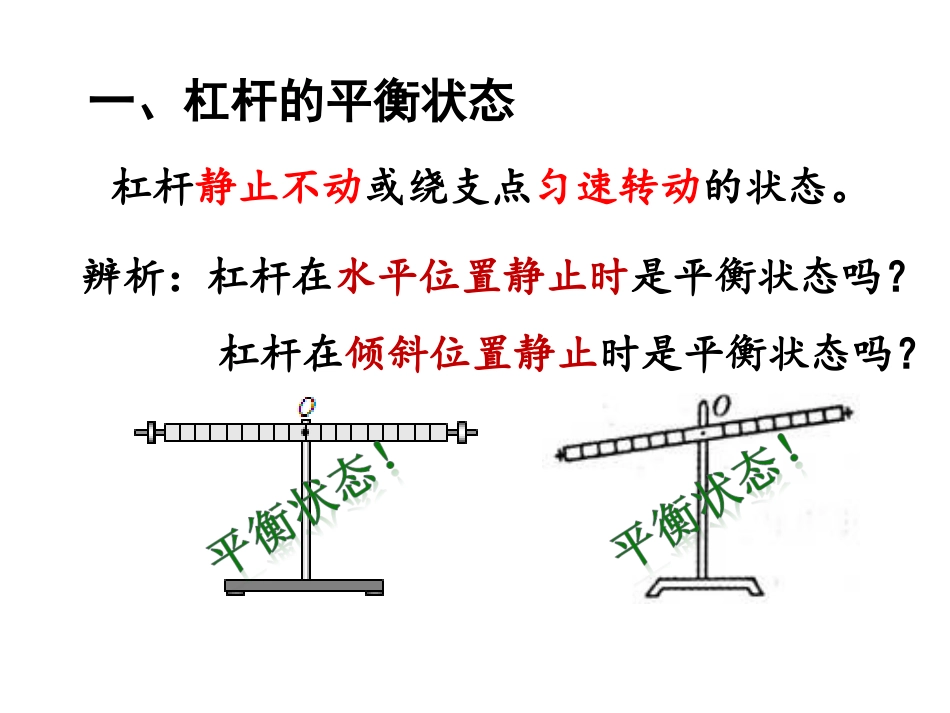

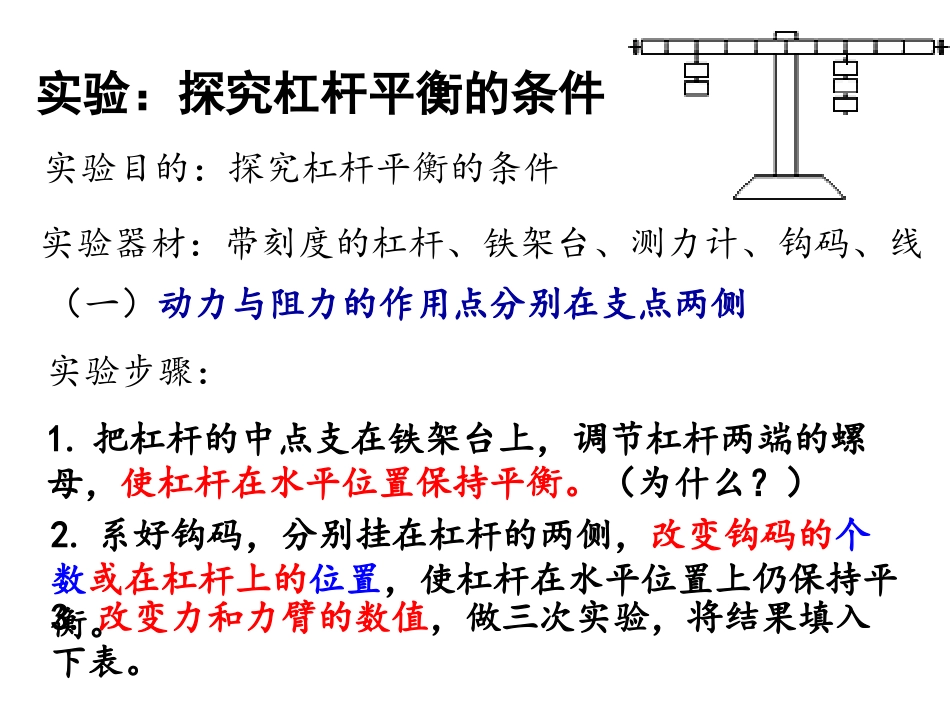

第四章机械与功4.1简单机械杠杆平衡的条件杠杆静止不动或绕支点匀速转动的状态。一、杠杆的平衡状态辨析：杠杆在水平位置静止时是平衡状态吗？杠杆在倾斜位置静止时是平衡状态吗？实验目的：探究杠杆平衡的条件实验：探究杠杆平衡的条件2.系好钩码，分别挂在杠杆的两侧，改变钩码的个数或在杠杆上的位置，使杠杆在水平位置上仍保持平衡。（一）动力与阻力的作用点分别在支点两侧实验步骤：1.把杠杆的中点支在铁架台上，调节杠杆两端的螺母，使杠杆在水平位置保持平衡。（为什么？）实验器材：带刻度的杠杆、铁架台、测力计、钩码、线3.改变力和力臂的数值，做三次实验，将结果填入下表。对表格中的数据进行分析比较，可以得到的初步结论是______________________________________________________________________________________动力与阻力在支点两侧，动力×动力臂=阻力×阻力臂时，杠杆处于平衡状态。实验次数动力F1(牛）动力臂l1(米）动力×动力臂F1l1（牛·米）阻力F2(牛）阻力臂l2(米）阻力×阻力臂F2l2（牛·米）1234思考：探究杠杆平衡条件时，为什么使杠杆在水平位置保持平衡？方便从杠杆上直接读出力臂的值！l11l22F11F22l11l22F11F22（二）动力与阻力的作用点都处于支点同侧把钩码用线系着挂在杠杆上，在同一侧用测力计竖直向上拉着杠杆，改变钩码个数或测力计拉杠杆的位置，使杠杆在水平位置上仍保持平衡。把测力计挂钩的拉力当作动力F1，钩码作用于杠杆上的力当作F2，改变力和力臂的数值再做一次实验，把实验结果填入下表。对表格中的数据进行分析比较，可以得到的初步结论是______________________________________________________________________________________动力与阻力在支点同侧，动力×动力臂=阻力×阻力臂时，杠杆处于平衡状态。实验次数动力F1(牛）动力臂l1(米）动力×动力臂F1l1（牛·米）阻力F2(牛）阻力臂l2(米）阻力×阻力臂F2l2（牛·米）1234综合上述实验可以初步得出，杠杆平衡的条件是：动力×动力臂=阻力×阻力臂即F1l1=F2l2或2112llFF思考：实验2中，如果斜着拉测力计使杠杆在水平位置平衡，会对示数产生什么样的影响？为什么？捣谷的舂磅秤给我一个支点，我可以撬起整个地球。——阿基米德本课小结1.杠杆的平衡状态：静止或绕支点匀速转动2.杠杆平衡的条件：动力×动力臂=阻力×阻力臂，即F1l1=F2l2或2112llFF
