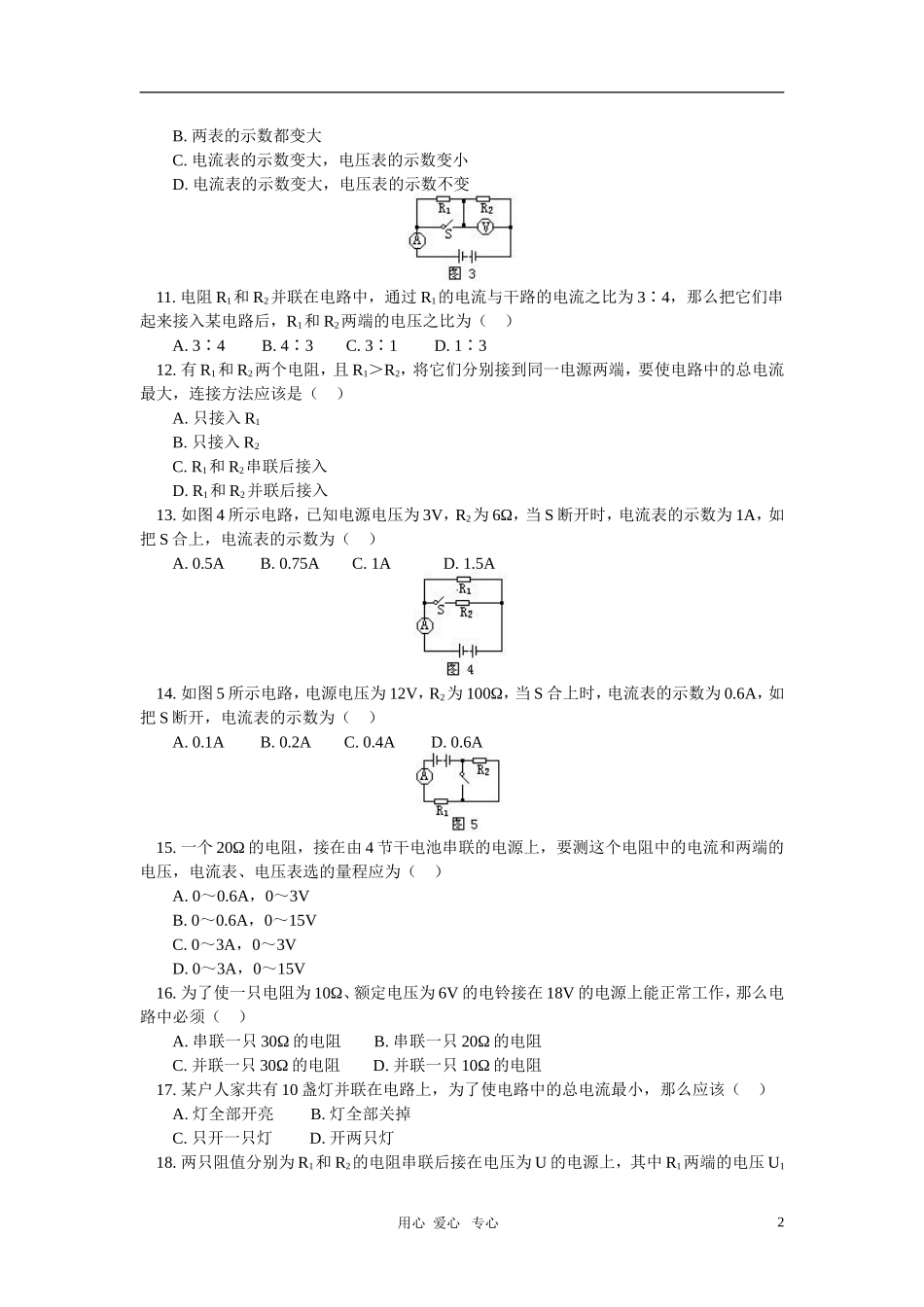

九年级物理第十四章第2-4节科学探究:欧姆定律;“伏安法”测电阻;电阻的串联和并联同步练习上科版_第2页
2/5

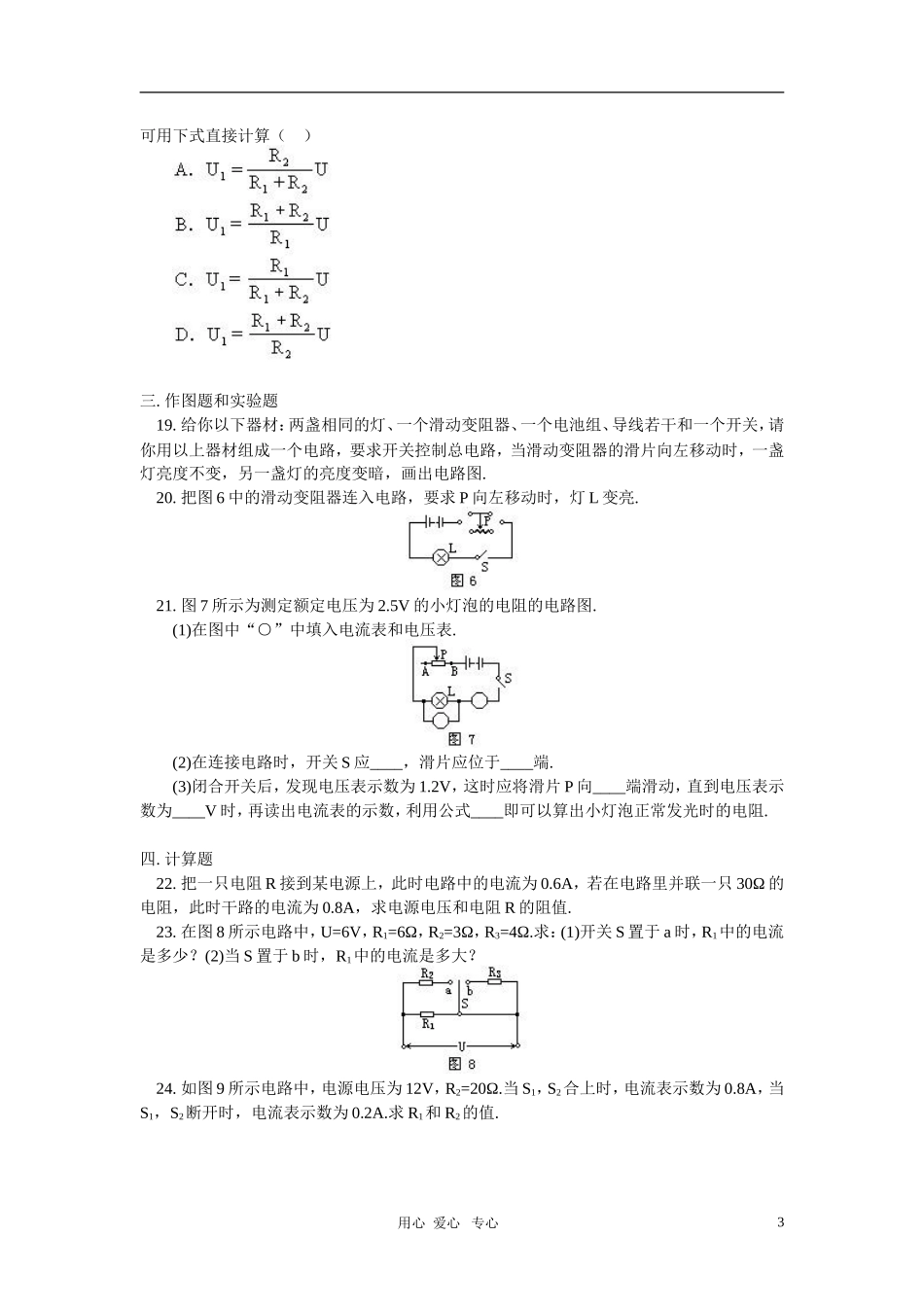

九年级物理第十四章第2-4节科学探究:欧姆定律;“伏安法”测电阻;电阻的串联和并联同步练习上科版_第3页
3/5
九年级物理第十四章第2-4节科学探究:欧姆定律;“伏安法”测电阻;电阻的串联和并联同步练习上科版【模拟试题】(答题时间:60分钟)一.填空题1.德国物理学家欧姆用____的方法研究了电流跟电压和电阻的关系,得到:导体中的电流跟导体两端的电压成____,跟导体的电阻成____.其数学表达式为________.2.一只电阻两端的电压从4V增加到6V,通过它的电流将从0.5A增加到____A,这只电阻的阻值为____Ω.3.有两个电阻阻值分别为6Ω和9Ω,串联后接到某电源上,那么两电阻中的电流之比为____,两电阻两端的电压之比为____,电路的总电阻为____Ω.如把这两个电阻改为并联后接到原电路中,那么两电阻中的电流之比为____,两个电阻两端的电压之比为____,电路的总电阻为____Ω.4.如图1所示路中,电源电压为6V,电压表示数为1V,R2=20Ω,电流表的示数为____A,R1的阻值为____Ω,在1min内通过R1的电量为____C.5.若加在某导体两端的电压为U,通过的电流为I,该导体的电阻为_______;当导体中的电流变为时,导体的电阻为__________,这时导体两端的电压为____.6.把R1=15Ω和R2=5Ω的两电阻并联后接在电源上,通过R1的电流是0.4A,R2两端的电压为____V,干路中的总电流为____A.7.为了得到10Ω的电阻,在30Ω、15Ω、8Ω、5Ω四个电阻中,可选____的电阻,____联起来使用.8.电路如图2所示,当把电阻箱的铜塞全都插下时电流表的示数为0.6A,电源电压为____V;当把铜塞全部拔出时,电流表的示数为____A;为了使电流表的示数为0.5A,应插下的铜塞是____,此时通过5Ω电阻丝的电流为____.二.选择题9.电阻R1和R2并联在某电源上,且R1>R2,以下说法中正确的是()A.R1两端的电压大于R2两端的电压B.R1中的电流等于R2中的电流C.R1中的电流大于R2中的电流D.R1中的电流小于R2中的电流10.如图3所示的电路,当开关由断开变为合上时,各表的示数变化为()A.两表的示数都变小用心爱心专心1B.两表的示数都变大C.电流表的示数变大,电压表的示数变小D.电流表的示数变大,电压表的示数不变11.电阻R1和R2并联在电路中,通过R1的电流与干路的电流之比为3∶4,那么把它们串起来接入某电路后,R1和R2两端的电压之比为()A.3∶4B.4∶3C.3∶1D.1∶312.有R1和R2两个电阻,且R1>R2,将它们分别接到同一电源两端,要使电路中的总电流最大,连接方法应该是()A.只接入R1B.只接入R2C.R1和R2串联后接入D.R1和R2并联后接入13.如图4所示电路,已知电源电压为3V,R2为6Ω,当S断开时,电流表的示数为1A,如把S合上,电流表的示数为()A.0.5AB.0.75AC.1AD.1.5A14.如图5所示电路,电源电压为12V,R2为100Ω,当S合上时,电流表的示数为0.6A,如把S断开,电流表的示数为()A.0.1AB.0.2AC.0.4AD.0.6A15.一个20Ω的电阻,接在由4节干电池串联的电源上,要测这个电阻中的电流和两端的电压,电流表、电压表选的量程应为()A.0~0.6A,0~3VB.0~0.6A,0~15VC.0~3A,0~3VD.0~3A,0~15V16.为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作,那么电路中必须()A.串联一只30Ω的电阻B.串联一只20Ω的电阻C.并联一只30Ω的电阻D.并联一只10Ω的电阻17.某户人家共有10盏灯并联在电路上,为了使电路中的总电流最小,那么应该()A.灯全部开亮B.灯全部关掉C.只开一只灯D.开两只灯18.两只阻值分别为R1和R2的电阻串联后接在电压为U的电源上,其中R1两端的电压U1用心爱心专心2可用下式直接计算()三.作图题和实验题19.给你以下器材:两盏相同的灯、一个滑动变阻器、一个电池组、导线若干和一个开关,请你用以上器材组成一个电路,要求开关控制总电路,当滑动变阻器的滑片向左移动时,一盏灯亮度不变,另一盏灯的亮度变暗,画出电路图.20.把图6中的滑动变阻器连入电路,要求P向左移动时,灯L变亮.21.图7所示为测定额定电压为2.5V的小灯泡的电阻的电路图.(1)在图中“○”中填入电流表和电压表.(2)在连接电路时,开关S应____,滑片应位于____端.(3)闭合开关后,发现电压表示数为1.2V,这时应将滑片P向____端滑动,直到电压表示数为____V时,再读出电流表的示数,利用公式____即可以算出小灯泡正常发光时的电阻.四.计算...
