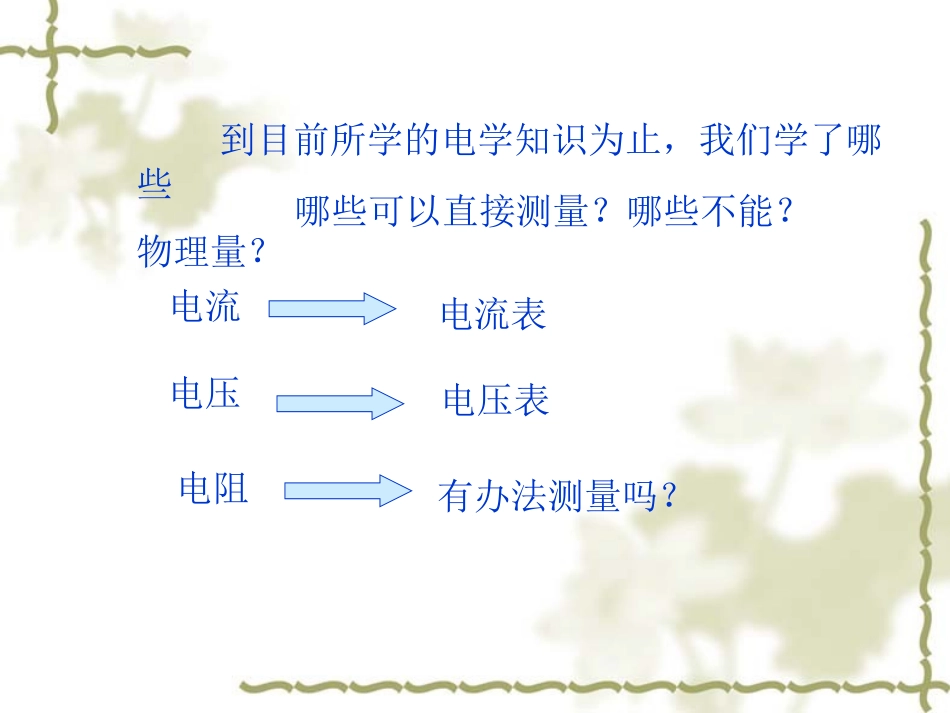

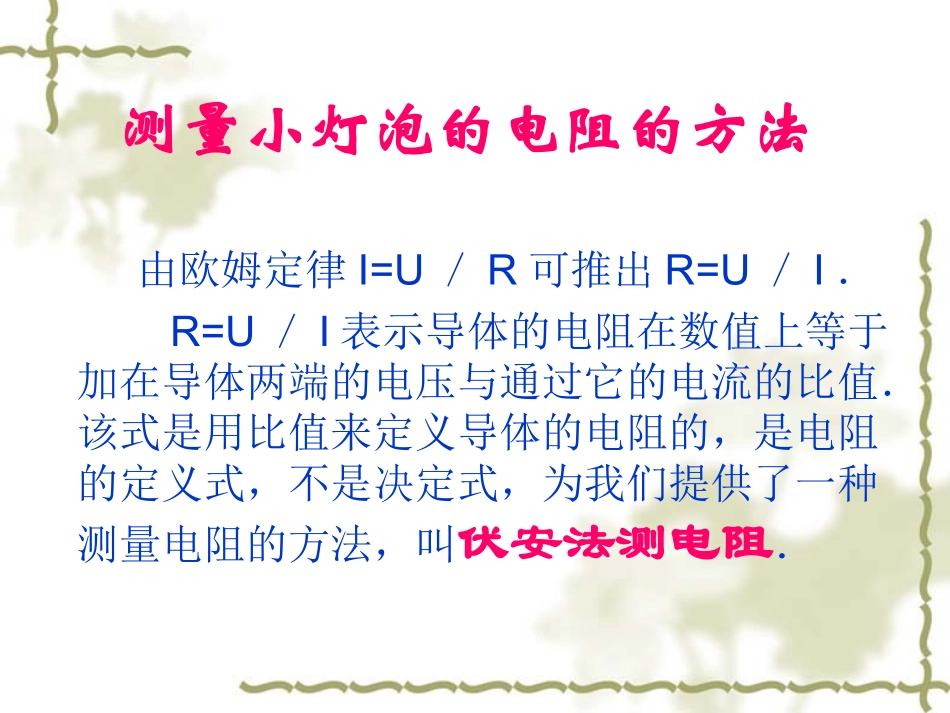

标题标题标题到目前所学的电学知识为止，我们学了哪些物理量？电流电压电阻哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表由欧姆定律I=U／R可推出R=U／I．R=U／I表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值．该式是用比值来定义导体的电阻的，是电阻的定义式，不是决定式，为我们提供了一种测量电阻的方法，叫伏安法测电阻．测量小灯泡的电阻的方法如何测量小灯泡的电阻实验原理：R=U/I实验方法：伏安法实验器材：电源开关导线小灯泡电流表电压表滑动变阻器实验电路图用伏安法测量小灯泡的电阻用伏安法测量小灯泡的电阻•设计实验电路:AV×︳︳︳︳1、开关应处于什么状态？2、为了保护电路设备安全，实验中应采取哪些措施？3、采用什么方法确定电流表、电压表的量程？实验步骤：1）断开开关，连接电路2）接入电路的滑动变阻器调到最大3）闭合开关，调节R，读取并记录4）计算导体阻值数据表格次数电压U/v电流I/A电阻R/Ω123归纳总结分析与论证：1、电阻是导体本身的性质，和导体中的电流及导体两端的电压无关。2、小灯泡的电阻随温度的升高而增大。一、填一填1.在用电压表、电流表测小灯泡的电阻的实验中，根据测量数据，可利用公式__________计算出小灯泡的电阻。2.在测灯泡电阻的实验中，除了导线、开关、灯泡之外，需要的器材还有：__________、__________、__________、__________。R=U/I电流表滑动变阻器电压表电源3．用电压表和电流表测电阻时，已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。1.2V0.48A2.5欧二、选择题4.如图电路，用电流表、电压表测灯泡电阻的实验中，为使电流表示数减小，应将滑动变阻器的滑片P（）。A.向左移动B.向右移动C.向左向右移动都可以D.条件不足，无法判断A5某同学用如图所示的电路测一个电阻的阻值，两表的量程都选择正确，但连接时，不慎把两表的位置对调接入了电路，闭合开关后，则（）。A.电流表、电压表都可能被烧坏B.电流表烧坏，电压表读数为零C.电流表有读数，电压表读数为零D.电流表读数几乎为零，电压表有读数D课后小结原理：方法：器材：电路图:结论：
