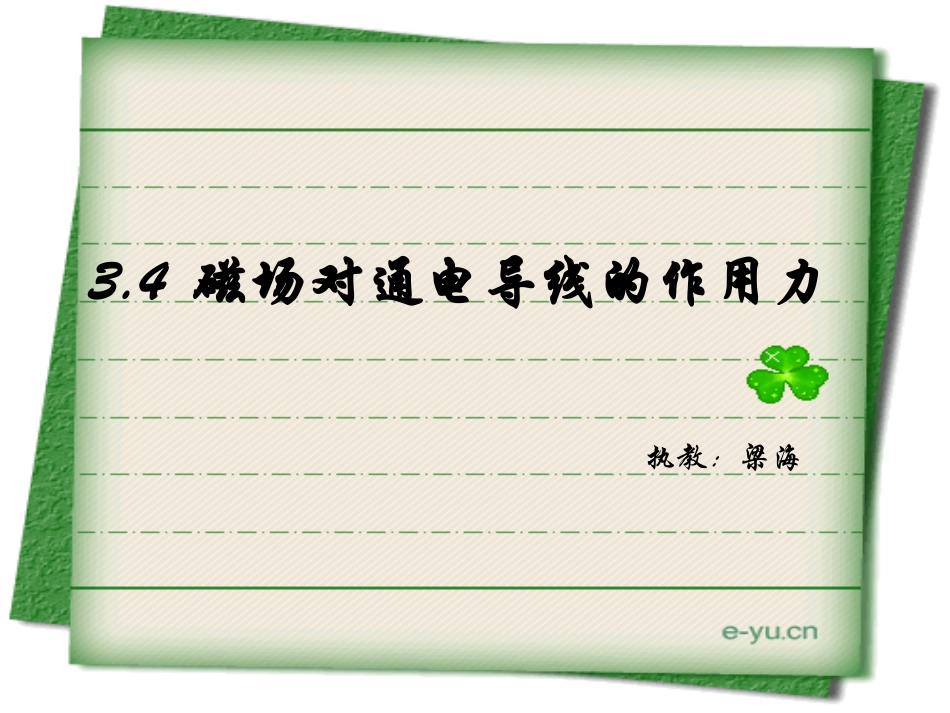

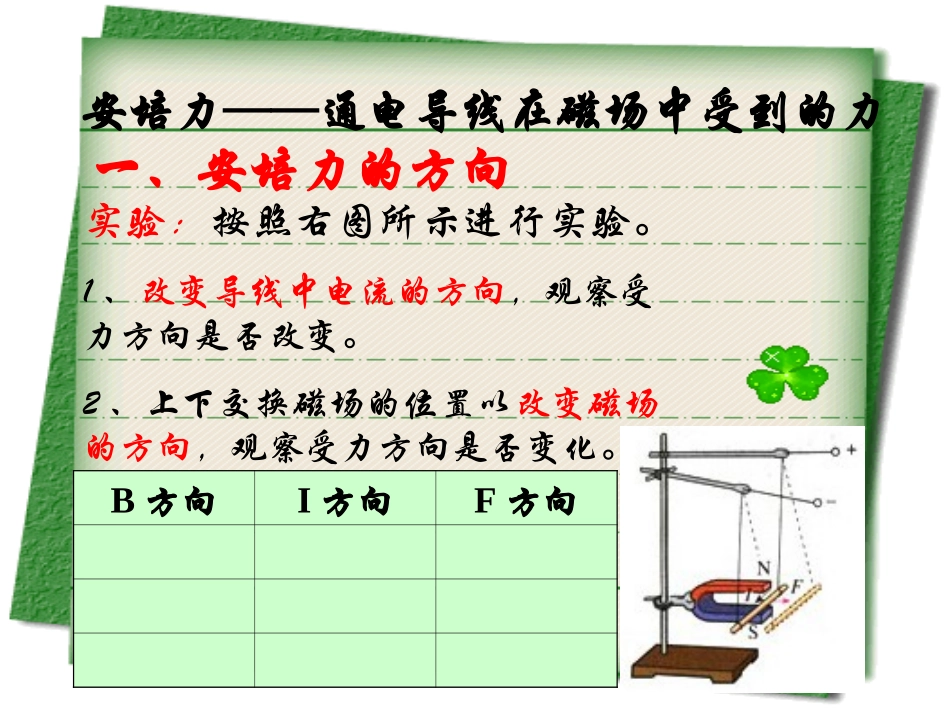

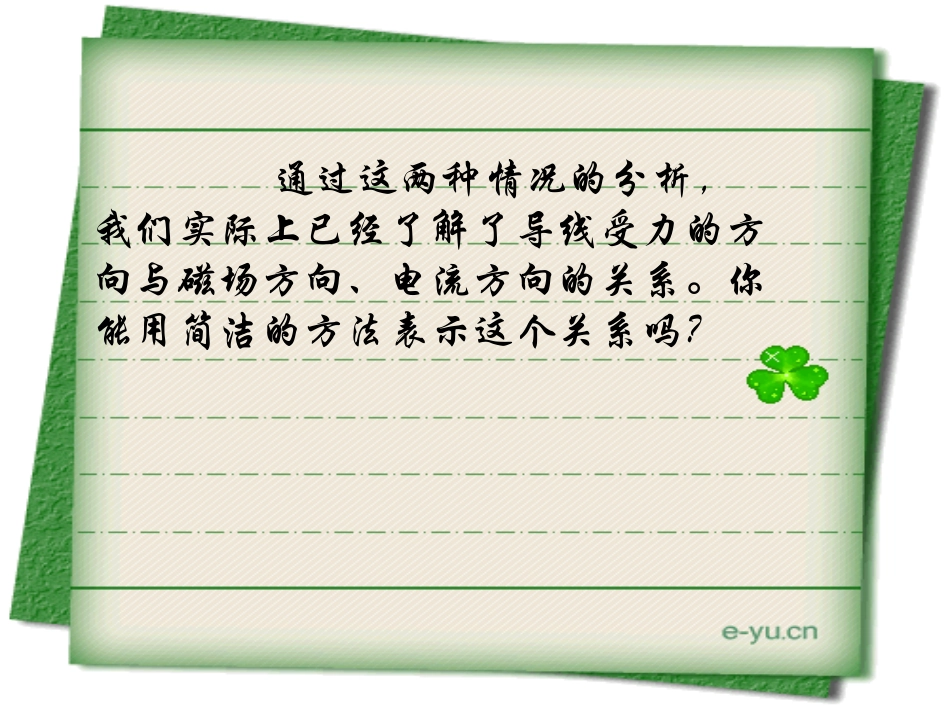

3.4磁场对通电导线的作用力执教:梁海安培力——通电导线在磁场中受到的力一、安培力的方向实验:按照右图所示进行实验。1、改变导线中电流的方向,观察受力方向是否改变。2、上下交换磁场的位置以改变磁场的方向,观察受力方向是否变化。B方向I方向F方向通过这两种情况的分析,我们实际上已经了解了导线受力的方向与磁场方向、电流方向的关系。你能用简洁的方法表示这个关系吗?安培力方向既与电流方向垂直又与磁场方向垂直,即垂直于电流和磁场所在的平面。IBFIBFIFBBI判定以下通电导线所受安培力的方向演示:如图所示,两条平行的通电直导线之间会通过磁场发生相互作用.电流方向相同时,将会吸引;电流方向相反时,将会排斥。请用学过的知识加以判断(1)在匀强磁场中,在通电直导线与磁场方向垂直的情况下,导线所受安培力F等于磁感应强度B、电流I和导线的长度L三者的乘积。(2)平行时:F=0如果既不平行也不垂直呢?二、安培力的大小即:F=BIL二、安培力的大小把磁感应强度B分解为两个分量:一个分量与导线垂直B1=Bsinθ另一分量与导线平行B2=Bcosθ平行于导线的分量B2不对通电导线产生作用力,通电导线所受作用力仅由B1决定。即F=ILB1,将B1=Bsinθ代入得F=ILBsinθIBB2B1θ0o0F90OFIBL二、安培力的大小公式:F=ILBsinθθ表示磁场方向与电流方向间的夹角在中学阶段,此公式仅适用于匀强磁场0o0F90OFIBL特例BACBI1、如图所示,直角三角形ABC组成的导线框内通有电流I=1A,并处在方向竖直向下的匀强磁场B=2T中,AC=40cm求三角形框架各边所受的安培力大小。030A课堂训练FAC=FAB=0.4√3NFBC=0小结安培力方向:左手定则大小:F=BILSinθθ=0°F=0θ=90°F=BIL能力提升如图所示,质量m=0.1kg的导体棒静止于倾角为30°的斜面上,导体棒长度L=0.5m,通入垂直纸面向里的电流,电流大小I=2A,整个装置处于磁感应强度B=0.5T方向竖直向上的匀强磁场中.求:(1)导体棒所受安培力的大小和方向(2)导体棒所受静摩檫力的大小和方向.BθmgFNF安mgcosθmgsinθF安cosθF安sinθF静(1)F安=BIL=0.5N,方向水平向右(2)沿斜面方向:mgsinθ=F安cosθ+F静F静=0.067N,方向沿斜面向上
