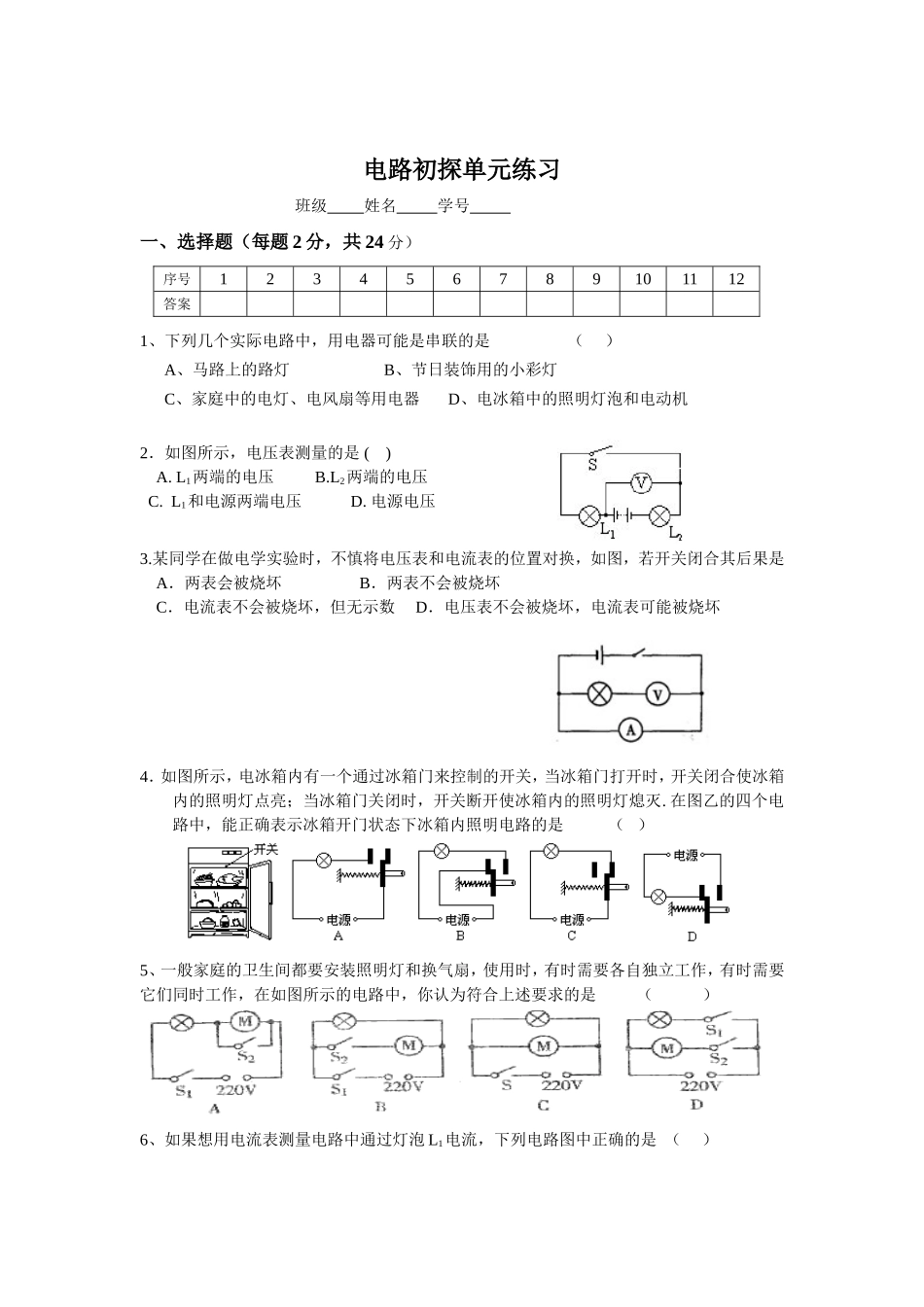

电路初探单元练习班级姓名学号一、选择题（每题2分，共24分）序号123456789101112答案1、下列几个实际电路中，用电器可能是串联的是（）A、马路上的路灯B、节日装饰用的小彩灯C、家庭中的电灯、电风扇等用电器D、电冰箱中的照明灯泡和电动机2．如图所示，电压表测量的是()A.L1两端的电压B.L2两端的电压C.L1和电源两端电压D.电源电压3.某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图，若开关闭合其后果是A．两表会被烧坏B．两表不会被烧坏C．电流表不会被烧坏，但无示数D．电压表不会被烧坏，电流表可能被烧坏4．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）5、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图所示的电路中，你认为符合上述要求的是（）6、如果想用电流表测量电路中通过灯泡L1电流，下列电路图中正确的是（）A、B、C、D、7、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于三个电表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变，V变大B、A1的示数变小，A2的示数变大，V变小C、A1的示数变大，A2的示数变小，V不变D、A1的示数不变，A2的示数变大，V不变8、在图所示的电路中，三个灯泡始终完好，当开关S闭合时（）A．L1、L3亮，L2不亮B．L1亮，L2、L3不亮C．L1、L2、L3都不亮D．L1、L2、L3都亮9、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值10．如图所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压表示数明显增大，出现这一现象的原因可能是A．L1发生短路B．L2发生短路C．L1的灯丝烧断D．L2的灯丝烧断11..如图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正确的是A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡的两端的电压较大C．两灯比较，不发光的灯泡与发光的灯泡电流一样大D．两灯比较，通过不发光的灯泡的电流较小12．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3，I1=I2B．U2=U1=U3，I1=I2C．U1+U2=U3，I1I2二、填空题（每空1分，共27分）13、一节普通干电池的电压为______V，我国家庭照明电路的电压为V；蓄电池的电压为________V。神州七号太阳能电池工作时把______能转化为_______能。一节太阳能电池工作时可输出100mA的电流，为使太阳能电池能够提供6A的电流，需把_______节这样的太阳能电池________联。14、随着科技的不断进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口。这种“发热纸”在工作时将_________能转化为__________能。15、一位同学使用有0～0.6A和0～3A两个量程的电流表测量电路中的电流，经试触应使用0～3A的量程，但这个量程的刻度盘已模糊不清无法读数，这位聪明的同学从0～0.6A的刻度盘上看到指针指在0.48A处，从而判断出实际电流值是A。16．如图所示的电路中，要使电阻R1和R2组成并联电路，则应将开关________闭合，______断开。要使电阻R1和R2组成串联电路则应将开关________闭合，______断开；不能同时闭合开关_______会造成短路。17题18题17、如图所示电路，闭合开关后，电流表的示数为0.4A，灯L1比灯L2亮，则灯L1中电流为_________A，灯L2中电流0.4A（选填“大于”“小于”或“等于”）。18、如上图所示，当开关S1闭合，S2断开时，电压表示数为2.5V；当开关S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压...
