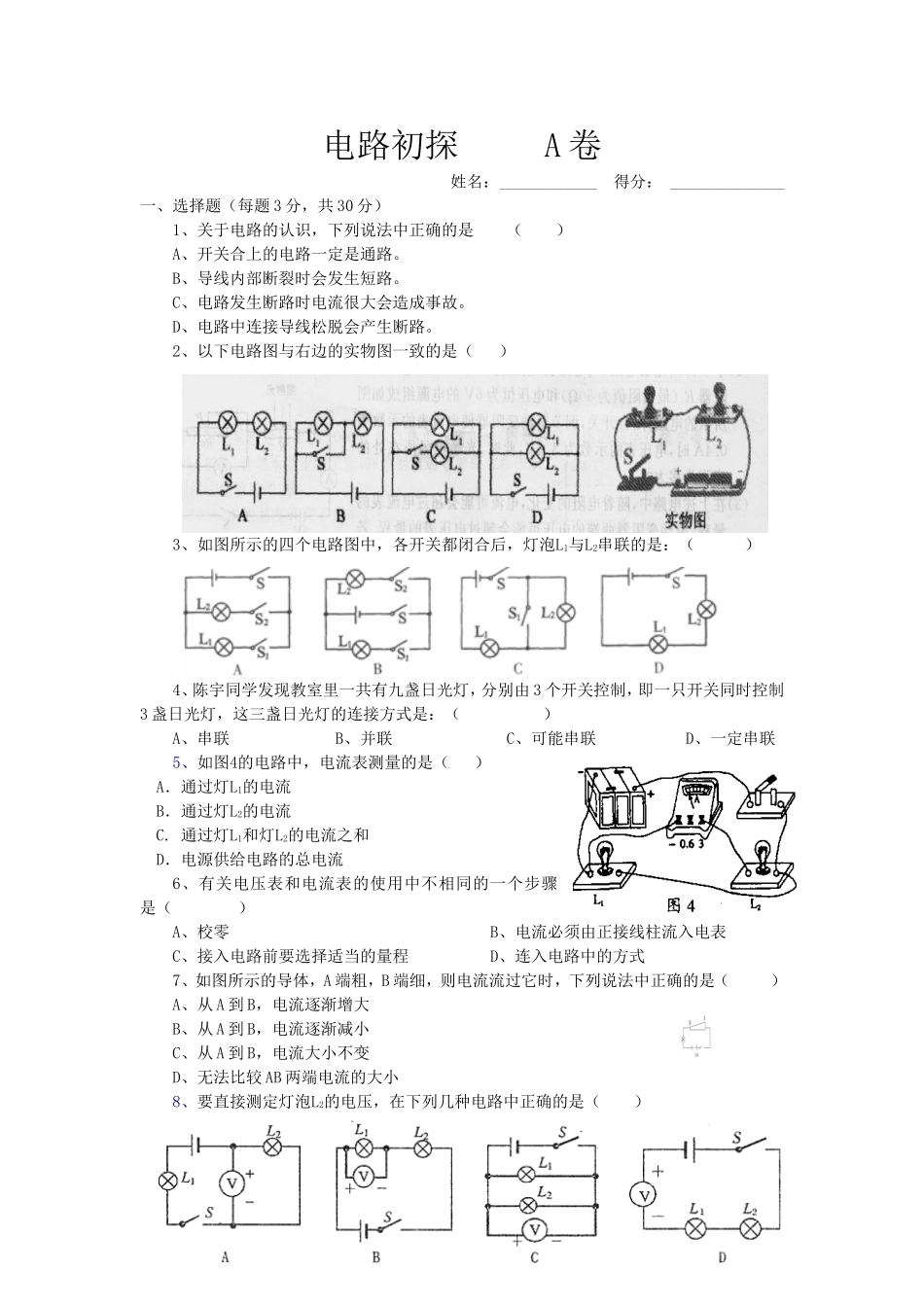

第13章电路初探A_第1页
1/5

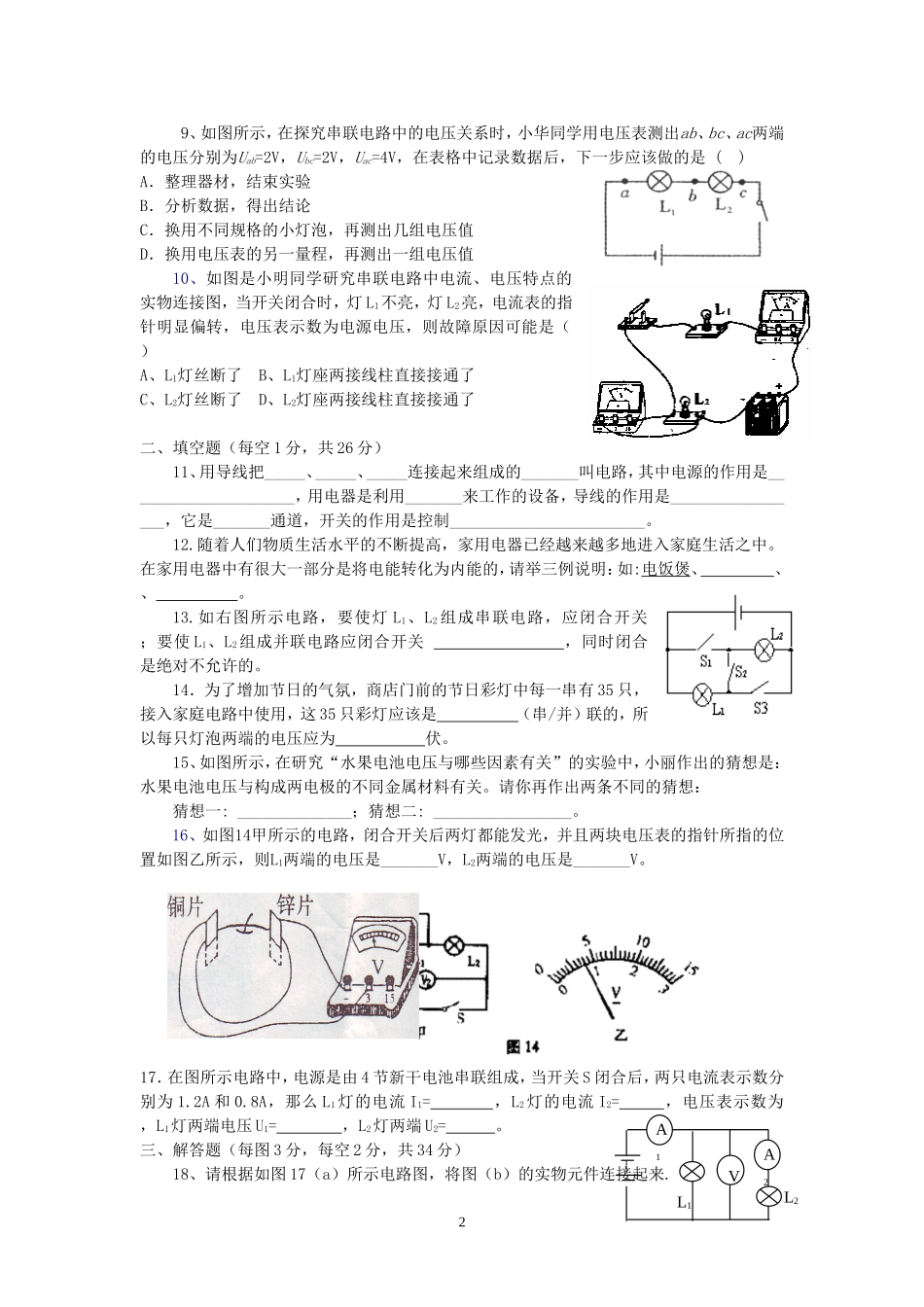

第13章电路初探A_第2页
2/5

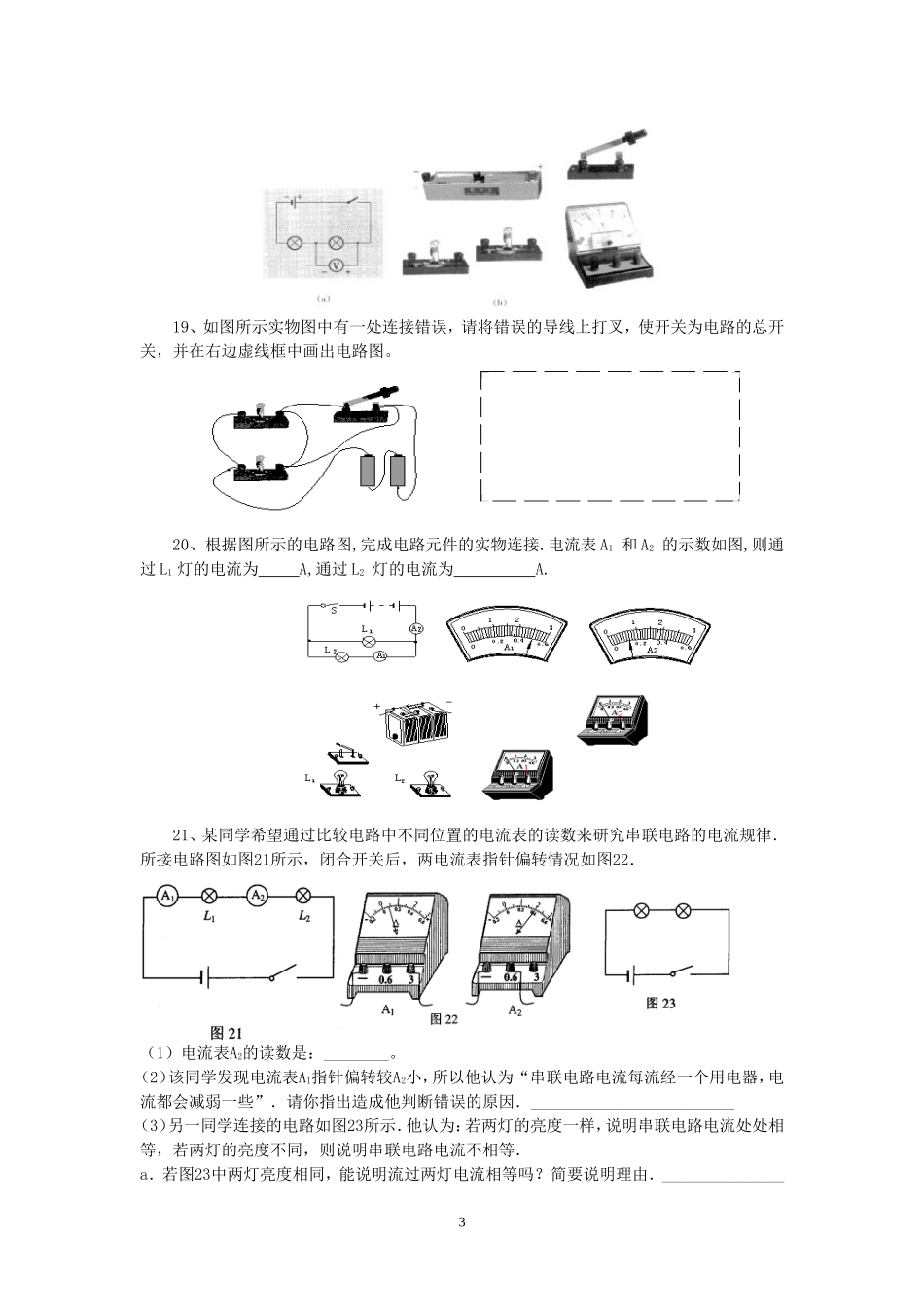

第13章电路初探A_第3页
3/5
电路初探A卷姓名:____________得分:______________一、选择题(每题3分,共30分)1、关于电路的认识,下列说法中正确的是()A、开关合上的电路一定是通路。B、导线内部断裂时会发生短路。C、电路发生断路时电流很大会造成事故。D、电路中连接导线松脱会产生断路。2、以下电路图与右边的实物图一致的是()3、如图所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是:()4、陈宇同学发现教室里一共有九盏日光灯,分别由3个开关控制,即一只开关同时控制3盏日光灯,这三盏日光灯的连接方式是:()A、串联B、并联C、可能串联D、一定串联5、如图4的电路中,电流表测量的是()A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流6、有关电压表和电流表的使用中不相同的一个步骤是()A、校零B、电流必须由正接线柱流入电表C、接入电路前要选择适当的量程D、连入电路中的方式7、如图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是()A、从A到B,电流逐渐增大B、从A到B,电流逐渐减小C、从A到B,电流大小不变D、无法比较AB两端电流的大小8、要直接测定灯泡L2的电压,在下列几种电路中正确的是()19、如图所示,在探究串联电路中的电压关系时,小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V,Ubc=2V,Uac=4V,在表格中记录数据后,下一步应该做的是()A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电压值D.换用电压表的另一量程,再测出一组电压值10、如图是小明同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1不亮,灯L2亮,电流表的指针明显偏转,电压表示数为电源电压,则故障原因可能是()A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了二、填空题(每空1分,共26分)11、用导线把_____、_____、_____连接起来组成的_______叫电路,其中电源的作用是_____________________,用电器是利用_______来工作的设备,导线的作用是_________________,它是_______通道,开关的作用是控制________________________。12.随着人们物质生活水平的不断提高,家用电器已经越来越多地进入家庭生活之中。在家用电器中有很大一部分是将电能转化为内能的,请举三例说明:如:电饭煲、、、。13.如右图所示电路,要使灯L1、L2组成串联电路,应闭合开关;要使L1、L2组成并联电路应闭合开关,同时闭合是绝对不允许的。14.为了增加节日的气氛,商店门前的节日彩灯中每一串有35只,接入家庭电路中使用,这35只彩灯应该是(串/并)联的,所以每只灯泡两端的电压应为伏。15、如图所示,在研究“水果电池电压与哪些因素有关”的实验中,小丽作出的猜想是:水果电池电压与构成两电极的不同金属材料有关。请你再作出两条不同的猜想:猜想一:______________;猜想二:_________________。16、如图14甲所示的电路,闭合开关后两灯都能发光,并且两块电压表的指针所指的位置如图乙所示,则L1两端的电压是_______V,L2两端的电压是_______V。17.在图所示电路中,电源是由4节新干电池串联组成,当开关S闭合后,两只电流表示数分别为1.2A和0.8A,那么L1灯的电流I1=,L2灯的电流I2=,电压表示数为,L1灯两端电压U1=,L2灯两端U2=。三、解答题(每图3分,每空2分,共34分)18、请根据如图17(a)所示电路图,将图(b)的实物元件连接起来.2A2VA1L1L219、如图所示实物图中有一处连接错误,请将错误的导线上打叉,使开关为电路的总开关,并在右边虚线框中画出电路图。20、根据图所示的电路图,完成电路元件的实物连接.电流表A1和A2的示数如图,则通过L1灯的电流为A,通过L2灯的电流为A.21、某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律.所接电路图如图21所示,闭合开关后,两电流表指针偏转情况如图22.(1)电流表A2的读数是:________。(2)该同学发现电流表A1指针偏转较A2小,所以他认为“串联电路电流每流经一个用电器,电流都会减弱一些”.请你指出造成他判断错误的原因._________________________(3)另一同学连接...
