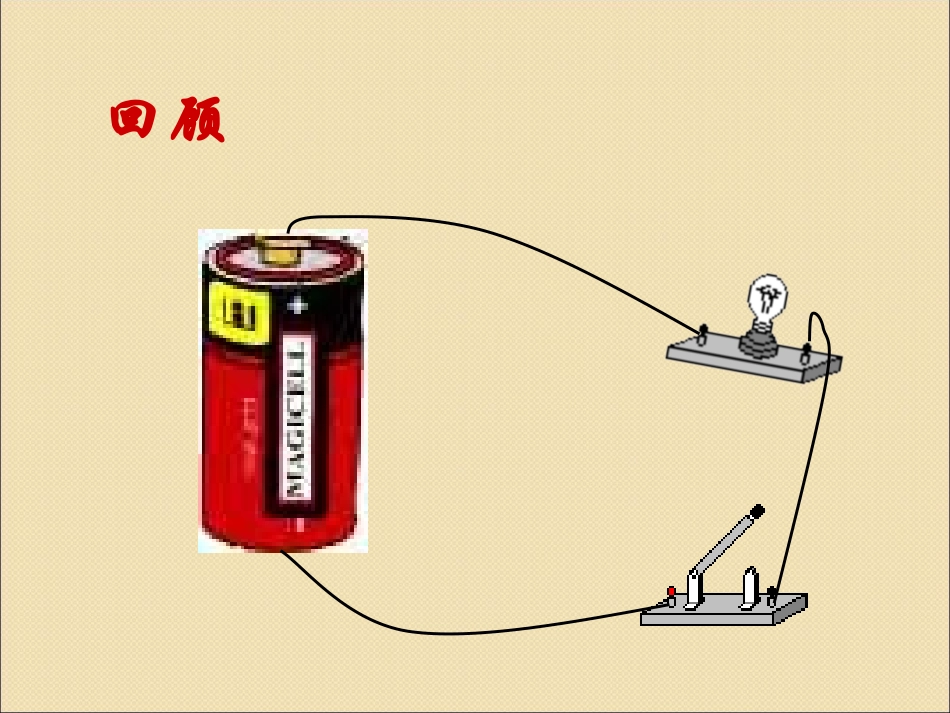

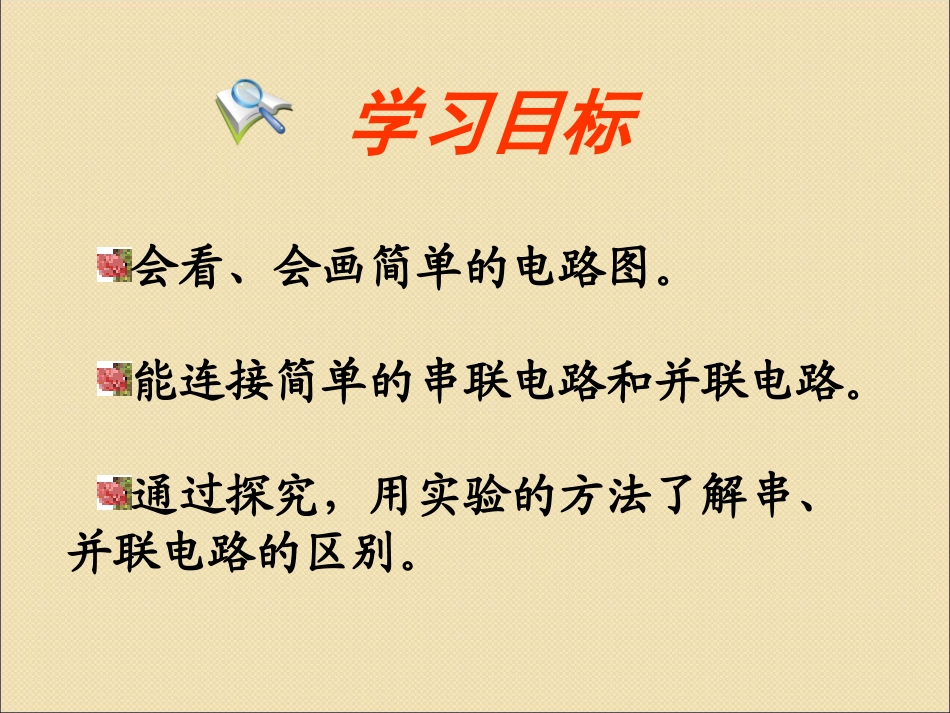

串联和并联十五章电流和电路第三节会看、会画简单的电路图。能连接简单的串联电路和并联电路。通过探究，用实验的方法了解串、并联电路的区别。学习目标回顾电路连接的基本步骤和注意事项1.先把各元件按电路图所示位置摆好。2.按照一定的顺序进行连接，常从电源的正极（或负极）开始,并且电路连接过程中导线不能交叉，开关是断开的3.检查各接触点是否接触良好后闭合开关。L1L2在串联电路中，电流从电源的正极出发，依次经过开关、用电器，最后回到电源的负极。实物图：电路图：L1L2串联：电源、用电器、开关等元件按照一定次序首尾逐个相连。并联：用电器、开关等元件并列相连，接到电路中。实物图：BABA电路图：在并联电路中，电流从电源的正极出发，途中出现分支（支路），最后都回到电源的负极。L1L2L2两个用电器共用的那部分电路叫干路L1L1所在的支路L2所在的支路SBAS1S2L1L2结论——串联电路的特点电流只有一条路径，通过一个元件的电流同时也通过另一个；电路某处出现问题，影响整个电路；开关控制整个电路；电路中只需要一个开关；结论——并联电路的特点电流有两条（或多条）路径；各支路互不影响，各元件可以独立工作；干路的开关控制整个干路；支路的开关只控制本支路。练习：题一：题二：2.生活中的电路装饰的彩色小灯泡，是串联还是并联？有些是串联的！高大建筑物上的成千上万只灯泡，是串联还是并联？常常是并联的！家用电器，是串联还是并联？大多是并联的！串联电路连接特点工作特点开关的控制特点依次逐个相连，无分支。各用电器工作有关联。一只开关可控制各用电器工作，且与开关的位置无关。小结工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一支路断开，其他支路上的用电器正照常作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。巩固练习1.判断下列电路应采用什么连接方式？（1）我们家过年的时候挂的彩灯。（）（2）家里的电灯和电视机、冰箱。（）（3）晚上，马路上的灯有亮有灭。（）（4）教室里的日光灯。（）（5）工厂车间各台机器都要用电，它们应采用什么连接方式。（）串联并联并联并联并联2.如果一只开关可以同时控制两个用电器.则这两个用电器（）A.一定串联B.一定并联C.可能串联也可能并联D.无法判断3.家庭电路中,电冰箱、洗衣机、电视机的连接方式是（）A.一定串联B.一定并联C.可能串联也可能并联D.无法判断CB4.关于串联电路和并联电路,下列说法正确的是()A.有干路和支路之分的是串联,没有干支路之分的是并联B.用电器工作状态相互影响的是串联,不互相影响的是并联C.用一只开关就能控制所有用电器的是串联,不能控制所有用电器的是并联D.开关作用与位置无关的是串联,开关作用与位置有关的是并联BD1.（1）一个开关同时控制两个灯泡：方法一：串联（1）一个开关同时控制两个灯泡：方法二：并联2.实物图如下：3.小彩灯是串联，台灯、电视、灯泡是并联。
