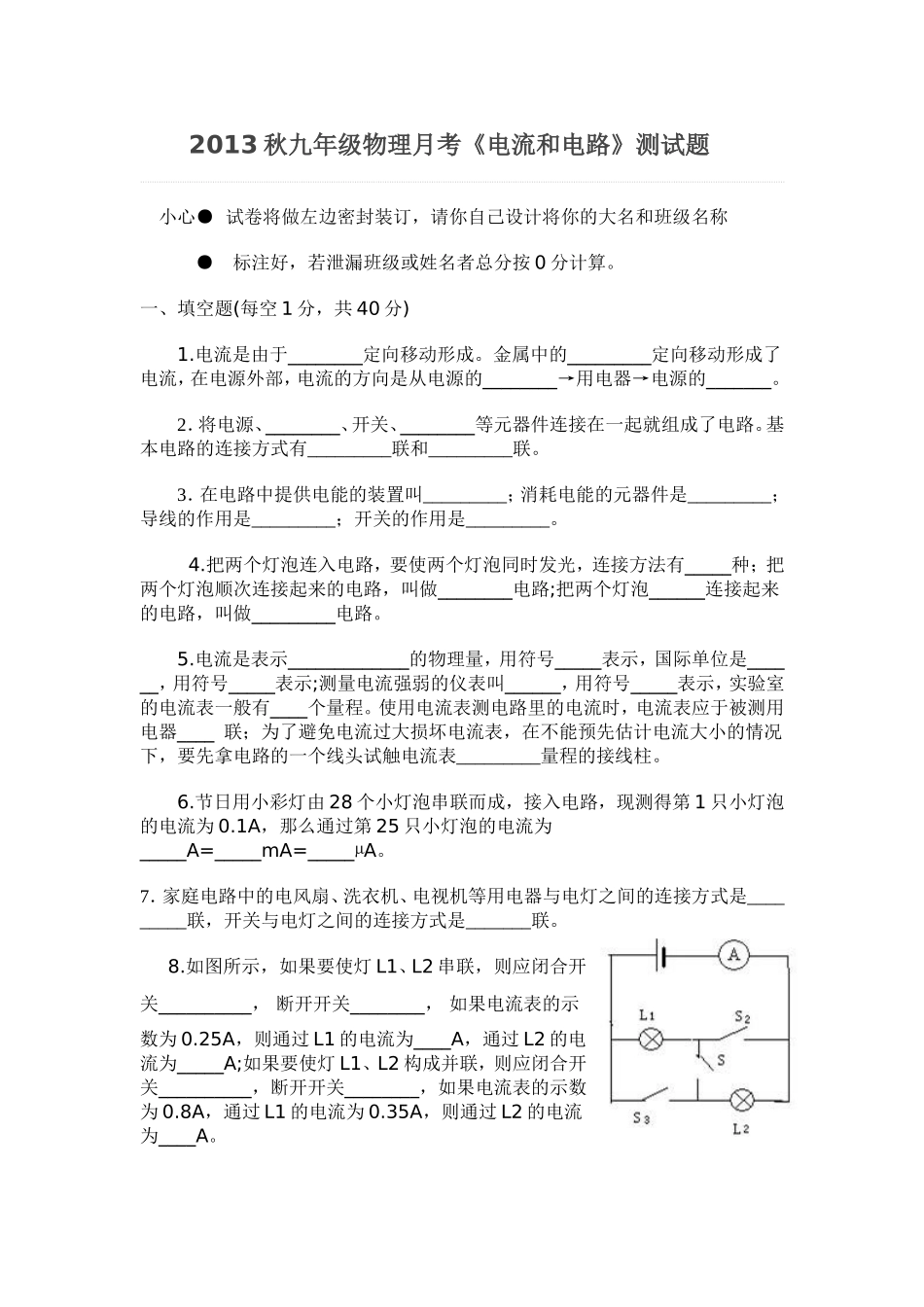

2013秋九年级物理月考《电流和电路》测试题小心●试卷将做左边密封装订，请你自己设计将你的大名和班级名称●标注好，若泄漏班级或姓名者总分按0分计算。一、填空题(每空1分，共40分)1.电流是由于________定向移动形成。金属中的_________定向移动形成了电流，在电源外部，电流的方向是从电源的________→用电器→电源的_______。2．将电源、________、开关、________等元器件连接在一起就组成了电路。基本电路的连接方式有_________联和_________联。3．在电路中提供电能的装置叫_________；消耗电能的元器件是_________；导线的作用是_________；开关的作用是_________。4.把两个灯泡连入电路，要使两个灯泡同时发光，连接方法有_____种；把两个灯泡顺次连接起来的电路，叫做________电路;把两个灯泡______连接起来的电路，叫做_________电路。5.电流是表示_____________的物理量，用符号_____表示，国际单位是______，用符号_____表示;测量电流强弱的仪表叫______，用符号_____表示，实验室的电流表一般有____个量程。使用电流表测电路里的电流时，电流表应于被测用电器____联；为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱。6.节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A=_____mA=_____µA。7．家庭电路中的电风扇、洗衣机、电视机等用电器与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_______联。8.如图所示，如果要使灯L1、L2串联，则应闭合开关__________，断开开关________，如果电流表的示数为0.25A，则通过L1的电流为____A，通过L2的电流为_____A;如果要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为____A。9.画出相应电路元件的符号：电动机________、电压表________、电阻________。二、选择题(每题3分，要求答案填在每题前的括号内，共42分)()1.电路中获得持续电流的条件是()A.电路中存在大量的自由电子B.电路中必须有电源C.电路中有电源，且电路闭合D.电路中有电源，且有灯泡()2.下列说法中不正确的是()A.任何情况下都不能把电池的两端直接连在一起B.电路中电流的方向是“正极→负极”C.在电路中，电源是把其他形式的能转化为电能的装置D.一般的电路由电源、用电器、开关和导线组成()3.在研究电流的特点时，经常用同样看不见、摸不着的水流相比，这种科学思维方法可以叫做()A.控制变量法B.模型法C.类比法D.归纳法()4.从显象管尾部灯丝发射出来的电子，高速撞击在电视机荧光屏上，使屏幕发光，则在显象管内()A.电流的方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显象管内是真空，无法通过电流D.显象管中电流的方向不断改变()5.下列电路图中两灯属于串联的正确电路是()()6.由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮。当开关断开时，下列说法正确的是()A.如果两灯都亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一个灯亮，则两灯一定是串联D.如果只有一个灯亮，则两灯一定是并联()7.如图4所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮;当把导线并接在灯L2两端时发现两灯都不亮，由此可知()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路()8.小明同学使用电流表时，本应使用“—”和“3”接线柱，但误将“—”和“0.6”接线柱接入电路，而电流还是从“0.6”接线柱流入，从“—”接线柱流出。这样做的结果将是()A.电流表的指针转过的角度变小了B.电流表的指针转过的角度变大了，电流表可能烧坏C.电流表的指针不动D.电流表的指针反向偏转()9.小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障()A.电路中电流太大B.电路中的电流太小C.电流表直接接在电源上D.电流表的“+”、“—”接线柱接反了()10.方芳在连接电路时发现：当...
