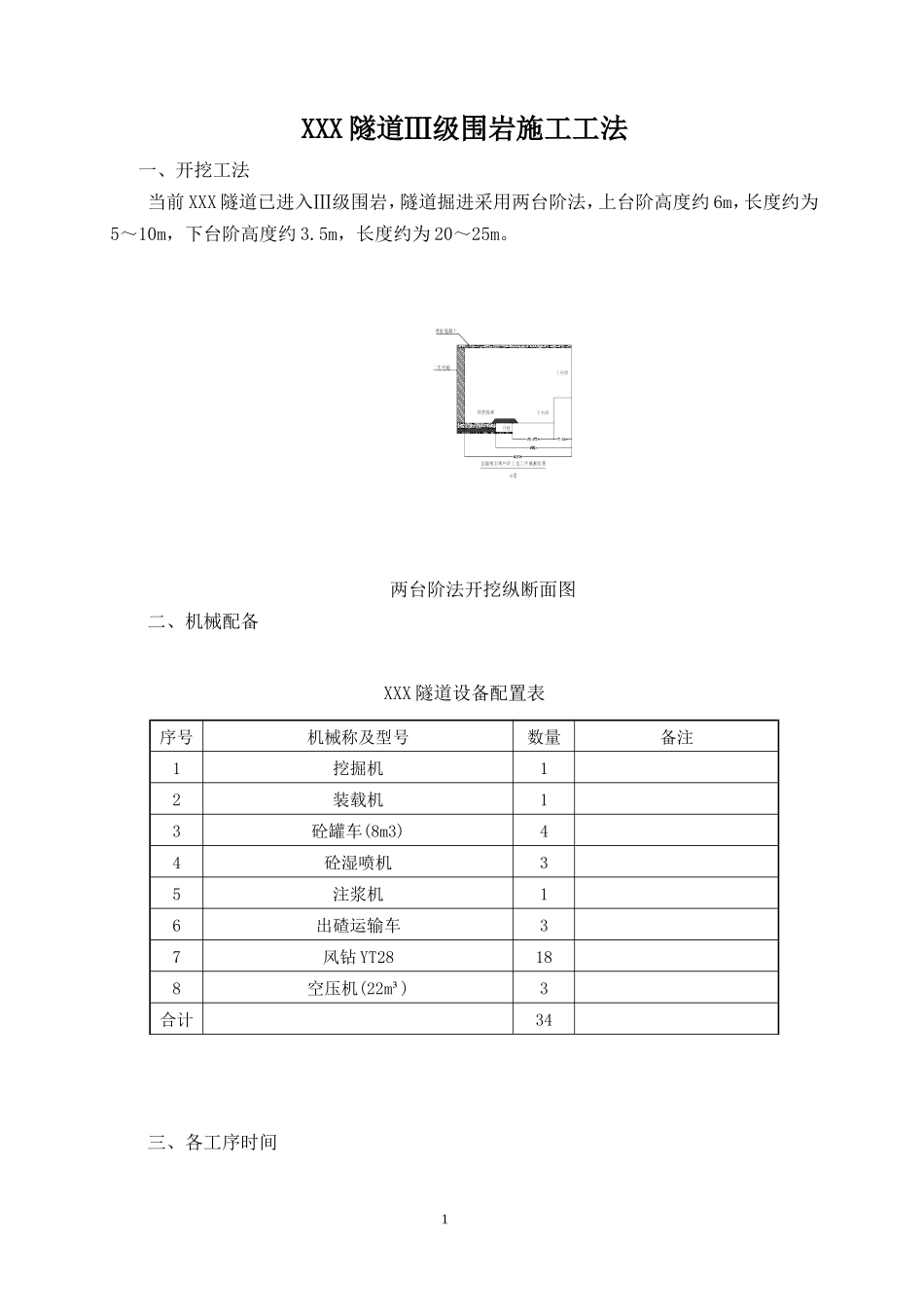

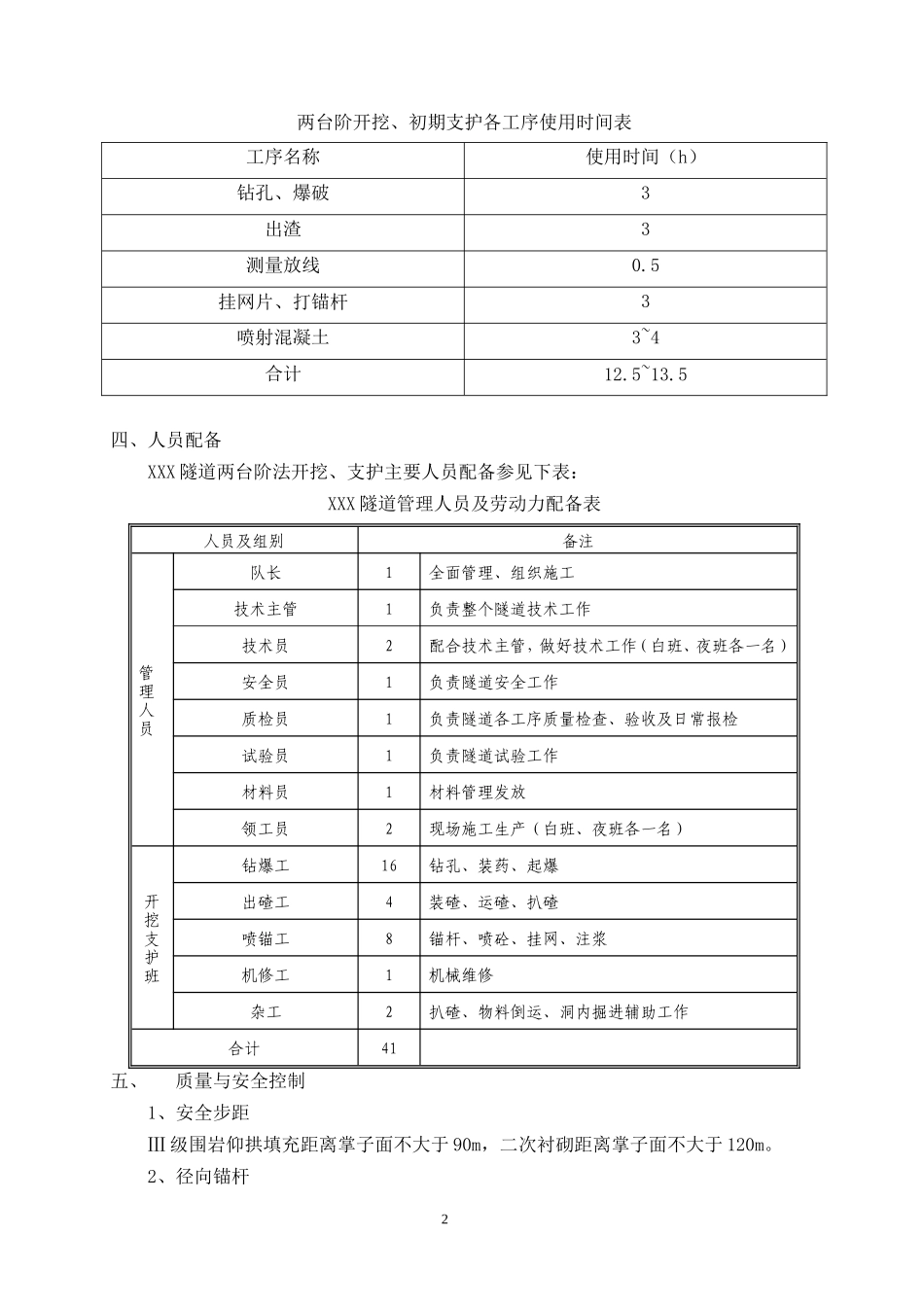

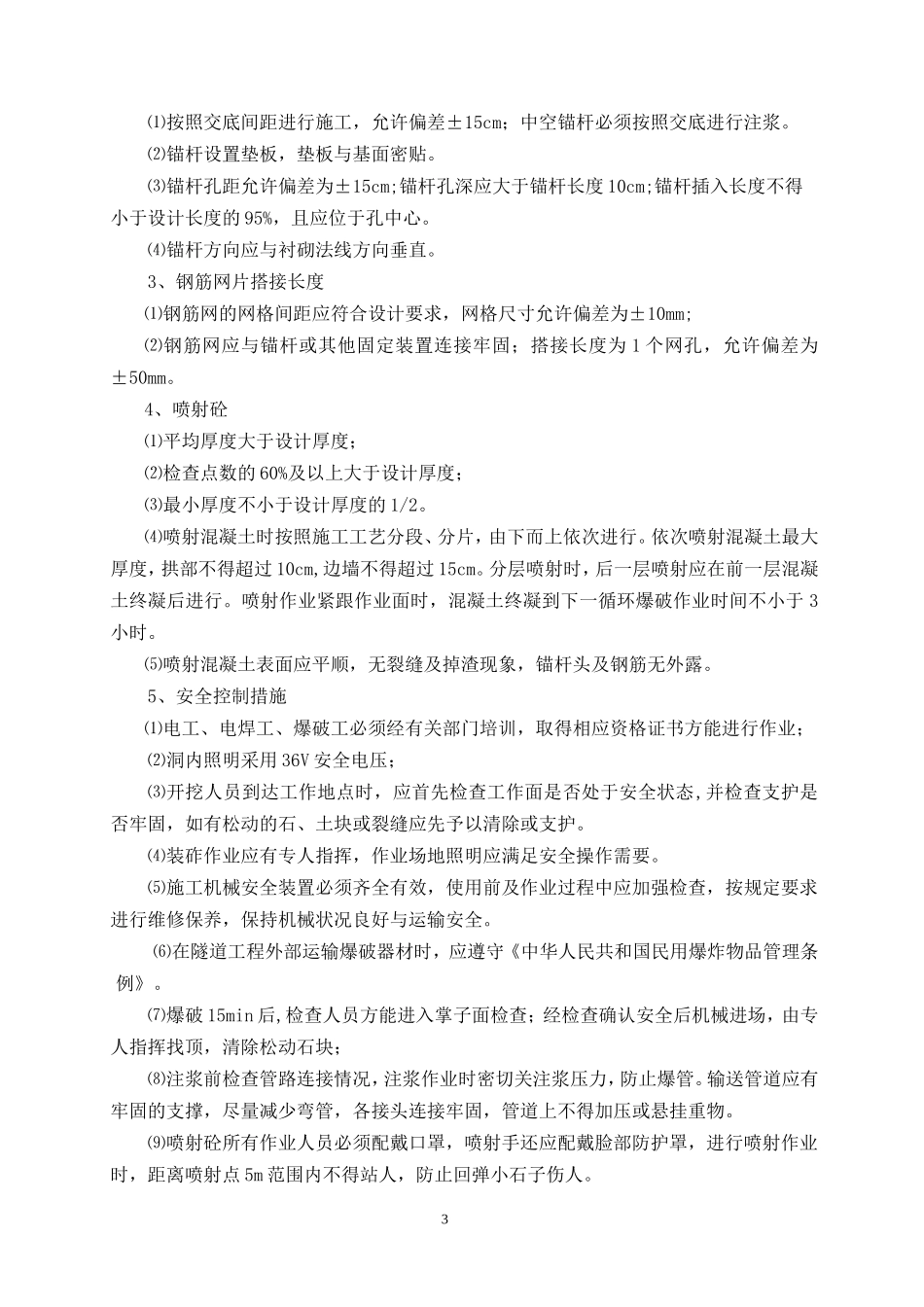

XXX隧道Ⅲ级围岩施工工法一、开挖工法当前XXX隧道已进入Ⅲ级围岩，隧道掘进采用两台阶法，上台阶高度约6m，长度约为5～10m，下台阶高度约3.5m，长度约为20～25m。两台阶法开挖纵断面图二、机械配备XXX隧道设备配置表序号机械称及型号数量备注1挖掘机12装载机13砼罐车(8m3)44砼湿喷机35注浆机16出碴运输车37风钻YT28188空压机(22m³)3合计34三、各工序时间1两台阶开挖、初期支护各工序使用时间表工序名称使用时间（h）钻孔、爆破3出渣3测量放线0.5挂网片、打锚杆3喷射混凝土3~4合计12.5~13.5四、人员配备XXX隧道两台阶法开挖、支护主要人员配备参见下表：XXX隧道管理人员及劳动力配备表人员及组别备注管理人员队长1全面管理、组织施工技术主管1负责整个隧道技术工作技术员2配合技术主管，做好技术工作（白班、夜班各一名）安全员1负责隧道安全工作质检员1负责隧道各工序质量检查、验收及日常报检试验员1负责隧道试验工作材料员1材料管理发放领工员2现场施工生产（白班、夜班各一名）开挖支护班钻爆工16钻孔、装药、起爆出碴工4装碴、运碴、扒碴喷锚工8锚杆、喷砼、挂网、注浆机修工1机械维修杂工2扒碴、物料倒运、洞内掘进辅助工作合计41五、质量与安全控制1、安全步距Ⅲ级围岩仰拱填充距离掌子面不大于90m，二次衬砌距离掌子面不大于120m。2、径向锚杆2⑴按照交底间距进行施工，允许偏差±15cm；中空锚杆必须按照交底进行注浆。⑵锚杆设置垫板，垫板与基面密贴。⑶锚杆孔距允许偏差为±15cm;锚杆孔深应大于锚杆长度10cm;锚杆插入长度不得小于设计长度的95%，且应位于孔中心。⑷锚杆方向应与衬砌法线方向垂直。3、钢筋网片搭接长度⑴钢筋网的网格间距应符合设计要求，网格尺寸允许偏差为±10mm;⑵钢筋网应与锚杆或其他固定装置连接牢固；搭接长度为1个网孔，允许偏差为±50mm。4、喷射砼⑴平均厚度大于设计厚度；⑵检查点数的60%及以上大于设计厚度；⑶最小厚度不小于设计厚度的1/2。⑷喷射混凝土时按照施工工艺分段、分片，由下而上依次进行。依次喷射混凝土最大厚度，拱部不得超过10cm,边墙不得超过15cm。分层喷射时，后一层喷射应在前一层混凝土终凝后进行。喷射作业紧跟作业面时，混凝土终凝到下一循环爆破作业时间不小于3小时。⑸喷射混凝土表面应平顺，无裂缝及掉渣现象，锚杆头及钢筋无外露。5、安全控制措施⑴电工、电焊工、爆破工必须经有关部门培训，取得相应资格证书方能进行作业；⑵洞内照明采用36V安全电压；⑶开挖人员到达工作地点时，应首先检查工作面是否处于安全状态,并检查支护是否牢固，如有松动的石、土块或裂缝应先予以清除或支护。⑷装砟作业应有专人指挥，作业场地照明应满足安全操作需要。⑸施工机械安全装置必须齐全有效，使用前及作业过程中应加强检查，按规定要求进行维修保养，保持机械状况良好与运输安全。⑹在隧道工程外部运输爆破器材时，应遵守《中华人民共和国民用爆炸物品管理条例》。⑺爆破15min后,检查人员方能进入掌子面检查；经检查确认安全后机械进场，由专人指挥找顶，清除松动石块；⑻注浆前检查管路连接情况，注浆作业时密切关注浆压力，防止爆管。输送管道应有牢固的支撑，尽量减少弯管，各接头连接牢固，管道上不得加压或悬挂重物。⑼喷射砼所有作业人员必须配戴口罩，喷射手还应配戴脸部防护罩，进行喷射作业时，距离喷射点5m范围内不得站人，防止回弹小石子伤人。34
