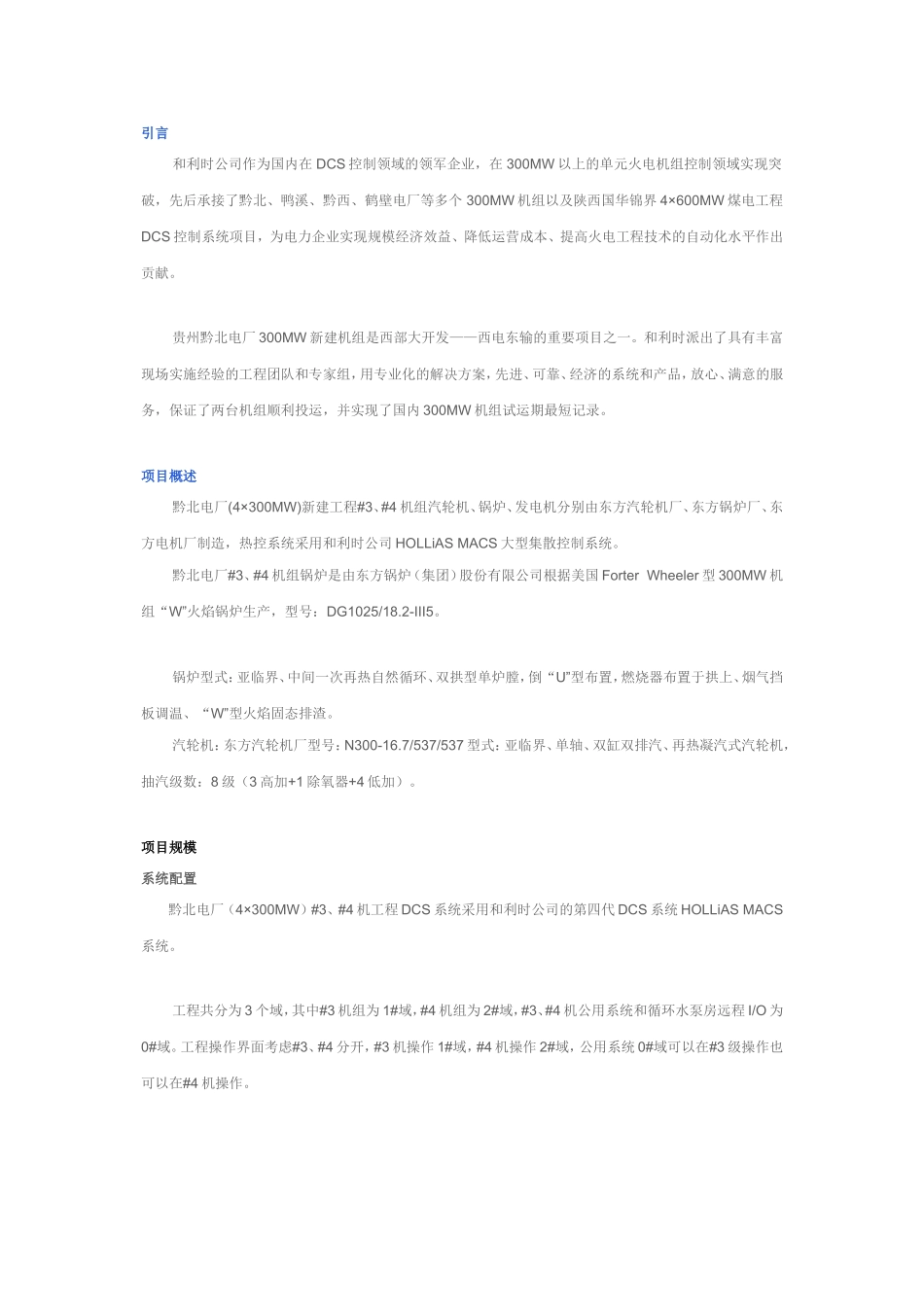

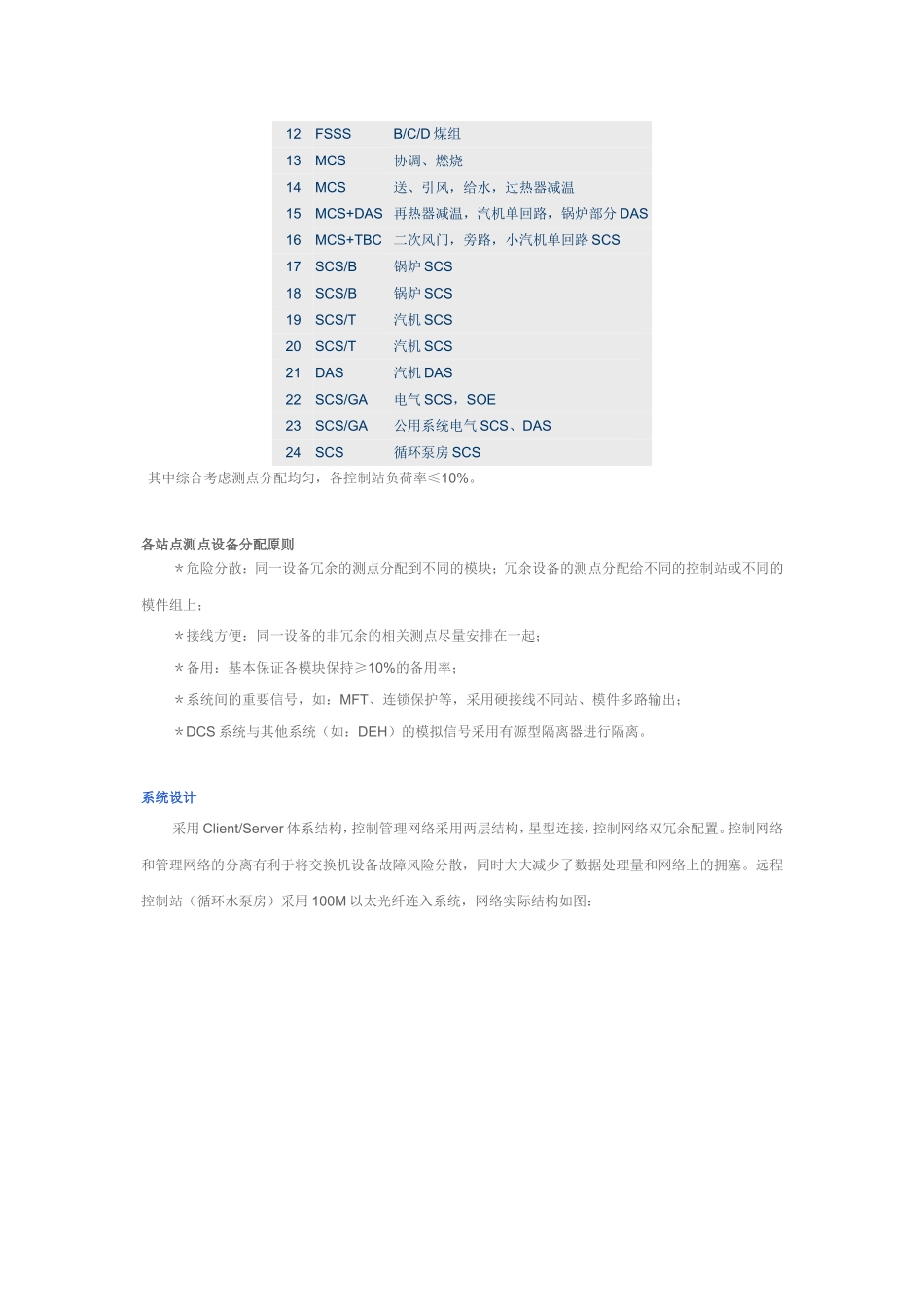

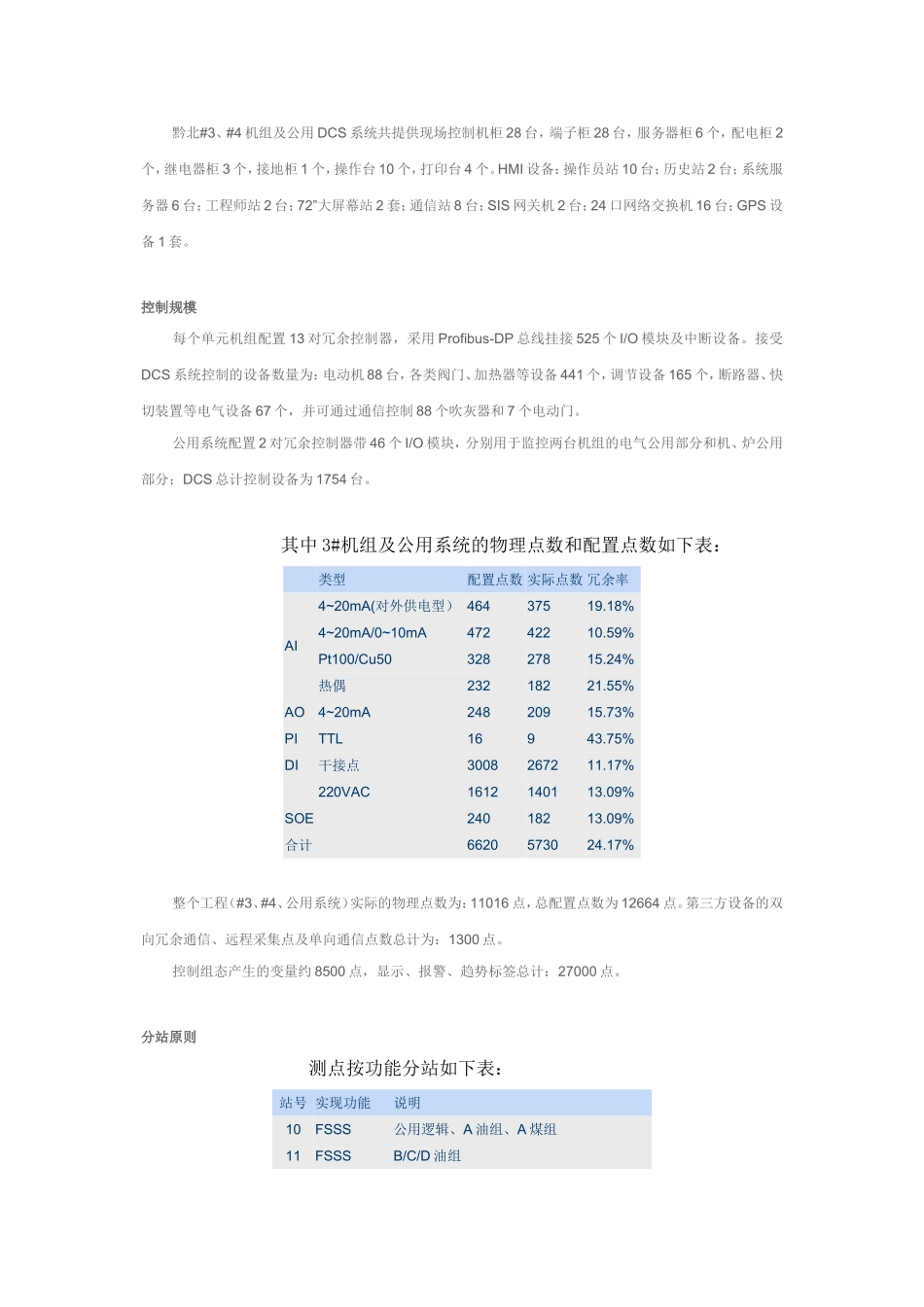

引言和利时公司作为国内在DCS控制领域的领军企业，在300MW以上的单元火电机组控制领域实现突破，先后承接了黔北、鸭溪、黔西、鹤壁电厂等多个300MW机组以及陕西国华锦界4×600MW煤电工程DCS控制系统项目，为电力企业实现规模经济效益、降低运营成本、提高火电工程技术的自动化水平作出贡献。贵州黔北电厂300MW新建机组是西部大开发——西电东输的重要项目之一。和利时派出了具有丰富现场实施经验的工程团队和专家组，用专业化的解决方案，先进、可靠、经济的系统和产品，放心、满意的服务，保证了两台机组顺利投运，并实现了国内300MW机组试运期最短记录。项目概述黔北电厂(4×300MW)新建工程#3、#4机组汽轮机、锅炉、发电机分别由东方汽轮机厂、东方锅炉厂、东方电机厂制造，热控系统采用和利时公司HOLLiASMACS大型集散控制系统。黔北电厂#3、#4机组锅炉是由东方锅炉（集团）股份有限公司根据美国ForterWheeler型300MW机组“W”火焰锅炉生产，型号：DG1025/18.2-III5。锅炉型式：亚临界、中间一次再热自然循环、双拱型单炉膛，倒“U”型布置，燃烧器布置于拱上、烟气挡板调温、“W”型火焰固态排渣。汽轮机：东方汽轮机厂型号：N300-16.7/537/537型式：亚临界、单轴、双缸双排汽、再热凝汽式汽轮机，抽汽级数：8级（3高加+1除氧器+4低加）。项目规模系统配置黔北电厂（4×300MW）#3、#4机工程DCS系统采用和利时公司的第四代DCS系统HOLLiASMACS系统。工程共分为3个域，其中#3机组为1#域，#4机组为2#域，#3、#4机公用系统和循环水泵房远程I/O为0#域。工程操作界面考虑#3、#4分开，#3机操作1#域，#4机操作2#域，公用系统0#域可以在#3级操作也可以在#4机操作。黔北#3、#4机组及公用DCS系统共提供现场控制机柜28台，端子柜28台，服务器柜6个，配电柜2个，继电器柜3个，接地柜1个，操作台10个，打印台4个。HMI设备：操作员站10台；历史站2台；系统服务器6台；工程师站2台；72”大屏幕站2套；通信站8台；SIS网关机2台；24口网络交换机16台；GPS设备1套。控制规模每个单元机组配置13对冗余控制器，采用Profibus-DP总线挂接525个I/O模块及中断设备。接受DCS系统控制的设备数量为：电动机88台，各类阀门、加热器等设备441个，调节设备165个，断路器、快切装置等电气设备67个，并可通过通信控制88个吹灰器和7个电动门。公用系统配置2对冗余控制器带46个I/O模块，分别用于监控两台机组的电气公用部分和机、炉公用部分；DCS总计控制设备为1754台。其中3#机组及公用系统的物理点数和配置点数如下表：类型配置点数实际点数冗余率AI4~20mA(对外供电型）46437519.18%4~20mA/0~10mA47242210.59%Pt100/Cu5032827815.24%热偶23218221.55%AO4~20mA24820915.73%PITTL16943.75%DI干接点3008267211.17%220VAC1612140113.09%SOE24018213.09%合计6620573024.17%整个工程（#3、#4、公用系统）实际的物理点数为：11016点，总配置点数为12664点。第三方设备的双向冗余通信、远程采集点及单向通信点数总计为：1300点。控制组态产生的变量约8500点，显示、报警、趋势标签总计：27000点。分站原则测点按功能分站如下表：站号实现功能说明10FSSS公用逻辑、A油组、A煤组11FSSSB/C/D油组12FSSSB/C/D煤组13MCS协调、燃烧14MCS送、引风，给水，过热器减温15MCS+DAS再热器减温，汽机单回路，锅炉部分DAS16MCS+TBC二次风门，旁路，小汽机单回路SCS17SCS/B锅炉SCS18SCS/B锅炉SCS19SCS/T汽机SCS20SCS/T汽机SCS21DAS汽机DAS22SCS/GA电气SCS，SOE23SCS/GA公用系统电气SCS、DAS24SCS循环泵房SCS其中综合考虑测点分配均匀，各控制站负荷率≤10%。各站点测点设备分配原则＊危险分散：同一设备冗余的测点分配到不同的模块；冗余设备的测点分配给不同的控制站或不同的模件组上；＊接线方便：同一设备的非冗余的相关测点尽量安排在一起；＊备用：基本保证各模块保持≥10%的备用率；＊系统间的重要信号，如：MFT、连锁保护等，采用硬接线不同站、模件多路输出；＊DCS系统与其他系统（如：DEH）的模拟信号采用有源型隔离器进行隔离。系统设计采用Client/Server体系结构，控制管理网络采用两层结构，星型连接，控制网络双冗余配置。控制...
