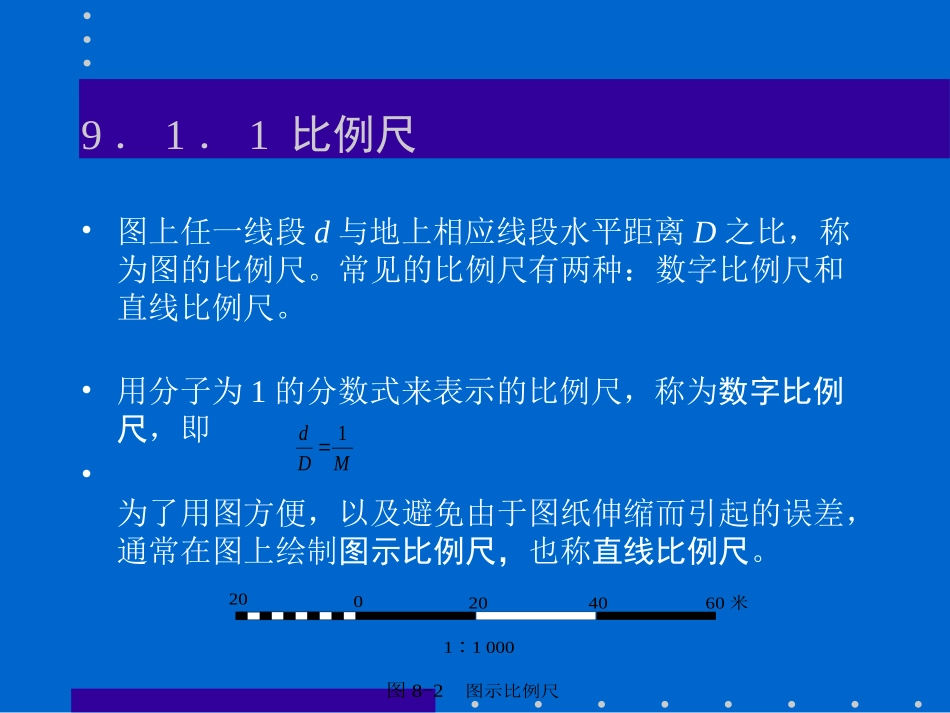

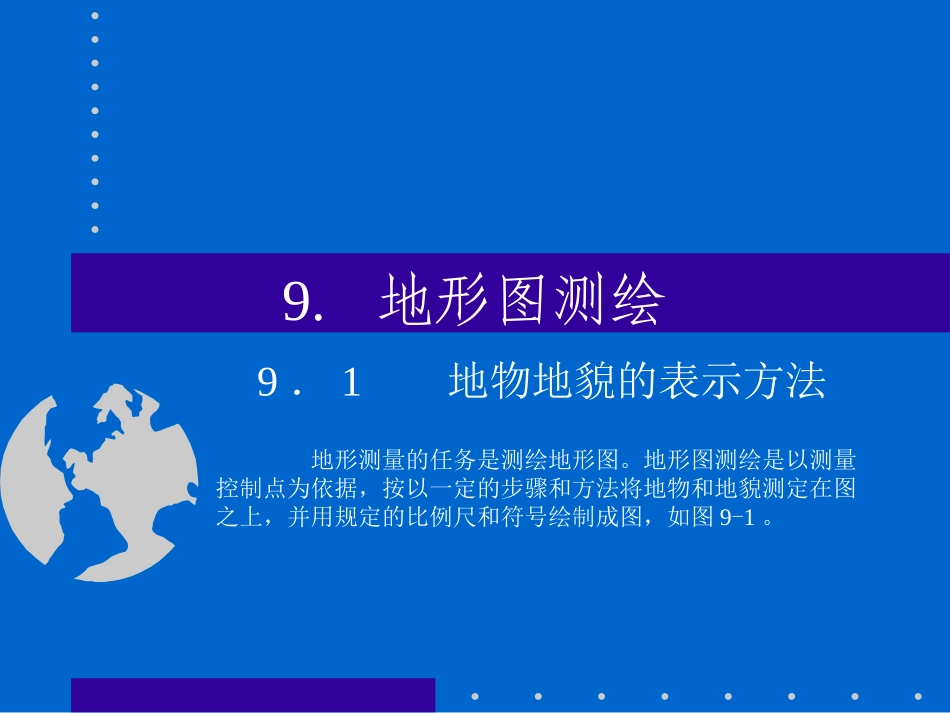

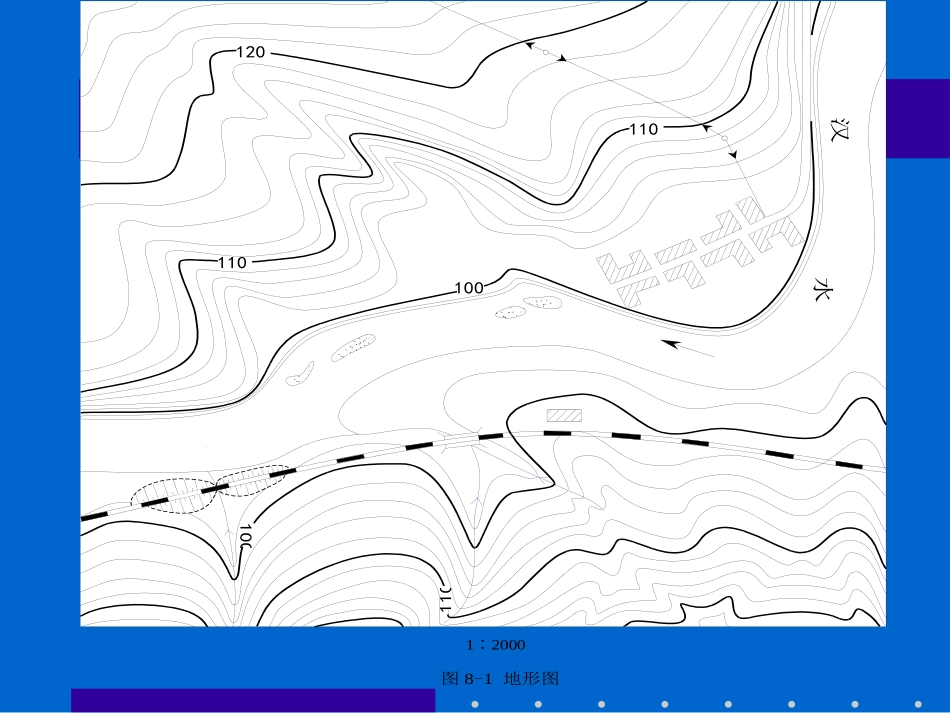

9.地形图测绘9．1地物地貌的表示方法地形测量的任务是测绘地形图。地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图，如图9-1。110100水汉1101201001101∶2000图8-1地形图•图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺。常见的比例尺有两种：数字比例尺和直线比例尺。•用分子为1的分数式来表示的比例尺，称为数字比例尺，即•为了用图方便，以及避免由于图纸伸缩而引起的误差，通常在图上绘制图示比例尺，也称直线比例尺。9．1．1比例尺MDd1200204060米1∶1000图8-2图示比例尺9．1．2地物符号•1）、比例符号轮廓较大的地物，如房屋、运动场、湖泊、森林、田地等，凡能按比例尺把它们的形状、大小和位置缩绘在图上的，称为比例符号。这类符号表示出地物的轮廓特征。•2）、非比例符号轮廓较小的地物，或无法将其形状和大小按比例画到图上的地物，如三角点、水准点、独立树、里程碑、水井和钻孔等，则采用一种统一规格、概括形象特征的象征性符号表示，这种符号称为非比例符号，只表示地物的中心位置，不表示地物的形状和大小。•3）、半比例符号对于一些带状延伸地物，如河流、道路、通讯线、管道、垣栅等，其长度可按测图比例尺缩绘，而宽度无法按比例表示的符号称为半比例符号，这种符号一般表示地物的中心位置，但是城墙和垣栅等，其准确位置在其符号的底线上。•4）、地物注记对地物加以说明的文字、数字或特定符号，称为地物注记。如地区、城镇、河流、道路名称；江河的流向、道路去向以及林木、田地类别等说明。编号符号名称图例编号符号名称图例1三角点12小三角点2导线点13水准点3普通房屋14高压线4水池15低压线5村庄16通讯线6学校17砖石及混凝土围墙7医院18土墙8工厂19等高线9坟地20梯田坎10宝塔21垄11水塔22独立树1.5水李村1.5文3.0+3.0工3.02.02.01.03.51.03.51.02.0梁山383.273.0狮山125.343.0I1241.382.0Ⅱ蓉石8328.9032.04.01.04.01.04.01.010.010.00.56.01.0450.150.30.15计曲线首曲线间曲线1.53.0未加固的加固的1.50.2阔叶针叶果树9．1．3等高线•1）等高线原理等高线是地面相邻等高点相连接的闭合曲线。一簇等高线，在图上不仅能表达地面起伏变化的形态，而且还具有一定立体感。如图8-4，设有一座小山头的山顶被水恰好淹没时的水面高程为50m，水位每退5m，则坡面与水面的交线即为一条闭合的等高线，其相应高程为45m、40m、35m。将地面各交线垂直投影在水平面上，按一定比例尺缩小，从而得到一簇表现山头形状、大小、位置以及它起伏变化的等高线。相邻等高线之间的高差h，称为等高距或等高线间隔，在同一幅地形图上，等高距是相同的，相邻等高线间的水平距离d，称为等高线平距。由图可知，d愈大，表示地面坡度愈缓，反之愈陡。坡度与平距成反比。用等高线表示地貌，等高距选择过大，就不能精确显示地貌；反之，选择过小，等高线密集，失去图面的清晰度。因此，应根据地形和比例尺参照表8-1选用等高距。图8-4等高线原理H=45H=40H=35454035水平面表8-1地形图的基本等高距比例尺地形类别1500110001200015000备注平地0.5m0.5m1m2m丘陵0.5m1m2m5m山地1m1m2m5m等高距为0.5m时，特征点高程可注至cm，其余均为注至dm。按上表选定的等高距称为基本等高距，同一幅图只能采用一种基本等高距。等高线的高程应为基本等高距的整倍数。按基本等高距描绘的等高线称首曲线，用细实线描绘；为了读图方便，高程为5倍基本等高距的等高线用粗实线描绘并注记高程，称为计曲线；在基本等高线不能反映出地面局部地貌的变化时，可用二分之一基本等高距用长虚线加密的等高线，称为间曲线；更加细小的变化还可用四分之一基本等高距用短虚线加密的等高线，称为助曲线（图9-5）。25242221201821.525.221.820图8-5各种等高线2）等高线表示典型地貌•山头和洼地（盆地）图8-6山头和洼地100100山脊和山谷图8-7山脊和山谷8070605040TTSS180170160150140鞍部、陡崖图8-9陡崖图8-8鞍部KK8060905070悬崖、冲沟图8-10悬崖图8-11冲沟9040807050603）等高线的特性（1）同一条等高线上的点，其高程必相等。（2）等...
