16.4变阻器VIP免费

16.4变阻器_第1页
1/31
16.4变阻器_第2页
2/31
16.4变阻器_第3页
3/31

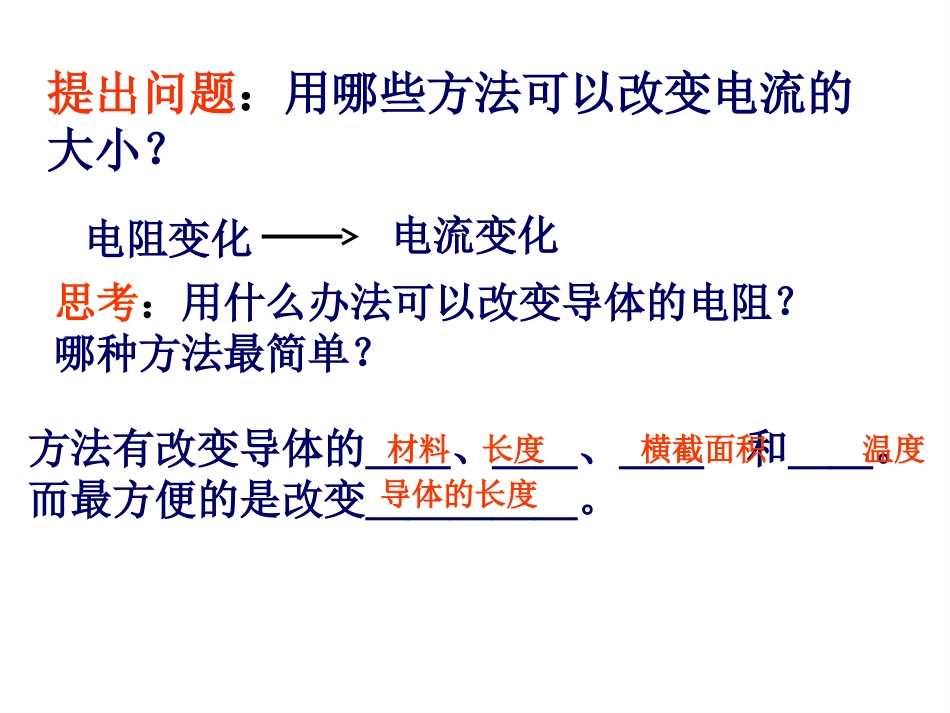

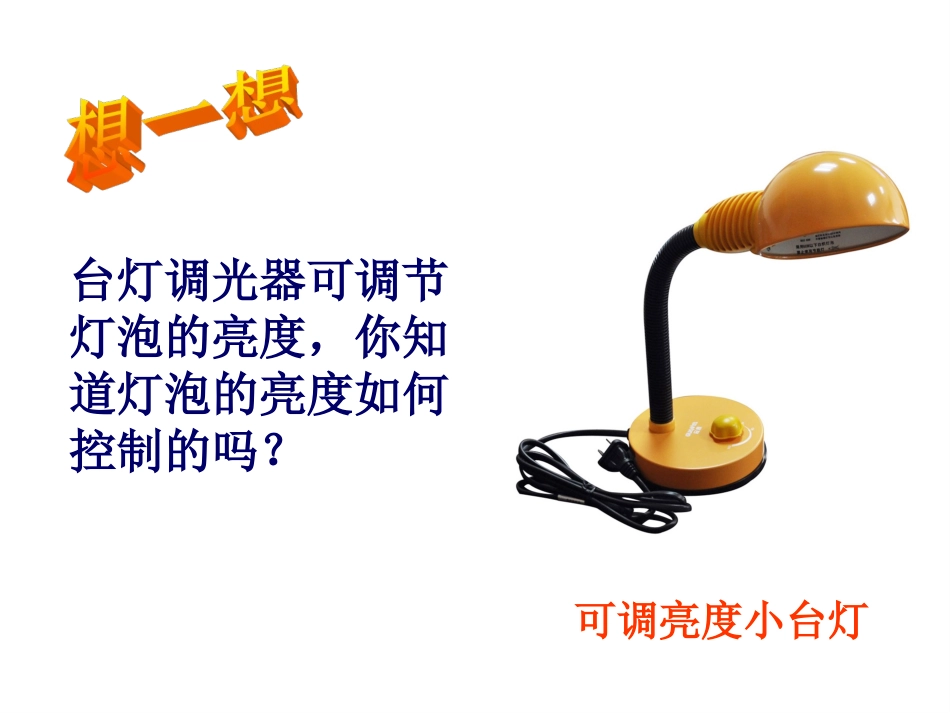

可调亮度小台灯台灯调光器可调节灯泡的亮度,你知道灯泡的亮度如何控制的吗?剧场在演出时,我们看到,灯光从亮逐渐变暗,又从暗逐渐变亮的现象。现在有一只灯泡,已接入电路,怎样使它的亮度发生改变?方法有改变导体的__、__、__和__。而最方便的是改变_____。电阻变化电流变化思考:用什么办法可以改变导体的电阻?哪种方法最简单?材料长度横截面积温度导体的长度提出问题:用哪些方法可以改变电流的大小?试一试用铅笔芯改变电路中的电流MN实验总结当铅笔芯连入电路中的长度变长时,电流表示数,灯泡亮度。现象:变小改变连入电路中电阻线的,可以改变接入电路中的,从而可以改变电路中的。启示:长度电流当铅笔芯连入电路中的长度变短时,电流表示数,灯泡亮度。变大变亮变暗电阻滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱一、变阻器观察滑动变阻器滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈二、滑动变阻器滑动变阻器的表示这两个图哪个是结构示意图,哪个是元件符号?结构示意图元件符号原理:改变接入电路中的电阻线的长改变接入电路中的电阻线的长度,从而改变电路中的电阻.度,从而改变电路中的电阻.三、滑动变阻器的原理:分别将下列接线柱接入电路,连入电路后电流的路径如何?如果将滑片P向右滑动,滑动变阻器接入电路的电阻将如何变化?ABCDPABCDPABCDPABCDPABCDPABCDP滑动变阻器的原理是。靠改变接入电路的电阻线的长度来改变电阻。滑动变阻器的使用方法:1、使用C、D(上边两个)接线柱:ACDAB滑动变阻器的电阻线没有接入电路,所以起不到改变电阻,从而改变电流的作用。是一种错误用法。2、使用A、B(下边两个)接线柱:相当于接入电路中一个定值电阻,同样起不到改变电阻,从而改变电流的作用。ACDAB3、使用A、C(一上一下)两个接线柱:pACDABAP段电阻线接入电路,当滑片P远离A端滑动时,AP段电阻线变长,电阻变大,电流变小,灯变暗。4、使用A、D(一上一下)两个接线柱:ACDABpAP段电阻线接入电路,当滑片P远离A端滑动时,AP段电阻线变长,电阻变大,电流变小,灯变暗。5、使用B、C(一上一下)两个接线柱:pACDABBP段电阻线接入电路,当滑片P向B端滑动时,BP段电阻线变短,电阻变小,电流变大,灯变亮。6、使用B、D(一上一下)两个接线柱:ACDABpBP段电阻线接入电路,当滑片P向B端滑动时,BP段电阻线变短,电阻变小,电流变大,灯变亮。(1)实验:用滑动变阻器改变小灯泡的亮度4.练习使用滑动变阻器4.练习使用滑动变阻器(2)滑动变阻器的连接使用:应串联在电路中,接入两个接线柱,AB中一个,CD中一个,即要“一上一下”。两上最小,两下最大。想一想连通电路前应将滑片放到什么位置上?将滑片放到滑动变阻器阻值最大处(目的:保护电路)滑动变阻器的作用:通过调节其电阻值,改变电路中的电流和电压的分配。滑动变阻器常标有最大电阻和允许通过的最大电流。如“10Ω、5A”六种接法比较:P(1)ABCDP(3)ABCDP(4)ABCDP(2)ABCD(5)ABCD(6)ABCDC2.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。3.如图示,当把滑动变阻器接入电路后,滑片P向右滑动时,电路电阻变大,此时与电路相连接的接线柱应是()(A)C和D(B)B和D(C)A和C(D)B和AABCDP电阻线的长度C4.如图所示电路,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变__,电流表的示数变___,滑动触头P应向__移动。大大小小右右能表示出阻值的变阻器。旋钮式电阻箱内部结构三、电阻箱电阻箱读数方法:指针所指数值乘以倍率后相加电位器四、变阻器的应用电位器四、变阻器的应用1.能改变接入电路中电阻大小的元件叫做变阻器。3.电位器是变阻器在生活中的应用。2.滑动变阻器通过改变接入电路中电阻线长度来改变接入电阻,从而改变电流,应串联在电路,接线注意“一上一下”。课堂小结1、滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法,在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是:()A.接A和DB.接B和CC.接A和BD.接C和D图102、滑动变阻器的作用是通过改变导线()来逐渐改...
