专题：安全问题计算(欧姆定律)VIP免费

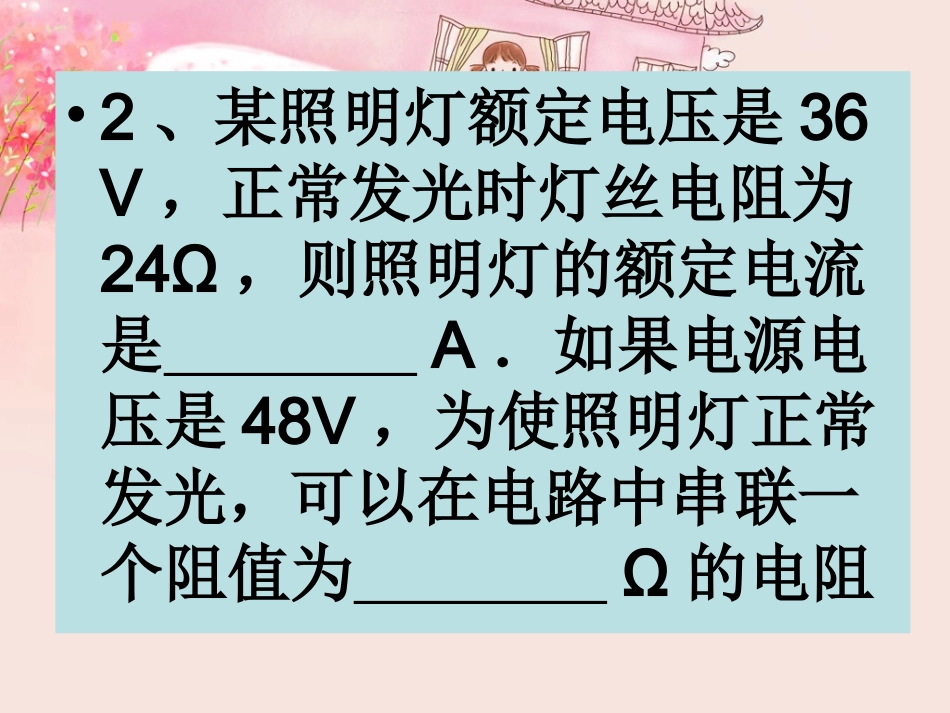

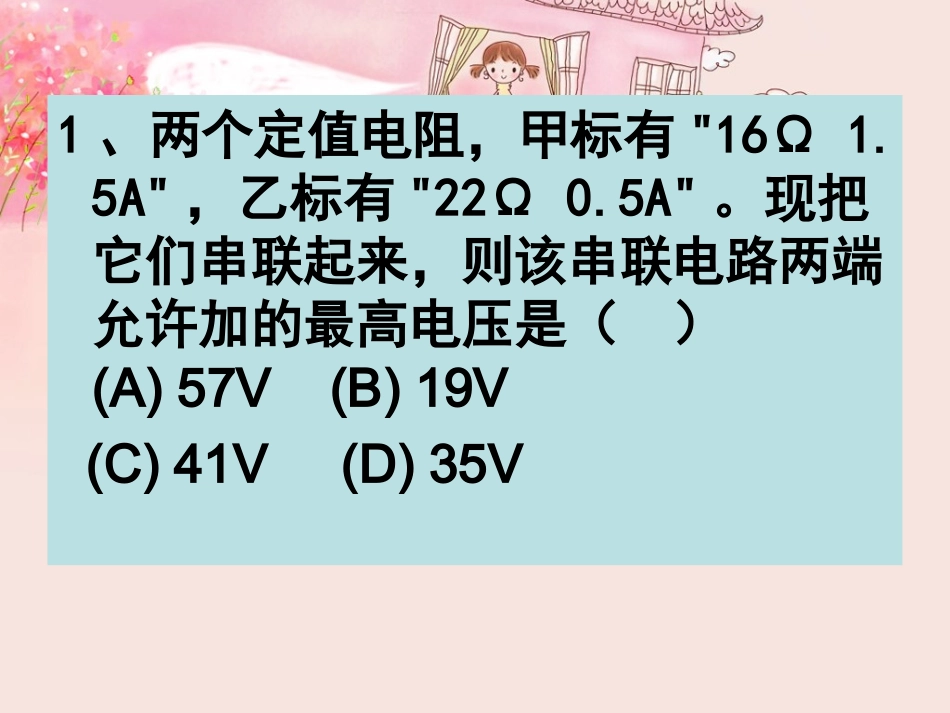

1、两个定值电阻，甲标有"16Ω1.5A"，乙标有"22Ω0.5A"。现把它们串联起来，则该串联电路两端允许加的最高电压是（）(A)57V(B)19V(C)41V(D)35V•2、某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流是A．如果电源电压是48V，为使照明灯正常发光，可以在电路中串联一个阻值为Ω的电阻•3、一个电铃正常工作时的电流为0.5安，电阻为12欧姆，现把它接入电压为10伏的电路中，为使电铃能正常工作，应____联一个阻值为______欧的电阻。•4电阻为R的用电器接到电源上，通过它的电流为Ⅰ，现给其串上一个阻值为6Ω的电阻时，通过它的电流变为（1/3）Ⅰ，则电阻R的阻值为_______。•5、如图所示，电源电压为U＝9V，R1＝20Ω，滑动变阻器的最大阻值为40Ω，则滑片从a到b端的过程中，电压表的变化范围和电流表的变化范围是多少？图26、如图RL＝10Ω，R标有“20Ω，0.5A”字样的滑动变阻器，电源电压是U＝6V，试求滑片P在移动过程中电流表和电压表的变化范围•7、如下图，电源电压为9V，R1=3Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏，求滑动变阻器R2的取值范围。8、若RL＝30Ω，电源电压U＝20V，电流表量程为0～0.6A，电压表量程为0～15V，在不超量程的情况下，滑动变阻器连入电路电阻变化范围？9、滑片P在某两点移动的过程中，电压表的示数变化范围为“7.2V～10V”，电流表示数变化范围为“1A～2.4A”，求定值电阻的阻值R1和电源电压分别是多少？•10、甲乙两个定值电阻，甲标有“15Ω，0.7A”字样,乙标有“20Ω,4A”字样,将他们并联，允许加的最大电压为______。•11.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过•A．9V1AB．3.6V1.8A•C．9.6VlAD．3.6V0.6A•23．（2010年广西河池，9题）两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为A，两端允许加的最大电压为V．•（09湖南娄底）．如图所示电路，电源电压6V保持不变，定值电阻的阻值•为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，•滑片由b端向a端移动的过程中，以下说法正确的是•A．当滑片移到a端时，电流表示数为0．2A•B．当滑片移到中点时，电压表示数为2V•C．电压表示数与电流表示数的比值不变•D．电压表的示数减少•24、如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P在R2中点时，电压表示数为6V；当P在b点时，电压表示数为9V，求R2的最大阻值和电源电压。•12、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应_______联一个_______Ω的电阻．电源电压恒定，灯的电阻为20Ω，当滑动变阻的滑片P位于中点时，伏特表的示数为2V，安培表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，伏特表的示数为()A．3VB．4VC．6VD．8V图5滑动变阻器的滑片在某两点间移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是()A．3Ω15VB．6Ω15VC．3Ω12VD．6Ω12V
