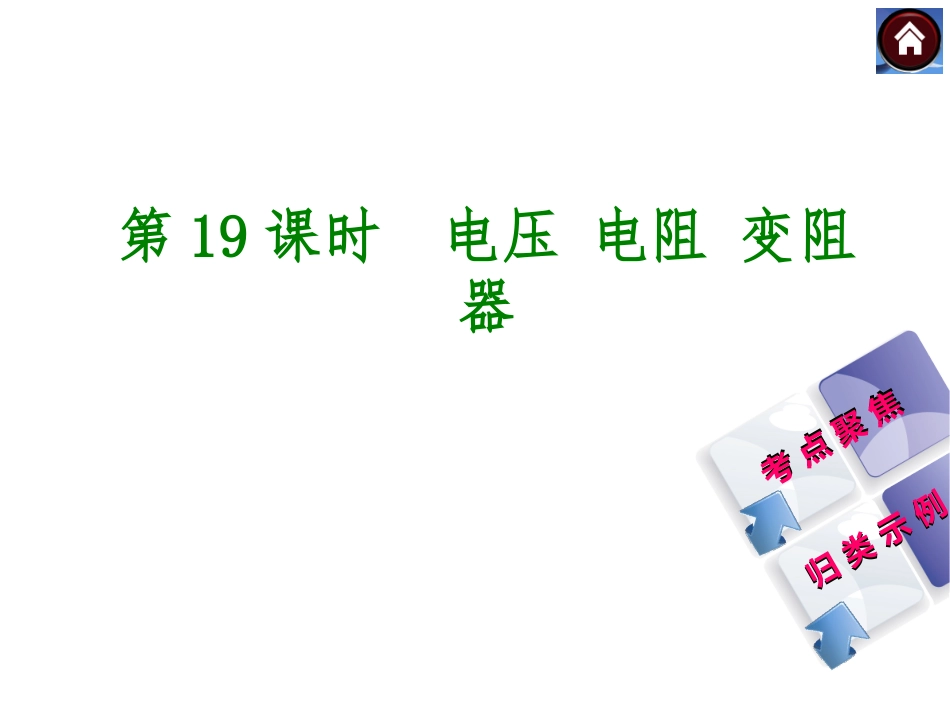

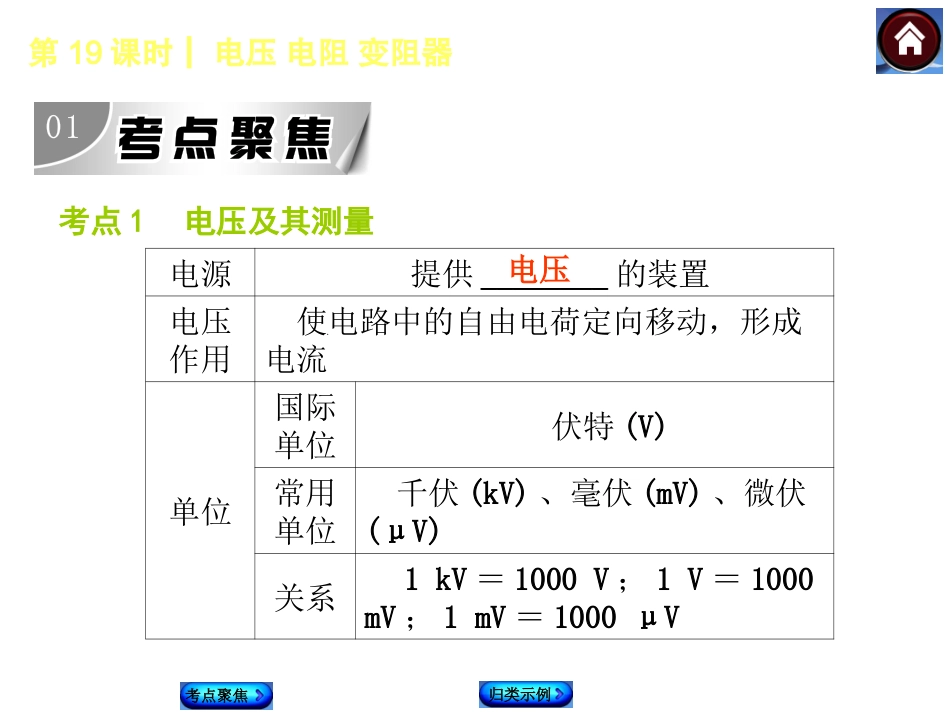

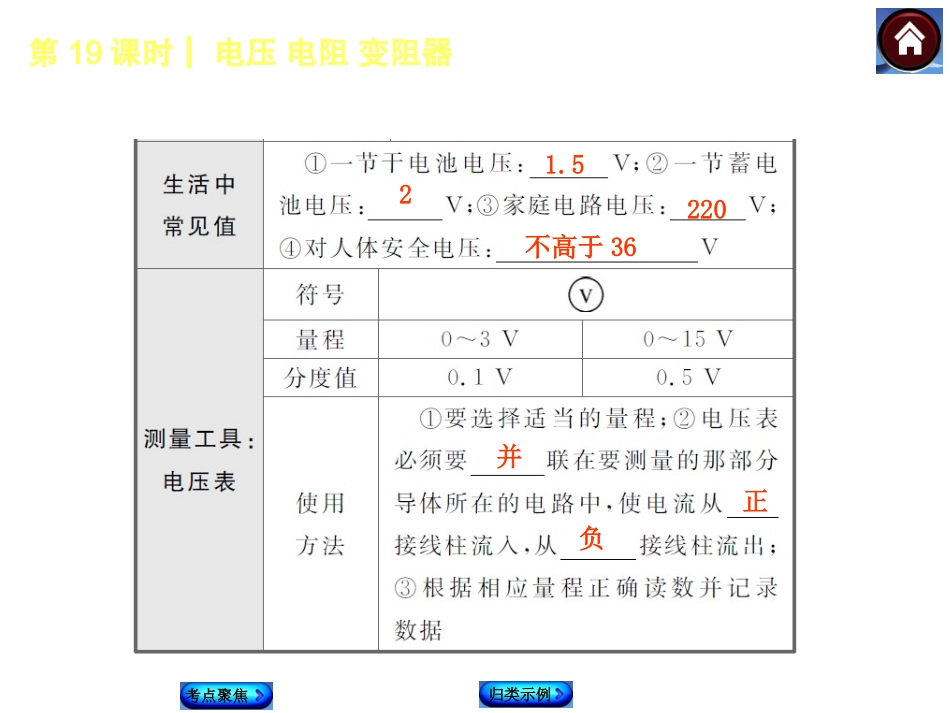

第19课时电压电阻变阻器考点聚焦考点聚焦归类示例归类示例第19课时┃电压电阻变阻器考点聚焦归类示例考点1电压及其测量电源提供________的装置电压作用使电路中的自由电荷定向移动，形成电流单位国际单位伏特(V)常用单位千伏(kV)、毫伏(mV)、微伏(μV)关系1kV＝1000V；1V＝1000mV；1mV＝1000μV电压第19课时┃电压电阻变阻器考点聚焦归类示例1.52220不高于36并正负第19课时┃电压电阻变阻器考点聚焦归类示例考点2串、并联电路中的电压特点项目串联电路并联电路电压关系串联电路两端的总电压等于各部分电路两端电压之______并联电路各支路两端的电压________表达式U＝U1＋U2＋…＋UnU＝U1＝U2＝…＝Un和相等第19课时┃电压电阻变阻器考点聚焦归类示例考点3电阻定义导体对电流的____________符号R规定如果导体两端的电压是1V，通过导体的电流是1A，则这段导体的电阻是1Ω单位国际单位________(Ω)常用单位千欧(kΩ)、兆欧(MΩ)换算关系1MΩ＝________kΩ；1kΩ＝1000Ω生活中常见值①手电筒小灯泡，灯丝电阻为几欧到十几欧；②常用白炽灯，灯丝电阻为几百欧到几千欧阻碍作用欧姆1000第19课时┃电压电阻变阻器考点聚焦归类示例考点4探究“电阻的大小与哪些因素有关”实验原理在________不变的情况下，通过比较导体中________的变化来研究导体电阻的变化(也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化)探究方法“控制变量法。所有讨论电阻的大小与哪一个”“”因素的关系时必须指明哪些条件相同实验结论导体的电阻是导体本身的一种属性，它的大小取决于导体的________、________和________，还与________有关电压电流材料长度横截面积温度第19课时┃电压电阻变阻器考点聚焦归类示例[说明](1)导体电阻的大小由导体本身的材料、长度、横截面积决定，与是否接入电路、外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种属性。(2)大多数导体的电阻随温度的升高而增大，但也有少数导体的电阻随温度的升高而减小。例如灯泡灯丝的电阻正常发光时是不发光时电阻的10倍以上，而玻璃在加热到红炽状态时由绝缘体变为导体。第19课时┃电压电阻变阻器考点聚焦归类示例考点5滑动变阻器长度第19课时┃电压电阻变阻器考点聚焦归类示例使用方法①根据铭牌选择合适的滑动变阻器；②串联在电路中；③“接法：____________”；④接入电路前应将滑片调到________________。“”“”“”“”即选串接调作用①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②____________优点缺点能够连续改变连入电路的电阻，但不能表示连入电路的阻值一上一下最大阻值处保护电路第19课时┃电压电阻变阻器考点聚焦归类示例1.电流表和电压表对比项目电流表电压表不同点符号用途测量电路中的电流测量电路两端的电压连接方式串联在被测电路中并联在被测电路两端直接连接电源不能能量程0～0.6A/3A0～3V/15V每大格0.2A/1A1V/5V每小格0.02A/0.1A0.1V/0.5V内阻很小，相当于导线很大，相当于开路相同点①使用前要弄清量程、分度值并调零；②要选择合适量程；③使用时要使电流从正接线柱流进，从负接线柱流出；④要等指针稳定时再读数值；⑤测量前不能估计出电流值、电压值时，可用试触法判断所测电流、电压值是否超过量程第19课时┃电压电阻变阻器考点聚焦归类示例2.电流、电压与水流、水压理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法中的“类比法”。第19课时┃电压电阻变阻器考点聚焦归类示例类型一电压和电压的测量C例1如图19－1所示，下列电表示数为1.4V的是()第19课时┃电压电阻变阻器考点聚焦归类示例电压表在读数时要特别注意：①认清是电压表还是电流表；②认清量程和分度值。第19课时┃电压电阻变阻器考点聚焦归类示例B例2如图19－2所示电路中，当开关S闭合时，电压表测的是哪个元件的电压()A.LB.RC.L和R的总电压D.电源和L第19课时┃电压电阻变阻器考点聚焦归类示例例3如图19－3所示，在探究“串联电路的特点”时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的...
