第八节-电容器与电容VIP免费

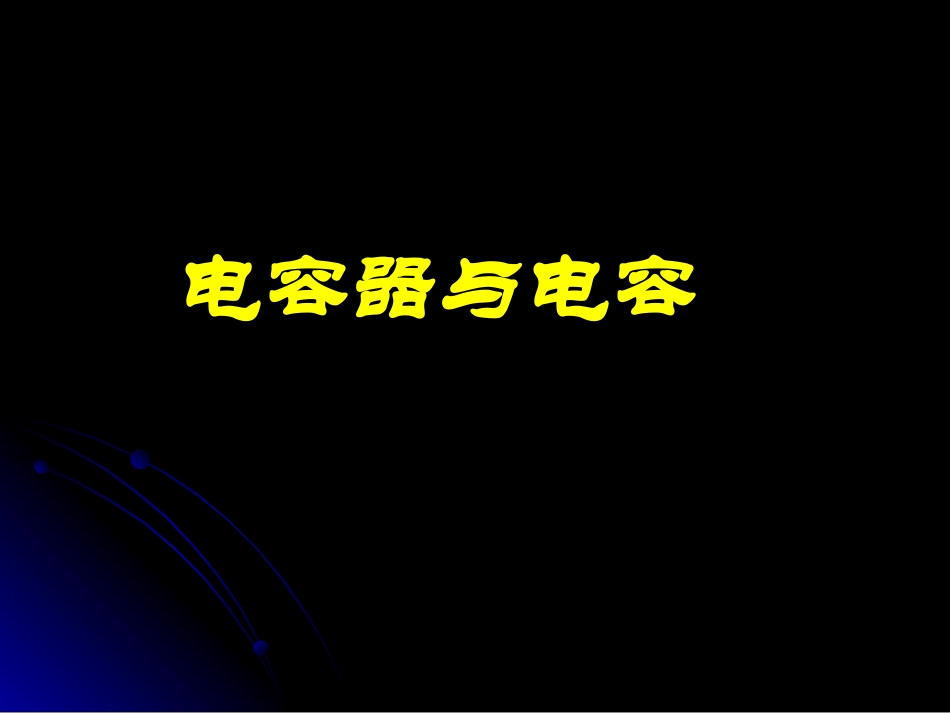

第八节-电容器与电容_第1页
1/24

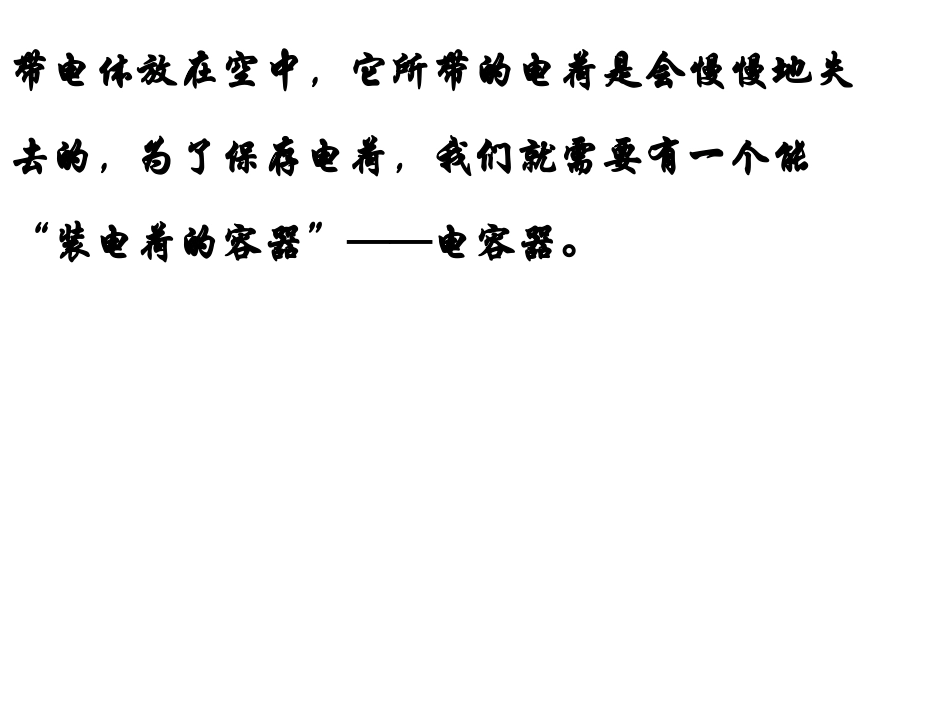

第八节-电容器与电容_第2页
2/24

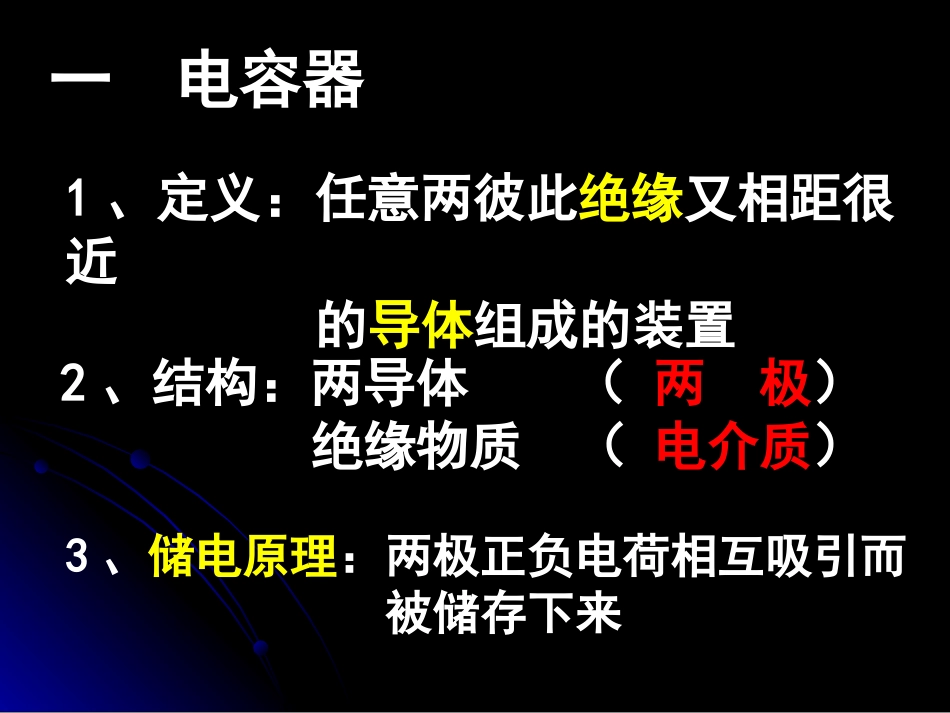

第八节-电容器与电容_第3页
3/24
电容器与电容带电体放在空中,它所带的电荷是会慢慢地失去的,为了保存电荷,我们就需要有一个能“装电荷的容器”——电容器。电容器是一种存储电荷的装置,它在收音机、电视机、洗衣机、电冰箱等各种家用电器中是一个不可缺少的关键元件之一。例如收音机的“调台”就是利用电容器来实现的。那么,电容器的构造如何?它有什么性质及特点呢?1、定义:任意两彼此绝缘又相距很近的导体组成的装置一电容器2、结构:两导体(两极)绝缘物质(电介质)3、储电原理:两极正负电荷相互吸引而被储存下来4、充电:把电容器的两极和电源的正负极相连,两极就分别带上了等量的异种电荷,这个过程叫充电,充电过程中电路中有短暂的充电电流。5、放电:把充电后的电容器两极接通,两极上的正负电荷中和,电容器不再带电,这个过程叫放电。一电容器电容器是一种能储存电荷和能量的元件一极所带电荷量的绝对值叫电容器所带电荷量Q电容器的储电量与什么有关呢?不同的电容器容纳电荷的本领是不同的,就像不同的电容器容纳电荷的本领是不同的,就像不同的容器的装水量各不相同一样。为了衡量不同的容器的装水量各不相同一样。为了衡量电容器这种本领的异同,我们引入一个新的物电容器这种本领的异同,我们引入一个新的物理量——”电容理量——”电容“。“。通过实验探究发现同一只电容器在不同的充电电压下储电量不同,电压越大,储电量越大不同的电容器在相同的充电电压下,储电量往往不同这个比值能反映电容器本身的属性精确实验表明:同一只电容器,带电量与电势差的比值是一个定值QU不同的电容器的值不相同QU电荷量与电势差的比值能反映电容器容纳电荷的本领4、单位:国际制单位为法拉,简称法,符号F1F=106μF=1012pF常用单位有微法(μF)、皮法(pF)3、物理意义:描述电容器容纳电荷的本领二电容1、定义:电容器所带电量与两极板间电势差的比值叫电容器的电容,用符号C表示:QUQUC=2、定义式5、计算式:UQUUQQUQC1、下列说法正确的是()A、电容器一极带电+Q,另一极带电-Q,则此电容器不带电B、电容器两极板间电压越高,电容越小C、电容器所带的电荷越多,电容就越大D、电容器所带电荷增加一倍,则两极间的电压也一定增加一倍练习电容是反应电容器本身属性的物理量,不由外界因素电势差或电量决定,那由哪些因素决定呢?D三平行板电容器的电容平行板电容器的电容由哪些因素决定呢?猜想++++++静电计静电计是在验电器的基础上制成的,用来测量导体间的电势差,从指针的偏转角度就可以知道两个导体间的电势差。在Q和S不变时,d减小,U减小。由C=Q/U知:C增大。++++++静电计++++++静电计在Q和d不变时,S越小,U越大。由C=Q/U可知:C越小。++++++静电计++++++静电计在Q、d和S不变时,插入电介质(ε增大),U减小。由C=Q/U知:C增大。介质插入平行板电容器两极中后,使正负极板中的电荷更加不易相向运动而中和,从而C↑。电容:(决定式)1.电量Q、正对面积S保持不变时,距离d越大,C越小2.电量Q、距离d保持不变时,正对面积S越大,C越大3.电量Q、距离d、正对面积S保持不变时,插入介质,电容C变化K---静电力常量ε---介电常数S---正对面积d---间距探究结论三平行板电容器的电容4sCkd常见电介质的介电常数3、常用电容器:(1)按构造分:固定电容器:C不可变(符号为)可变电容器:C可改变(符号为)半可变电容器:C只能作微小改变(2)按介质分:纸介电容器:容量大,价格低,体积小;损耗大,有电感。云母电容器:介质损耗小,绝缘性能好,较稳定。4、电容器的重要指标:电容及额定电压。瓷介电容器:耐磨,寿命长;易破碎。电解电容器:容量大(介质薄且两极近),体积小;有极性,易漏电。(符号为:)(2)击穿电压:加在电容器两极上的极限电压。(1)额定电压:电容器长期工作所能承受的电压。一般情况下,工作电压应低于击穿电压。特别注意:电容器与电源相连不断开,电压保持一定。充电后与电源断开,电量保持一定四常见电容器1、有一正充电的平行板电容器,若使它的电荷量减少3×10-4C,其电压降为原来的三分之一,则()A、电容器原来的带电量可能是9×10-4CB、电容...
