三、磁场对通电导线的作用-(2)VIP免费

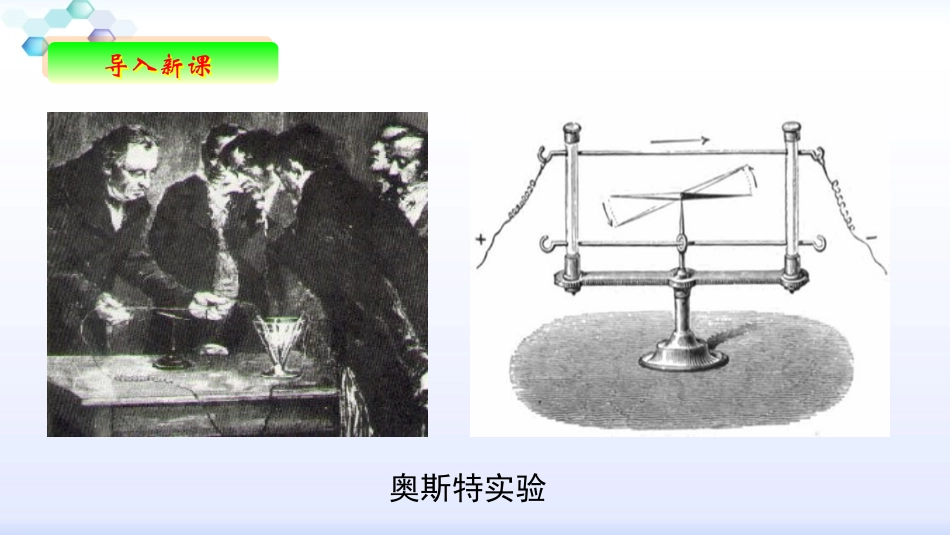

三、磁场对通电导线的作用-(2)_第1页
1/31

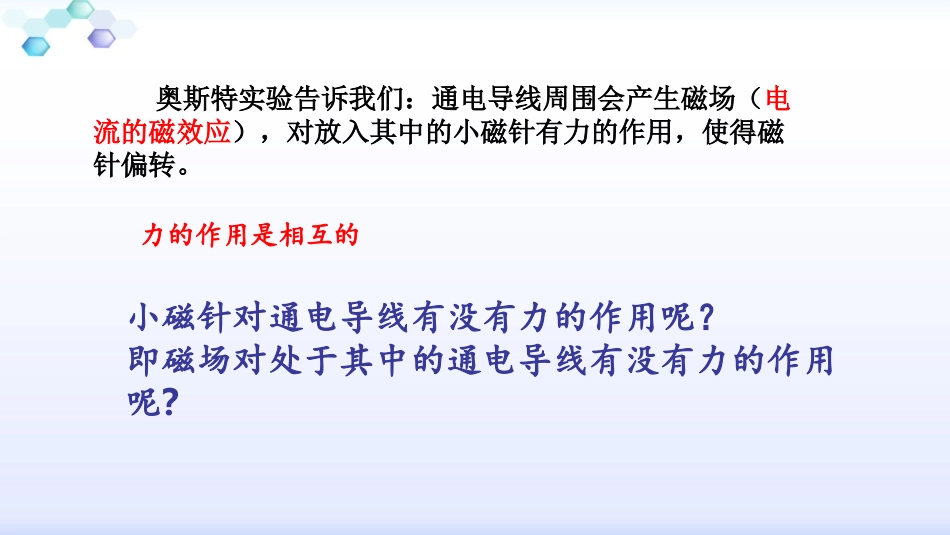

三、磁场对通电导线的作用-(2)_第2页
2/31

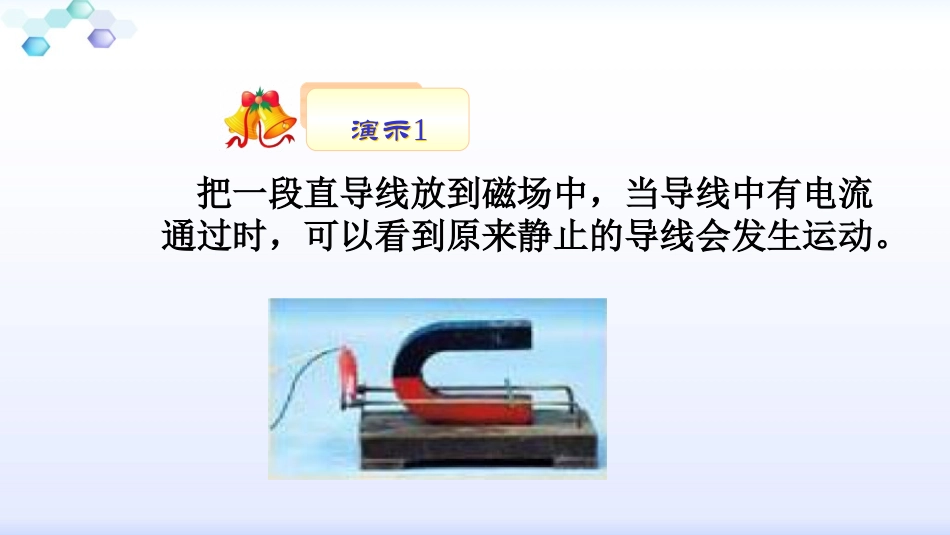

三、磁场对通电导线的作用-(2)_第3页
3/31
导入新课导入新课奥斯特实验奥斯特实验告诉我们:通电导线周围会产生磁场(电流的磁效应),对放入其中的小磁针有力的作用,使得磁针偏转。力的作用是相互的小磁针对通电导线有没有力的作用呢?即磁场对处于其中的通电导线有没有力的作用呢?演示1演示1把一段直导线放到磁场中,当导线中有电流通过时,可以看到原来静止的导线会发生运动。一.安培力2.3磁场对通电导线的作用物理选修1-1第二章磁场安培力:通电导线在磁场中受到的力安培(1775年-1836年)法国物理学家、化学家、数学家,在电磁作用方面的研究成就卓著。电流的国际单位安培即以其姓氏命名一.安培力一.安培力1.安培力:通电导体在磁场中受到的力称为安培力。2.现象:当导线方向与磁场方向垂直时,它所受的安培力最大当导线方向与磁场方向平行时,导线不受安培力当导线方向与磁场方向斜交时,它所受的安培力介于最大值和0之间。3.思考:影响安培力大小的因素有哪些?(垂直时)4.猜想:①导线的长度L;②电流的大小I。三块相同的蹄形磁铁并列放置。可以认为磁极间的磁场是均匀的。将一根导线悬挂在磁铁的两极间,有电流通过时悬线将摆动一个角度,通过这个角度可以比较安培力的大小。演示2演示2研究影响安培力大小的因素实验发现:②在同一磁场中,电流一定时,通电导线越长,导线所受安培力越大。精确的实验表明,通电导线在磁场中受到的安培力的大小,既与导线的长度L成正比,又与导线中的电流I成正比,即与I和L的乘积成正比。用公式表示为:F=BILB是比例系数①在同一磁场中,通电导线长度一定时,电流越大,导线所受安培力越大;一.安培力二.磁感应强度1.定义:B反映了磁场的强弱,叫做磁感应强度。2.公式:B=F/IL3.单位:特斯拉,简称:特(T)1T=1N/A·m4.方向:磁感应强度是矢量,方向与该点磁场的方向一致。亦即小磁针N极受力方向。沿磁感线的切线方向。5.物理意义:反映磁场的强弱三.安培力的方向安培力的方向——左手定则左手定则:伸开左手,使大拇指跟其余四个手指垂直,并且都跟手掌在一个平面内,把手放入磁场中,让磁感线垂直穿入手心,并使伸开的四指指向电流的方向,那么,大拇指所指的方向就是通电导线在磁场中所受安培力的方向。FBIF方向,既跟磁感应强度B的方向垂直,又跟电流I的方向垂直。再次提醒:一定要使用左手!BIF示意图例:左手定则运用IFFBB思考:如果放在磁场中的不是一段通电的导线,而是一个通电的矩形线圈abcd(如图),会发生什么现象?通电线圈在磁场中如何运动?通电线圈会转动起来四.电动机直流电动机示意图通电线圈在磁场中两边受力,但方向相反,发生顺时针转动。当线圈的平面与磁场垂直时,通电线圈受平衡力作用,达到平衡位置。这时由于惯性,线圈还会继续转动。线圈靠惯性越过平衡位置后,磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。直流电动机的原理Ö±Á÷µç¶¯»ú.flv1.构造:各种电动机中都有由定子和转子。(1)定子:电动机中固定不动的部分,可以是线圈,也可以是磁体。(2)转子:电动机中转动的部分,线圈镶嵌在硅钢片的槽中。(3)电刷和整流子:直流电动机中,可以将电流持续地提供给线圈,并适时地改变流入线圈的电流方向,它们能使转子按一个方向持续地旋转。2.种类:直流电动机、交流电动机3.应用:电动剃须刀、录音机、录像机、计算机、电动玩具、电力机车、电子钟表、电车、高速电梯……实际电动机大家谈:电动机给家庭生活带来了什么变化你家里哪些电器上有电动机?如果没有电动机,你家里的哪些工作要变电动为手动?如果没有电动机,你家里的哪些工作根本不能做了?小结FBIL四、电动机三、安培力的方向——左手定则5、匀强磁场:B的大小和方向处处相同,这个区域叫匀强磁场。4、方向:与该处磁场方向相同3、单位:特斯拉,简称特,国际符号是T2、物理意义:反映了磁场的强弱1、公式:二、磁感应强度3、方向:FB⊥,FI⊥,F垂直I、B所在平面。左手定则确定2、大小:F=BIL1、概念:通电导体在磁场中受到的力称为安培力F一、安培力问题:如图所示,两条平行的通电直导线之间会通过磁场发生相互作用请使...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三、磁场对通电导线的作用-(2)
