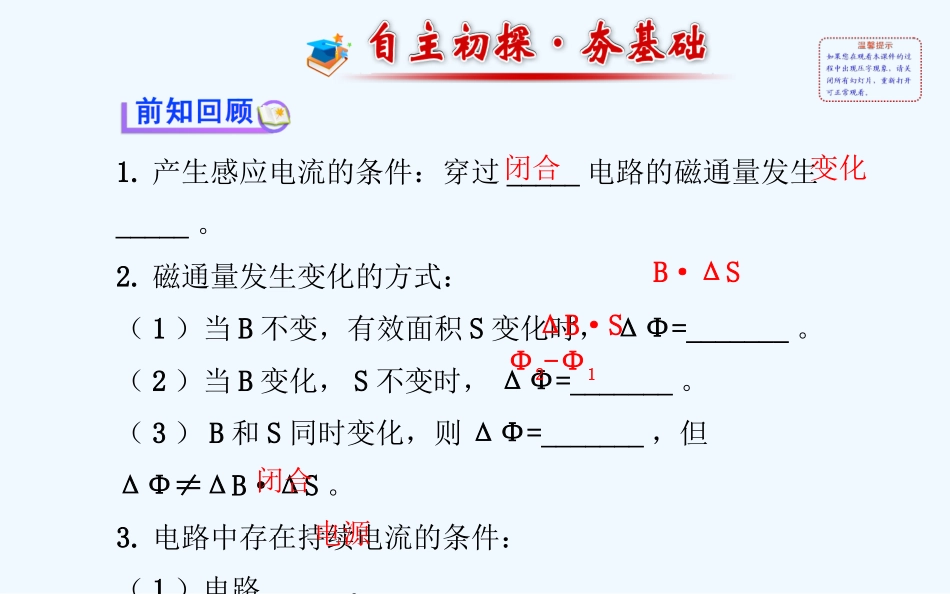

4法拉第电磁感应定律1.产生感应电流的条件：穿过_____电路的磁通量发生_____。2.磁通量发生变化的方式：（1）当B不变，有效面积S变化时，ΔΦ=_______。（2）当B变化，S不变时，ΔΦ=_______。（3）B和S同时变化，则ΔΦ=_______，但ΔΦ≠ΔB·ΔS。3.电路中存在持续电流的条件：（1）电路_____。（2）电路中有_____。闭合变化B·ΔSΔB·SΦ2-Φ1闭合电源一、电磁感应定律1.感应电动势：（1）感应电动势：在_________现象中产生的电动势。（2）电源：产生感应电动势的那部分导体相当于_____。（3）在电磁感应现象中，只要闭合回路中有感应电流，这个回路就一定有___________；回路断开时，虽然没有感应电流，但___________依然存在。电磁感应电源感应电动势感应电动势2.法拉第电磁感应定律：（1）内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的_______成正比。（2）表达式：E=____（单匝线圈）；E=______（n匝线圈）。变化率tnt二、导体切割磁感线时的感应电动势1.垂直切割：导体棒垂直于磁场运动，B、l、v两两垂直时，如图甲，E=____。Blv2.不垂直切割：导线的运动方向与导线本身垂直，但与磁感线方向夹角为θ时，如图乙，则E=____=_________。Blv1Blvsinθ三、反电动势1.定义：电动机转动时，由于切割磁感线，线圈中产生的_____电源电动势作用的感应电动势。2.作用：_____线圈的转动。阻碍削弱【思考辨析】1.判断正误：（1）在电磁感应现象中，有感应电动势，就一定有感应电流。（）（2）磁通量越大，磁通量的变化量也越大。（）（3）穿过某电路的磁通量变化量越大，产生的感应电动势就越大。（）（4）闭合电路置于磁场中，当磁感应强度很大时，感应电动势可能为零；当磁感应强度为零时，感应电动势可能很大。（）（5）只要穿过线圈的磁通量变化，就产生反电动势。（）提示：（1）×。不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就会产生感应电动势；有感应电动势不一定存在感应电流（要看电路是否闭合），有感应电流一定存在感应电动势。（2）×。Φ与ΔΦ的大小没有直接关系。穿过一个平面的磁通量大，磁通量的变化量不一定大。（3）×。感应电动势的大小取决于磁通量的变化率，而与Φ、ΔΦ的大小没有必然的联系。（4）√。根据法拉第电磁感应定律，感应电动势的大小取决于磁通量的变化率而不是磁通量的大小，所以上述两种情况均有可能。（5）×。反电动势是与电源电动势相反的电动势，其作用是削弱电源的电动势。产生反电动势的前提是必须有电源存在。2.问题思考：（1）导体棒运动速度越大，产生的感应电动势越大吗？提示：导体棒切割磁感线时，产生的感应电动势的大小与垂直磁感线的速度有关，而速度大，垂直磁感线方向的速度不一定大。所以，导体棒运动速度越大，产生的感应电动势不一定越大。（2）电动机工作时，通过电动机的电流I为什么要小于？（U为加在电动机两端的电压，R为电动机线圈的电阻）提示：由于电动机工作时，线圈转动切割磁感线而产生一个反电动势，使线圈两端的电压减小。所以，线圈中的电流I
