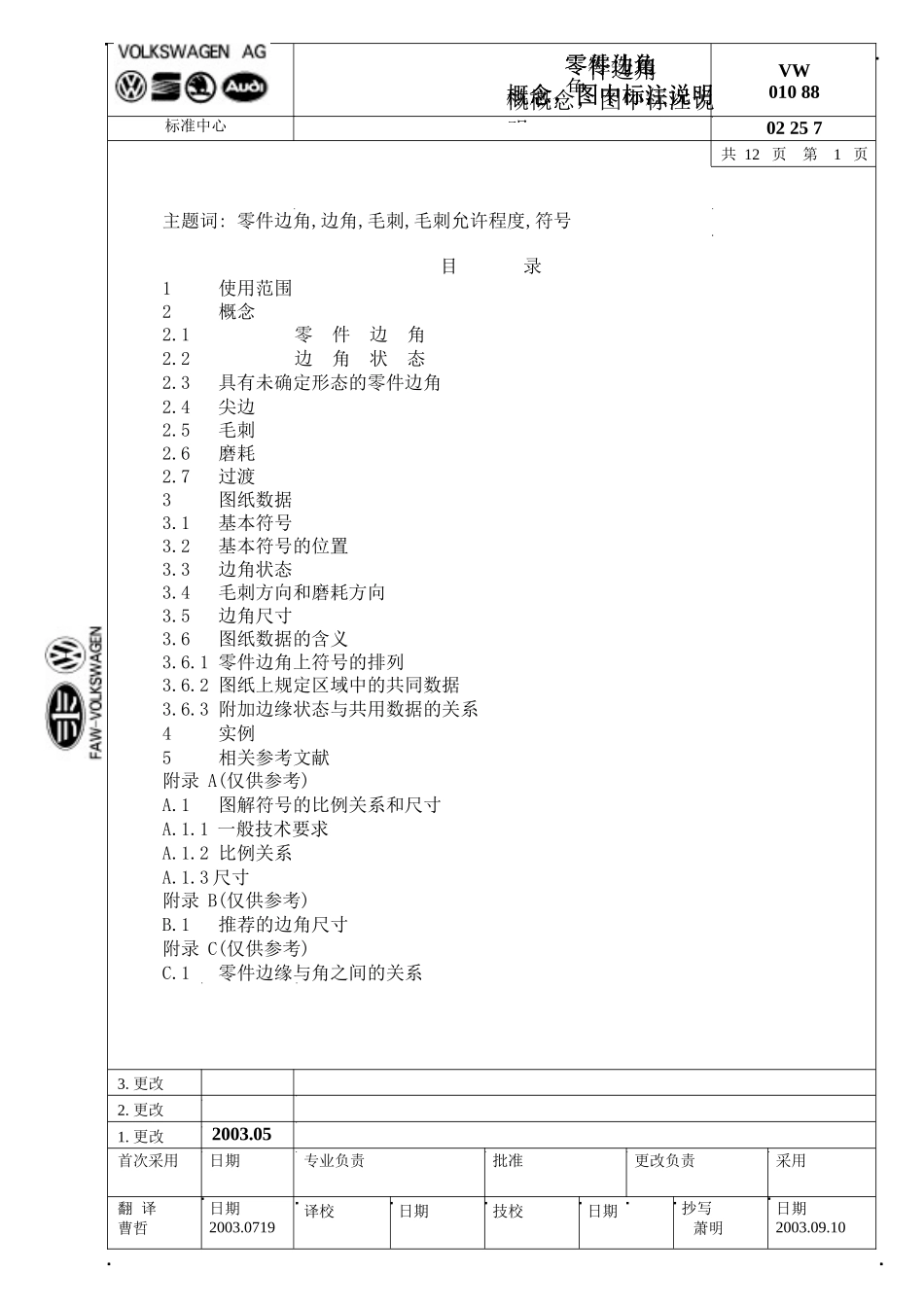

1VW01088标准中心02257主题词:零件边角,边角,毛刺,毛刺允许程度,符号共12页第1页目录1使用范围2概念2.1零件边角2.2边角状态2.3具有未确定形态的零件边角2.4尖边2.5毛刺2.6磨耗2.7过渡3图纸数据3.1基本符号3.2基本符号的位置3.3边角状态3.4毛刺方向和磨耗方向3.5边角尺寸3.6图纸数据的含义3.6.1零件边角上符号的排列3.6.2图纸上规定区域中的共同数据3.6.3附加边缘状态与共用数据的关系4实例5相关参考文献附录A(仅供参考)A.1图解符号的比例关系和尺寸A.1.1一般技术要求A.1.2比例关系A.1.3尺寸附录B(仅供参考)B.1推荐的边角尺寸附录C(仅供参考)C.1零件边缘与角之间的关系3.更改2.更改1.更改2003.05首次采用日期专业负责批准更改负责采用翻译曹哲日期2003.0719译校日期技校日期抄写萧明日期2003.09.10念，图中标注说明概念，图中标注说明概念，图中标注说明零件边角零件边角零零件边角件边角概概念，图中标注说明件边角概概念，图中标注说明VW01088修订同VW01088:1984-06比较,作了如下修改:－本标准进行了全面的修改,并与DINISO13715相适配－基本符号有更换－参考附录中所推荐的边角尺寸得到了确证－应用范例与DINISO13715适配以前的版本1984-06共12页第2页1适用范围本标准阐明了边缘状态的概念，并且对于在语言上独立于边缘状态的数据和在图纸中尚未确定的状态，规定了处理原则.2概念使用本标准时所涉及的概念如下：2.1零件边角两个面的交接线更深入的解释见附录C2.2边缘状态零件边角的几何形态和尺寸2.3具有未确定形态的零件边角尚未准确确定形态的零件边角2.4尖边偏离标准几何形状接近于零的零件外边缘或内边缘.2.5毛刺零件外边缘有材料伸出于标准几何形状之外,这是在机械加工或成型作业之后残留下来的材料，见图1和图2.2.6磨耗零件外边缘或内边缘向内(凹陷)偏离于标准几何形态,见图1,2,4和5.念，图中标注说明概念，图中标注说明概念，图中标注说明零件边角零件边角零零件边角件边角概概念，图中标注说明VW01088共12页第3页2.7过渡零件内边缘向外(凸出)偏离于标准几何状态,见图2和6.123磨耗范围尖边范围毛刺范围123磨耗范围尖边范围过渡范围图1.外边缘的边缘状态图2.内边缘的边缘状态a表示毛刺的边缘尺寸图3.几何毛刺的实例a表示磨耗的尺寸图4.在外边缘上磨耗的实例念，图中标注说明概念，图中标注说明概念，图中标注说明零件边角零件边角零零件边角件边角概概念，图中标注说明VW01088共12页第4页33.1图纸标注说明基本符号a表示磨耗的尺寸图5.在内边缘上磨耗的实例a表示过渡范围的尺寸图6.过渡范围零件边角状态是用图7中描绘的图解符号来指明的.凡属图解符号的尺寸数据,都要一一标注在图A.1中a1,a2或a3的区域.指引线的长短和方向(例如图14所示),可以按图纸的实际情况作安排.3.2基本符号的位置图7.基本符号零件边角常常带有不确定的几何形状,故零件边角数据应详加说明,例如:－零件边角单用数据－零件轮廓周围--零件边角单用数据－零件的全部或多数零件边角共用数据.念，图中标注说明概念，图中标注说明概念，图中标注说明零件边角零件边角零零件边角VW01088共12页第5页单用数据总是直接从属于某一线条(例如,可见的实体边缘,包括一定寸辅助线在内的线条),或者从属于某个点,也就是必须进行标注的、零件边缘的投影面的线条落脚点.共用数据为”零件边角”绘图区内全部相关的边缘所共用,它只在被描做一次性的标注.3.3边缘状态允许的边缘状态,系用符号单元+(加号)或－(减号)或±(加/减号),A.1中的规定)的基本符号上进行标注,以说明表1中相应的边缘状态符号单元+(加号)表示,与零件边角的理想形状相比,允许有材料盈余边缘毛刺和内边缘过渡.符号单元－(减号)表示,与零件边角的理想材料割舍,亦即要求有外边缘和内边缘的磨耗.如果只给出一个符号单元,则说明毛刺方向,或者磨耗及其量值都是相对于理想形状的偏差,可以由毛刺方向的数据或磨耗数据(见3.4通过尺寸数据(见3.5条)来确定.如果要求有一定的几何边缘形状(例如1×45°),则边缘形状必须按的加工范围或尺平行或垂直于卧态绘出的零件近旁在a1区内(按图.,亦即允许有外形状相比,要求有任意的.条)来确定,也可以VW01054标注尺寸.图8.符号单元±图9....
