29.1投影VIP免费

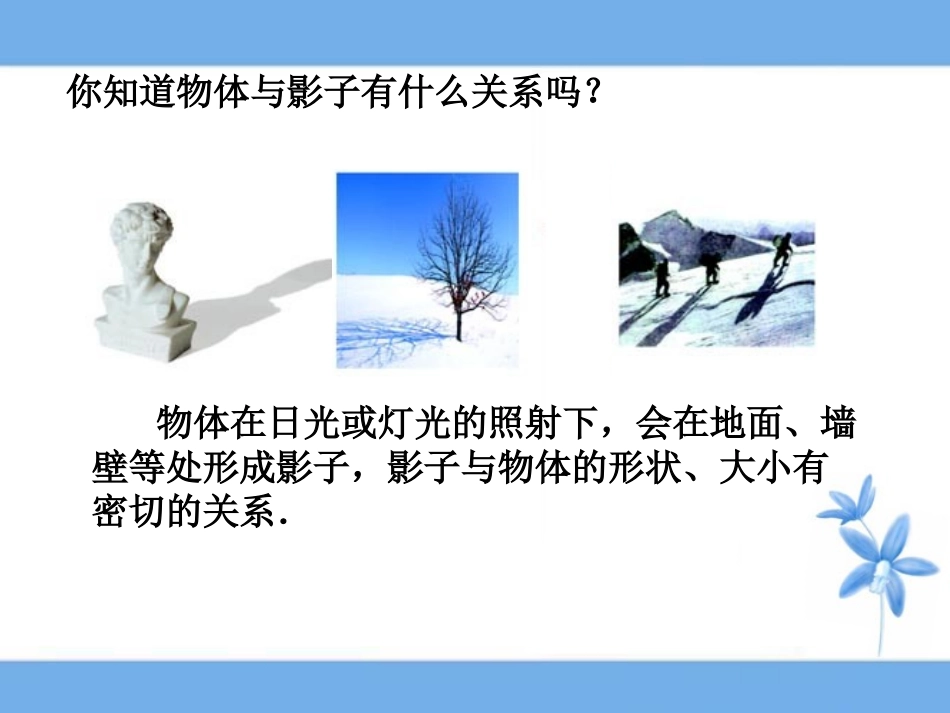

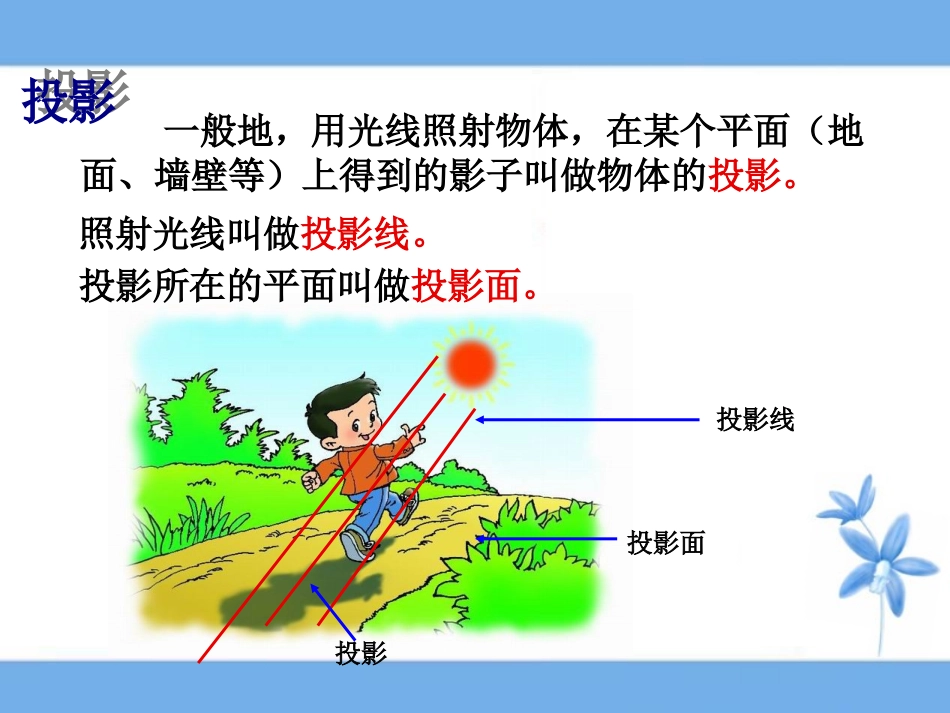

物体在日光或灯光的照射下，会在地面、墙壁等处形成影子，影子与物体的形状、大小有密切的关系．你知道物体与影子有什么关系吗？投影所在的平面叫做投影面。照射光线叫做投影线。投影面投影投影线一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影。由平行光线形成的投影是平行投影。例如太阳光或探照灯光的一束光中的光线。皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．例如：物体在灯泡发出的光照射下形成影子就是中心投影．由同一点（点光源）发出的光线形成的投影叫做中心投影．小结:1.什么叫投影?一般地,用照射物体,在上得到的影子叫做物体的投影.2.投影的分类:由形成的投影是平行投影(例如太阳光,探照灯光)由形成的投影是中心投影(例如灯泡)光线某个平面平行光线点光源发出的光线例3确定图中路灯灯泡所在的位置.作法：①过一根木杆的顶端及其影子的顶端作一条直线；o②再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O.点O就是路灯灯泡所在的位置.小结：物体上的点以及它们影子上的对应点的连线都过光源.议一议⑴如图是两棵小树在同一时刻的影子.请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线？作法：①过大树的顶端及其影子的顶端作一条直线；②再过小树的顶端及其影子的顶端作一条直线，两线相交于一点.由作法知两光线相交于一点，因此它们是灯光的光线.同一时刻，两根木棒的影子如图，请画出图中另一根木棒的影子。例5.某校墙边有甲、乙两根木杆。（1）某一时刻甲木杆在阳光下的影子如图所示，你能画出此时乙木杆的影子吗？(用线段表示影子)（甲）（乙）DD/EE/AB作法：（1）作直线DD/（2）过E作DD/的平行线，交AD/所在直线于点E/。BE/就是乙杆的影子。（2）在图中当乙木杆移动到什么位置时，其影子刚好不落在墙上？（3）在你所画的图形中有相似的三角形吗？为什么？（甲）（乙）DD/A平移由乙杆、乙杆的影子和太阳光线所构成的图形（即△BEE/）直到其影子的顶端E/抵达墙角为止。EE/B△ADD/与△BEE/相似议一议⑵如图的影子是在太阳光下形成的还是在灯光下形成的？画出同一时刻旗杆的影子(用线段表示).由画图知，两条光线是平行光线，因此是太阳光下形成的.画法：过旗杆顶端画直线与一条光线平行，与两树底端所在直线交于一点，旗杆底端到交点的线段就是旗杆的影子.下面两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。图1图2平行投影中心投影议一议下面两幅图分别是两棵小树在同一时刻的影子.你能判断出哪幅图是灯光下形成的，哪幅图是太阳光下形成的吗？练一练3⒈有天晚上，小丽和小刚在灯下玩耍，小刚突然高兴地对小丽说：“我踩到你的‘脑袋’了”。请在图中画出小丽在灯光下的影子(可用线段表示),并确定小刚此时所站的位置.A
