第1节探究磁场对电流的作用VIP免费

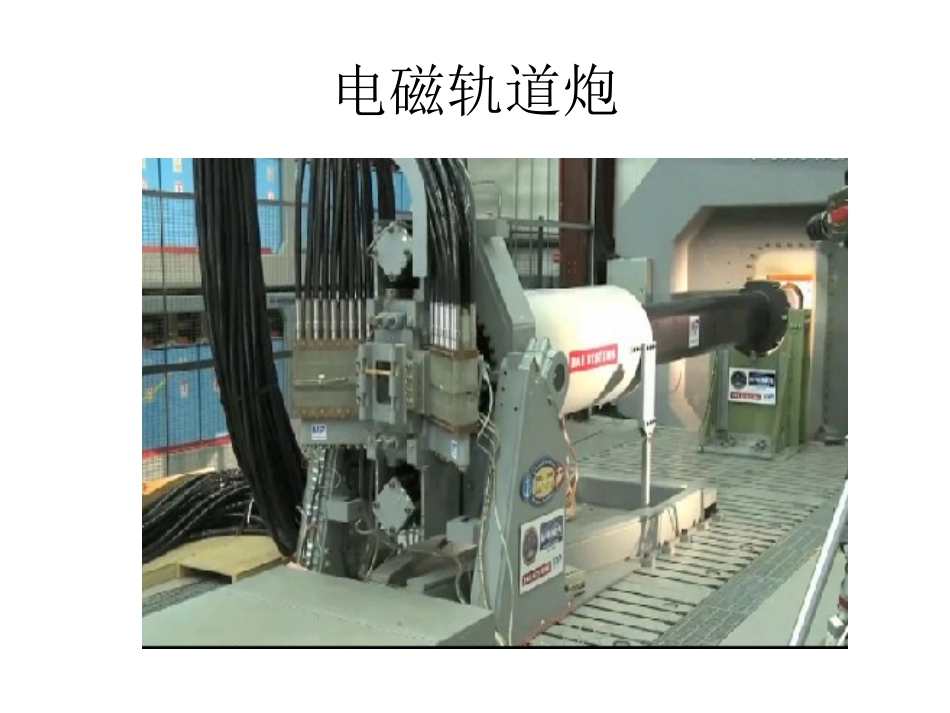

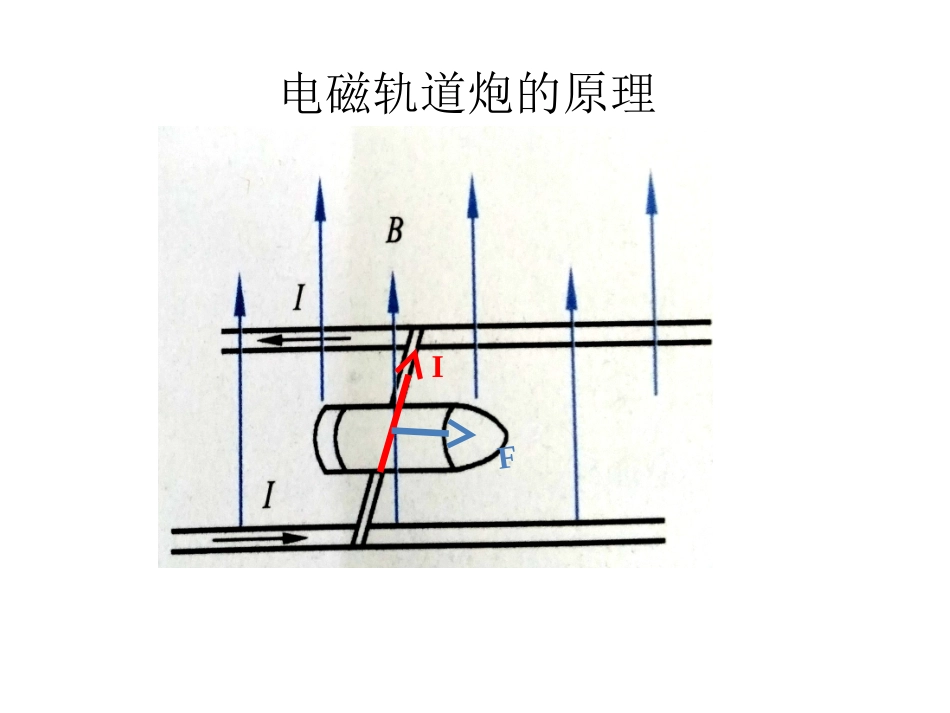

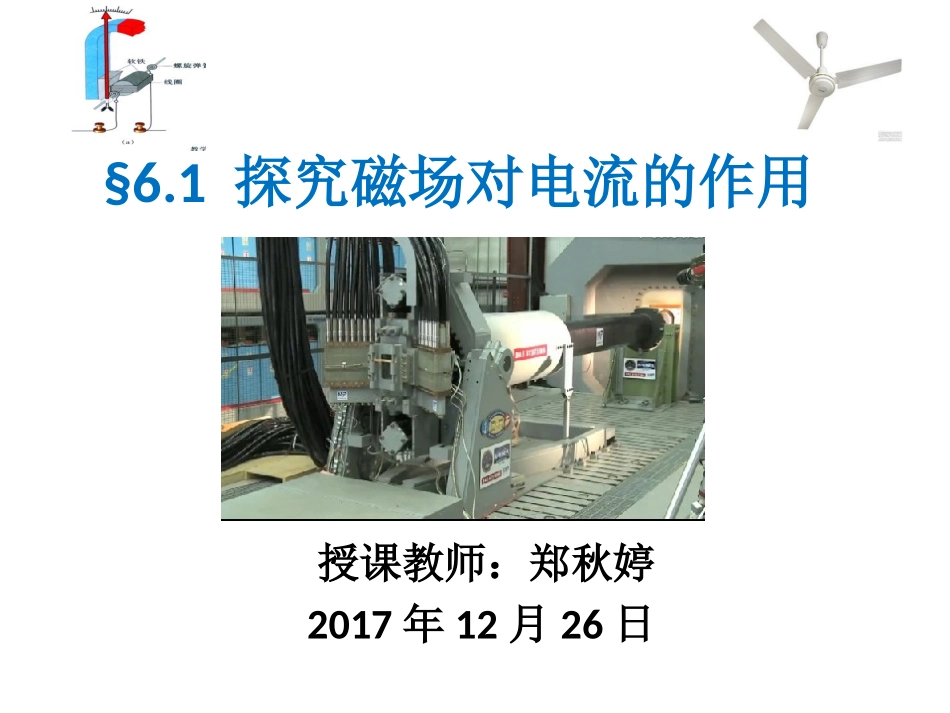

§6.1探究磁场对电流的作用授课教师：郑秋婷2017年12月26日电磁轨道炮电磁轨道炮的原理IF•我们把磁场对放于其中的通电的导线有力的作用，这个力叫安培力．安培安培（（17751775～～18361836年年）法国物理学家，他在物理学方面主要贡献是对电磁学的基本原理有重要的发现.探究一：安培力的大小猜猜看：通电导线所受的安培力与什么因素有关？1.磁感应强度B的大小2.电流I的大小3.通电导线长度L4.磁场与电流间的夹角θ….用控制变量法完成三个定性探究：2.保持磁场强弱和电流强度不变，研究安培力大小与导线长度间的关系；1.保持电流强度和导线长度不变，研究安培力大小与磁场强弱间的关系；3.保持磁场强弱和导线长度不变，研究安培力大小与电流强度间的关系。2.保持磁场强弱和电流强度不变，研究安培力大小与导线长度间的关系；3.保持磁场强弱和导线长度不变，研究安培力大小与电流强度间的关系。实验方案：影响安培力大小的因素实验结论：通电导线所处的磁场磁感应强度B越大，导线中的电流I越大，导线的长度L越长，导线所受的安培力F安越大。F的单位为牛顿（N），I的单位为安培（A），B的单位为特斯拉（T），L的单位为米（m）精确的实验研究表明：在匀强磁场中，安培力的大小正比于电流强度I、磁感应强度B和导线长度L的乘积F安∝BILF安=BILF安=kBIL（导线与磁场垂直时）安培力的大小F安=BIL4.磁场与电流间的夹角θ影响安培力大小的因素实验结论：当电流与磁场方向垂直时，F安最大；当电流与磁场方向平行时，F安=0当电流方向与磁场方向夹角为θ时：B1B2BFF安安=BILsinθ=BILsinθFF安安=BILsinθ=BILsinθILsinθθLsinθLsinθ可以理解为通电导体垂直于磁场的有效长度。可以理解为通电导体垂直于磁场的有效长度。3）当I与B有夹角时，F安=BILsinBIBIBI1）当IB，F安=BIL2）当I//B，F安=0F安=0F安=BILF安=BIL例.将长度为L、通有I电流的直导线放入一匀强磁场中，电流与磁场的方向如图所示，已知磁感应强度为B。试求出下列各图中导线所受安培力的大小IBIB30°IB探究二：安培力的方向探究二：安培力的方向猜猜看，安培力的方向与哪些因素有关？实验次数磁场方向电流方向实验所得F安方向12.在（1）实验中，改变磁场方向3.在（2）实验中改变电流方向影响安培力方向的因素实验通电导体在磁场中所受F安的方向跟电流I的方向和磁场B的方向有关。结论：只改变磁场方向，F安方向；只改变电流方向，F安方向；同时改变磁场和电流方向，F安方向。改变改变不变IBBFF安安大量的实验研究表明:当电流和磁场垂直时，B、I、F安三者两两互相垂直。IBBFF伸开左手伸开左手四指是电流方向四指是电流方向手心对着磁感线来的方向手心对着磁感线来的方向大姆指是安培力方向大姆指是安培力方向安培力的方向判定安培力的方向判定————左手定则左手定则实验验证左手定则实验次数磁场方向电流方向实验所得F安方向左手定则判断F安方向结果是否一致12.在（1）实验中，改变磁场方向3.在（2）实验中改变电流方向实验结论：F安方向（“遵守”或“不遵守”）左手定则。练习：下图中表示通电直导线在磁场中的受力情况，请标出电流方向或磁场力方向。FBBF×F无BBFIB磁场与通电导线不垂直时，如何判断F安的方向？BB磁场与通电导线不垂直时，如何判断F安的方向？BB1B2BB2FF书本P119T5标出图中炮弹的受力方向，并说说如何提高电磁炮的发射速度？感谢聆听！！感谢聆听！！•判断：确定电流的受力方向、磁场的方向、电流的方向••FFI×FIFFFIFIBFIBααBBIFαBI判定以下通电导线所受安培力的方向30°FFIIIBBB无无无无FFF同向电流F反向电流同向电流相互吸引。反向电流相互排斥。结论:例.如图所示，蹄形磁体用悬线悬于O点，在磁铁的正下方有一水平放置的长直导线，当导线中通以由左向右的电流时，蹄形磁铁的运动情况将是()A.静止不动B.向纸外平动C.N极向纸外，S极向纸内转动D.N极向纸内，S极向纸外转动CC例2如图，条形磁铁平放于水平桌面上，在它的正中央上方固定一根直导线，导线与磁场垂直，现给导线中通以垂直于纸面向外的电流，则下列说法正确的是：A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁对桌面的压...
