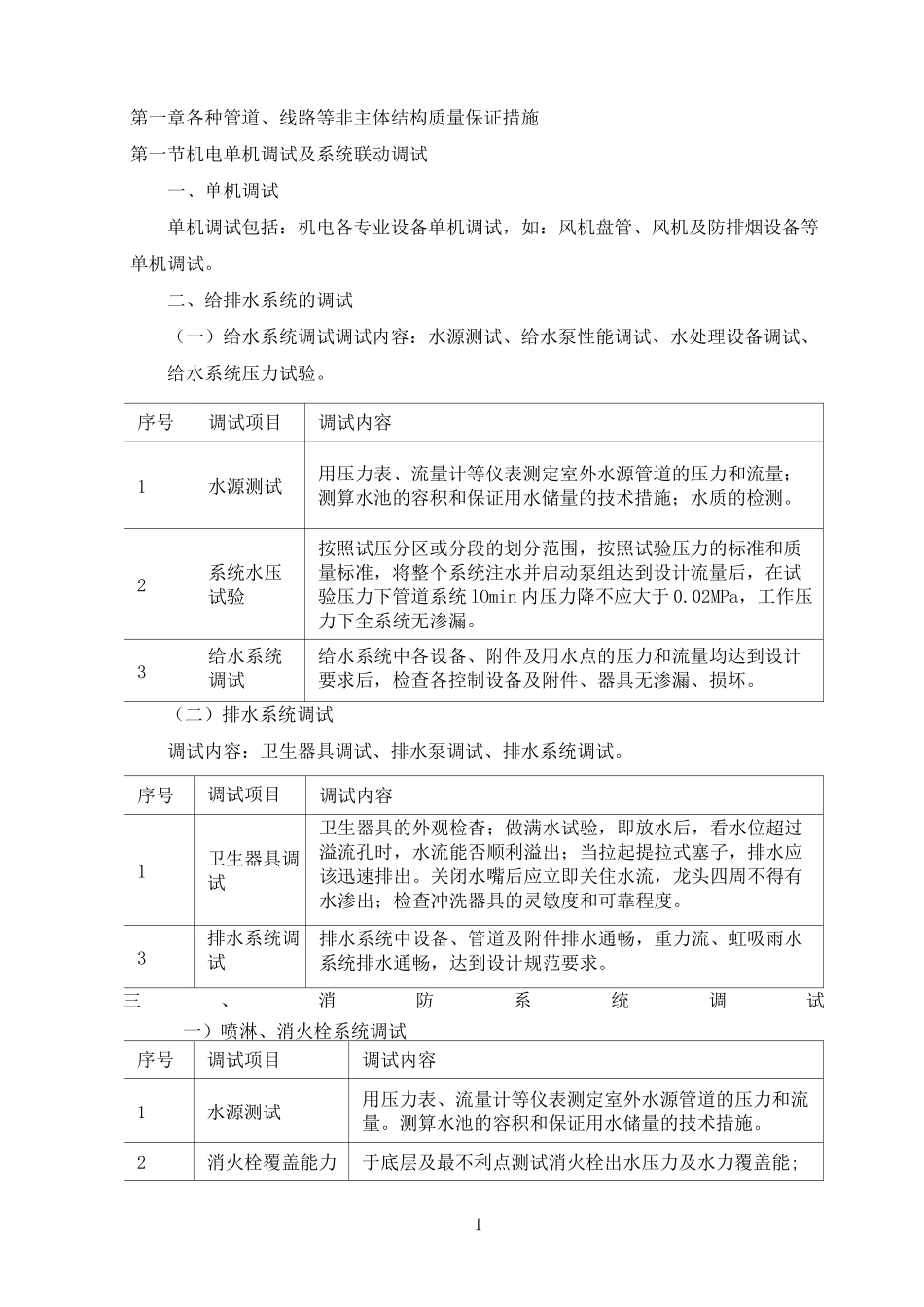

1第一章各种管道、线路等非主体结构质量保证措施第一节机电单机调试及系统联动调试一、单机调试单机调试包括：机电各专业设备单机调试，如：风机盘管、风机及防排烟设备等单机调试。二、给排水系统的调试（一）给水系统调试调试内容：水源测试、给水泵性能调试、水处理设备调试、给水系统压力试验。序号调试项目调试内容1水源测试用压力表、流量计等仪表测定室外水源管道的压力和流量；测算水池的容积和保证用水储量的技术措施；水质的检测。2系统水压试验按照试压分区或分段的划分范围，按照试验压力的标准和质量标准，将整个系统注水并启动泵组达到设计流量后，在试验压力下管道系统lOmin内压力降不应大于0.02MPa，工作压力下全系统无渗漏。3给水系统调试给水系统中各设备、附件及用水点的压力和流量均达到设计要求后，检查各控制设备及附件、器具无渗漏、损坏。（二）排水系统调试调试内容：卫生器具调试、排水泵调试、排水系统调试。序号调试项目调试内容1卫生器具调试卫生器具的外观检杳；做满水试验，即放水后，看水位超过溢流孔时，水流能否顺利溢出；当拉起提拉式塞子，排水应该迅速排出。关闭水嘴后应立即关住水流，龙头四周不得有水渗出；检查冲洗器具的灵敏度和可靠程度。3排水系统调试排水系统中设备、管道及附件排水通畅，重力流、虹吸雨水系统排水通畅，达到设计规范要求。三、消防系统调试一）喷淋、消火栓系统调试序号调试项目调试内容1水源测试用压力表、流量计等仪表测定室外水源管道的压力和流量。测算水池的容积和保证用水储量的技术措施。2消火栓覆盖能力于底层及最不利点测试消火栓出水压力及水力覆盖能;测试其测试值应符合现行验收规范要求。2测试其测试值应符合现行验收规范要求。（二）防排烟系统调试系统分类部位测试前提条件试内容楼梯间楼梯间门全部安装好；系统安装完毕。风机处旁通阀关闭。单机测试及楼梯间正压测试。合用前室前室门全部安装好；系统安装完毕。按消防规范要求，同时开启三层的正压送风口，风机处旁通阀关闭。单机测试及前室正压测试。排烟系统地下部分系统安装完毕，控制柜高低速均能控制；打开个防火分区防火阀或排烟风口。单机测试及各排烟口排烟量的测试。地上部分系统安装完毕；打开排烟系统的某一个防火分区的防火阀或排烟风口。单机测试及各排烟口排烟量的测试。四、通1空调系统调试（一）单机试运行1、热工仪表：温度传感器、流量传感器以及配套的DDC现场控制器，电动调节阀、多叶电动执行机构等应严格按照规范（GB50093-2002《自动化仪表工程施工及验收规范》）进行单体和系统模拟试验，其精度应高于产品说明书中技术指标。2、系统内电气设备：电机、变压器、控制柜、盘、电压、电流表应严格按照标准（GB50150-2006）等规程，作单体系统模拟试验，其精度满足有关技术标准要求。3、各型通风机（含新风机组，组合式空调器，风机箱）启动前再次盘车，确认无卡滞，试运转中方向正确，机组无异常振动，轴承温升不超过80°C，其电流功率,噪声应满足设计和产品说明书技术要求。4、防火调节阀、电动对开多叶调节阀应通电作模拟试验，确认开关灵活，密闭性能合格。（二）空调系统联合试运1、完成单机调试后可进行空调系统联合试运转，以检查设计、设备、仪表、电气、土建、安装质量是否满足各技术指标。2、联合试运、调效包括下列内容：（1）通风机、风机盘管、风量风压测定与调整。（2）系统与送回风口，新风口风量测试与调整。（3）主要运转设备噪声测定。(4)空调水系统进出水温度、流量、压力测定。3(5)防排烟系统、加压送风前室静压测定。(6)业主与设计要求的其它项目测定。3、联动试运不得少于8小时，值班人员应认真负责。4、风量测定与调整实测参数与设计参数偏差不大于10%。5、并入管网的各台水泵应作自动切换试验。6、合格噪声指标：风机盘管噪声W45dB(A)7、系统联试中认真作好记录，发现技术参数超标，迅速查明原因，并处理，不便当时处理的应下“问题清单”待联运后消缺。五、电气系统的调试(一)低压配电柜调试及试运行1、机械连锁调整：对避雷器、电压互感器、电流互感器等进行试验。对过流继电器、时间继电器、信号继电...
