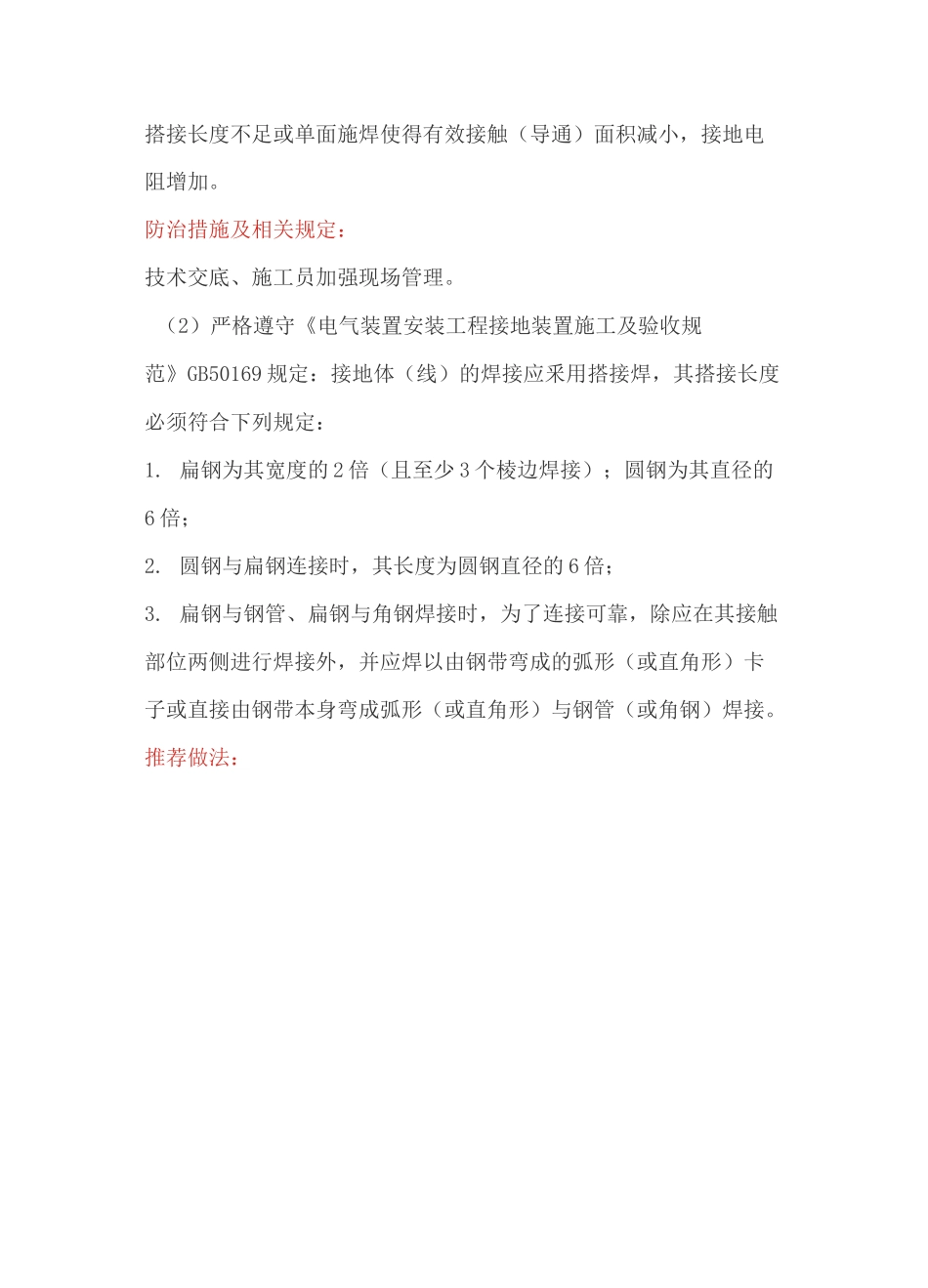

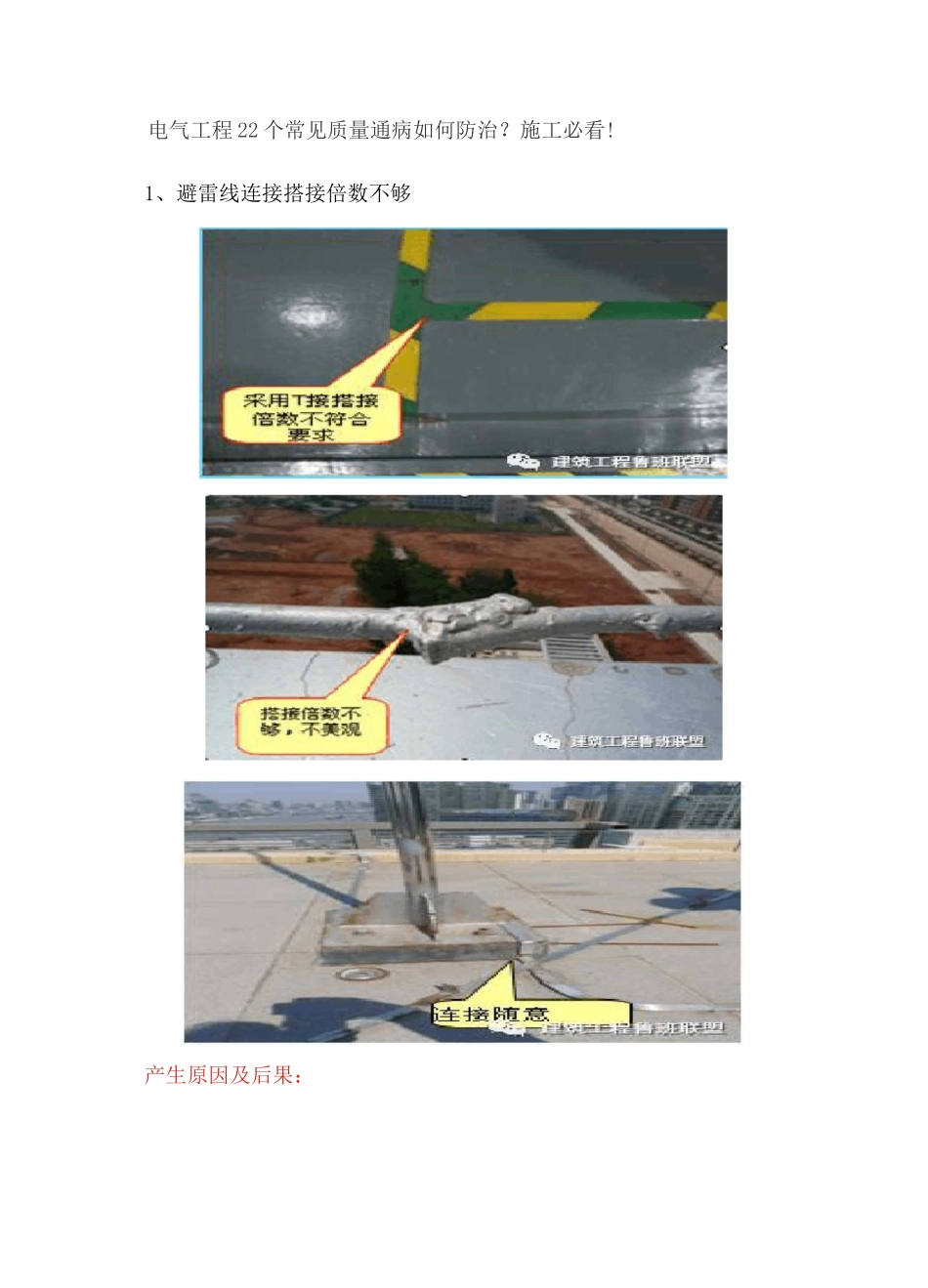

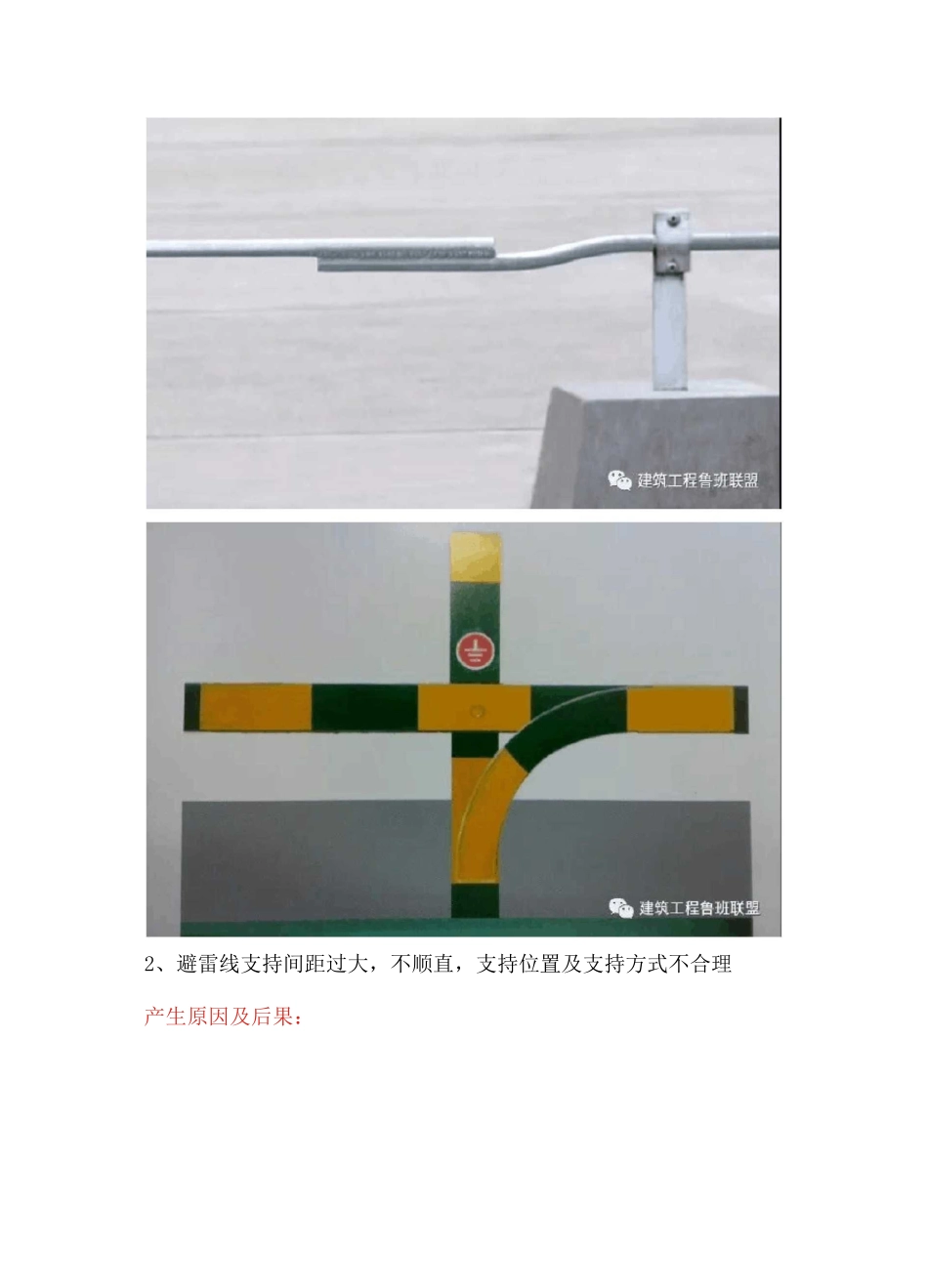

电气工程22个常见质量通病如何防治?施工必看!1、避雷线连接搭接倍数不够产生原因及后果:搭接长度不足或单面施焊使得有效接触(导通)面积减小,接地电阻增加。防治措施及相关规定:技术交底、施工员加强现场管理。(2)严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定:接地体(线)的焊接应釆用搭接焊,其搭接长度必须符合下列规定:1.扁钢为其宽度的2倍(且至少3个棱边焊接);圆钢为其直径的6倍;2.圆钢与扁钢连接时,其长度为圆钢直径的6倍;3.扁钢与钢管、扁钢与角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。推荐做法:2、避雷线支持间距过大,不顺直,支持位置及支持方式不合理产生原因及后果:(1)明敷接地引下线的间距均匀是观感的需要,规定间距的数值是考虑受力和可靠,使线路能顺直;要注意同一条线路的间距均匀一致,可以在给定的数值范围选取一个定值。(2)采用“T”字形支撑方式或相焊接的方式,实际上不利于避雷线的伸缩变形,也不美观,焊接部位易腐蚀。防治措施及相关规定:(1)支撑点与避雷网不用焊接方式,用比镀锌圆钢略大一点的套管制作卡具,镀锌后安装在女儿墙上。既让镀锌圆钢穿过去减少了焊点,保护镀锌层,增加使用寿命,也可让避雷网自由伸缩。(2)《电气装置安装工程-接地装置施工及验收规范》GB50169规定:支持件间的距离,在水平直线部分宜为0.5~1.5m,垂直部分宜为1.5~3m,转弯部分宜为03~0.5m。推荐做法:3、避雷带过伸缩缝(沉降缝)无补偿,引下线无标识产生原因及后果:由于建筑物伸缩缝、沉降缝以及避雷带自身热胀冷缩的原因,往往造成避雷带的扭曲、变形,既不美观,若避雷带拉伸变细将造成接地通路导通截面减小,影响导电性能。引下线不加以标识,于维护检修不便。防治措施及相关规定:(1)《电气装置安装工程-接地装置施工及验收规范》GB50169规定:在接地线跨越建筑物伸缩缝、沉降缝处时,应设置补偿器。补偿器可用接地线本身弯成弧状代替。(2)补偿器应位于伸缩缝、沉降缝中间位置。推荐做法:4、变配电室接地母线距墙面距过大,未刷黄绿标识,无临时接地检查接线桩,母线连接不符合要求产生原因及后果:(1)支撑和标识是规范及观感和警示要求;(2)接地检查接线桩是维护检修工作接地需要,保证专业安全;(3)母线正确连接是保证接地截面和接触电阻满足要求。防治措施及相关规定:《电气装置安装工程-接地装置施工及验收规范》GB50169中对明敷接地线的安装有下列要求:(1)接地线沿建筑物墙壁水平敷设时,离地面距离宜为250~300mm;接地线与建筑物墙壁间的间隙宜为10~15mm;(2)明敷接地线,在导体的全长度或区间段及每个连接部位附近的表面,应涂以15~100mm宽度相等的绿色和黄色相间的条纹标识。当使用胶带时,应使用双色胶带。中性线宜涂淡蓝色标志。(3)在接地线引向建筑物的入口处和在检修用临时接地点处,均应刷白色底漆并标以黑色标识,其代号为“Q”。同一接地体不应出现两种不同的标识。(4)在断路器室、配电间、母线分段处、发电机引出线等需临时接地的地方,应引入接地干线,并应设有专供连接临时接地线使用的接线板和螺栓。为保证接地线离墙距离一致,敷设时,可在支撑螺栓上垫一标准厚度的螺母。(5)镀锌扁铁接地母线转弯时可用氧乙炔烘弯,过渡方式圆润美观。推荐做法:蹋建筑工程鲁赃联盟5、接地线采用串联的方式产生原因及后果:接地线是起保护作用,若接地线采用串联连接,粗看起来,似乎金属电导管均接有保护接地线,仔细分析却存在着隐患。假如上图中的某一管路的接地螺拴松脱或断线,则在它以后的各导管所接的地线均会处于悬浮状态,一旦发生漏电,将会十分危险。防治措施:气管线及用电设备单独连接。推荐做法:n•6、电动机外壳未单独可靠接地,有接地标识的电动机没有与接地干线可靠连接产生原因及后果:设备一般是由电动机来驱动的,因此电动机外壳接地作为强制性条款来规定,是为了防止电动机外壳带电对人体造成人身伤亡事故,保证人体安全,因此电动机没有接地线是不允许运...
