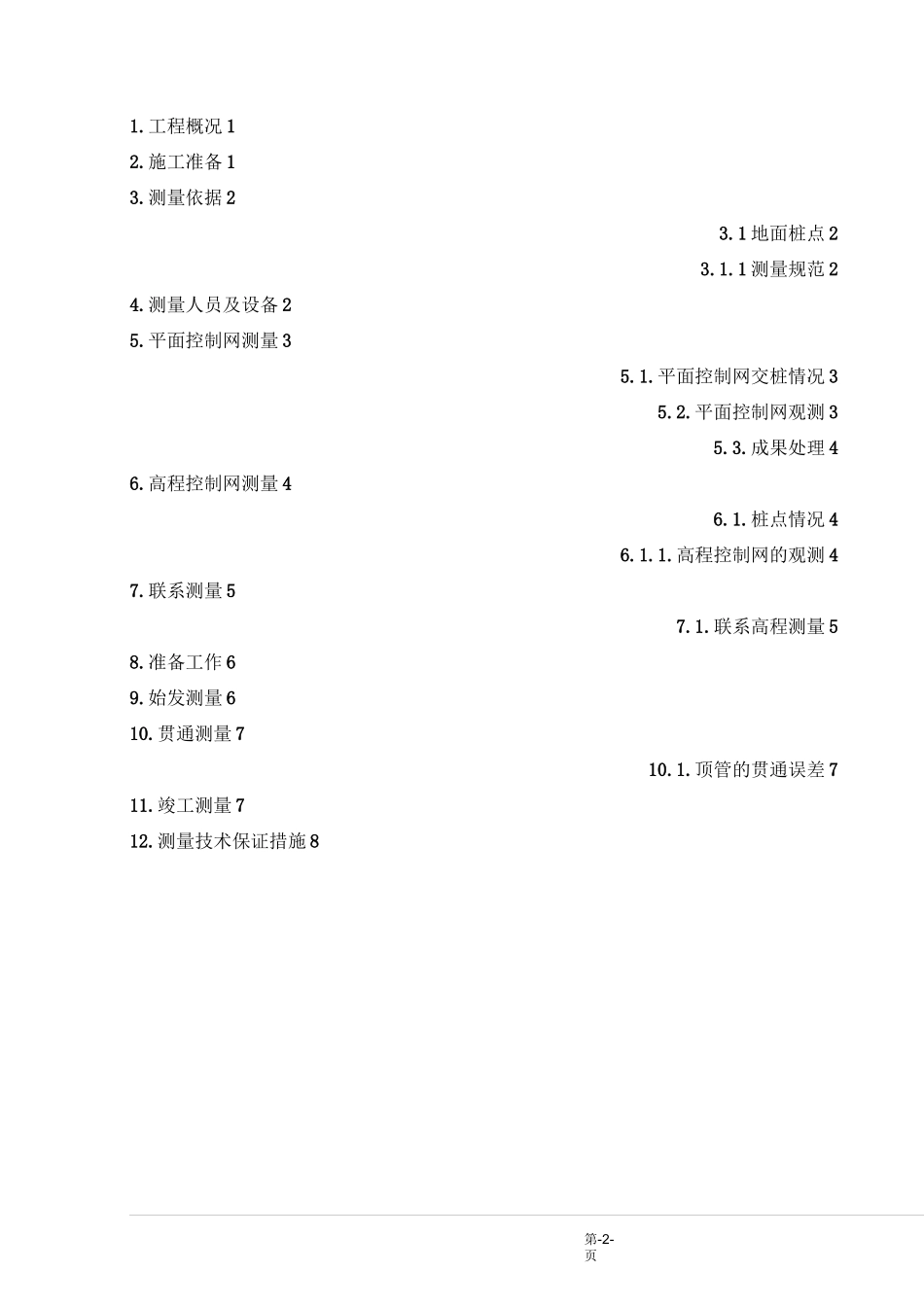

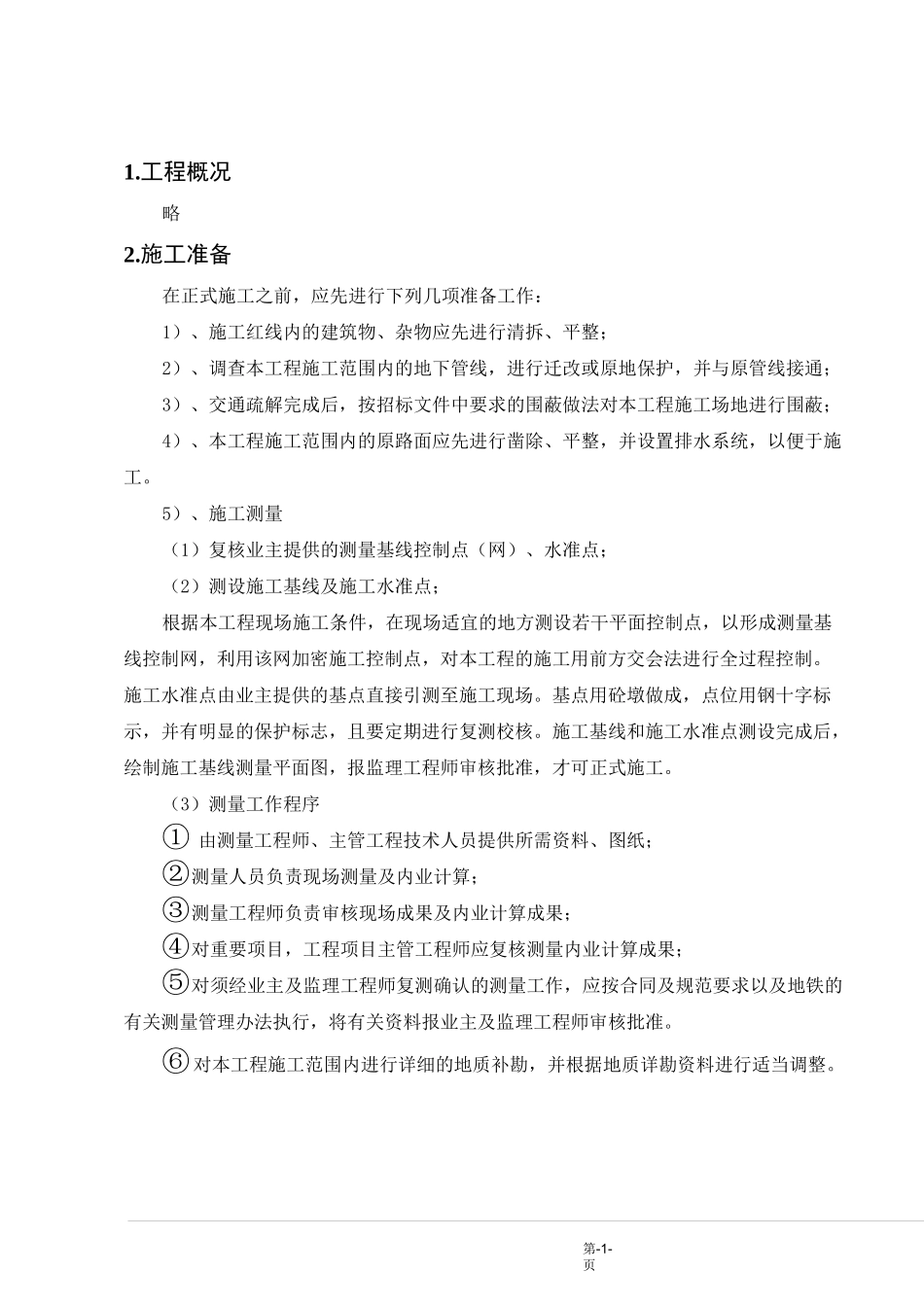

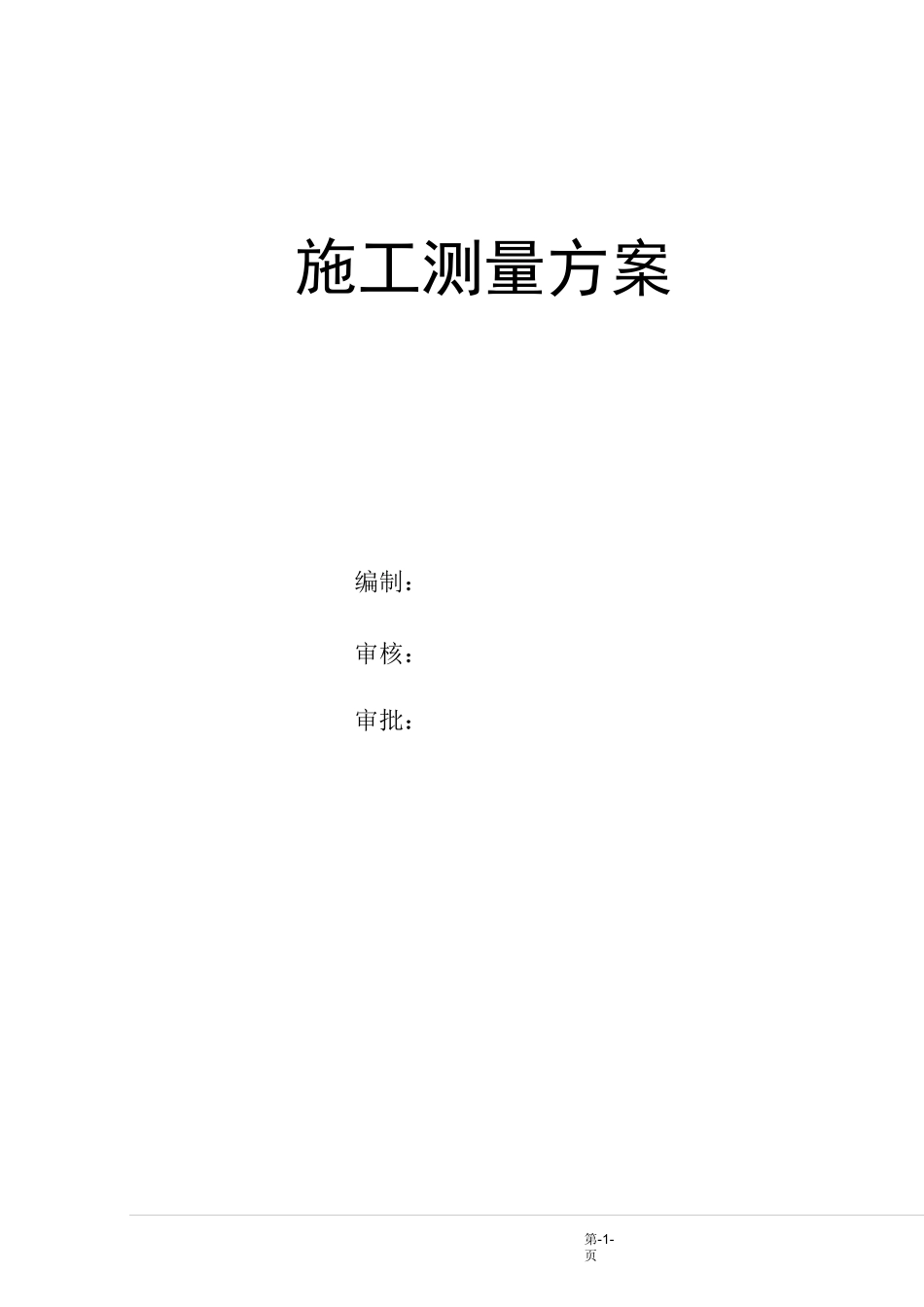

第-1-页施工测量方案编制：审核：审批：第-2-页1.工程概况12.施工准备13.测量依据23.1地面桩点23.1.1测量规范24.测量人员及设备25.平面控制网测量35.1.平面控制网交桩情况35.2.平面控制网观测35.3.成果处理46.高程控制网测量46.1.桩点情况46.1.1.高程控制网的观测47.联系测量57.1.联系高程测量58.准备工作69.始发测量610.贯通测量710.1.顶管的贯通误差711.竣工测量712.测量技术保证措施8第-1-页1.工程概况略2.施工准备在正式施工之前，应先进行下列几项准备工作：1）、施工红线内的建筑物、杂物应先进行清拆、平整；2）、调查本工程施工范围内的地下管线，进行迁改或原地保护，并与原管线接通；3）、交通疏解完成后，按招标文件中要求的围蔽做法对本工程施工场地进行围蔽；4）、本工程施工范围内的原路面应先进行凿除、平整，并设置排水系统，以便于施工。5）、施工测量（1）复核业主提供的测量基线控制点（网）、水准点；（2）测设施工基线及施工水准点；根据本工程现场施工条件，在现场适宜的地方测设若干平面控制点，以形成测量基线控制网，利用该网加密施工控制点，对本工程的施工用前方交会法进行全过程控制。施工水准点由业主提供的基点直接引测至施工现场。基点用砼墩做成，点位用钢十字标示，并有明显的保护标志，且要定期进行复测校核。施工基线和施工水准点测设完成后，绘制施工基线测量平面图，报监理工程师审核批准，才可正式施工。（3）测量工作程序①由测量工程师、主管工程技术人员提供所需资料、图纸；②测量人员负责现场测量及内业计算；③测量工程师负责审核现场成果及内业计算成果；④对重要项目，工程项目主管工程师应复核测量内业计算成果；⑤对须经业主及监理工程师复测确认的测量工作，应按合同及规范要求以及地铁的有关测量管理办法执行，将有关资料报业主及监理工程师审核批准。⑥对本工程施工范围内进行详细的地质补勘，并根据地质详勘资料进行适当调整。第-2-页3.测量依据3.1地面桩点业主单位交付的平面导线控制点、精密水准点及测量成果报告书。3.1.1测量规范1）、《广州地区建筑基坑支护技术规定》（GJB02-98）2）、《建筑地基基础设计规范》（GB5007-2002）3）、《地下铁道、轻轨交通工程测量规范》（GB50308-2008）4）、《建筑基坑工程监测技术规范》（GB50497-2009）5）、《建筑变形测量规程》（JGJ-97）6）、《国家一、二等水准测量规范》GB/T12897-20067）、本工程相关的勘察、设计图纸或文件及相关会议的精神。8）、国家和广东市有关管线保护、管理、监督、检查的文件、通知等。4.测量人员及设备为了做到测量成果准确无误，本工程测量坚持三级管理，配备测量经验丰富的工程技术人员和先进精密的测量仪器。经理部测量队进行日常的施工放样，并安排专业人员对测量工作进行检查、复核。公司测量队负责布置、测量加密控制点，复测导线点和水准点。4.1.管理制度及人员配备基坑测量工作是一项系统工程，对人员和设备要求很高，测量组至少要保证3名测量人员以满足现场各种测量作业。（见表1）表1：主要人员安排表姓名职责备注测量组长中级测量工测量副组长中级测量工成员测工成员测工成员测工4.2.测量仪器设备1、本工程拟使用测量仪器设备如表2所示第-3-页表2：主要测量设备名称、数量及精度要求序号设备名称数量规格、型号标称精度备注1徕卡全站仪1TS062〃2+2PPm已有2光学水准仪1NA20.7mm/km已有3徕卡平板测微器1NA20.3mm/km已有4铟瓦尺22m0.3mm/km已有5塔尺15m3mm已有2、测量组织机构图如下：公司测量组经理部测量组顶管工点测量组导线测量小组5.平面控制网测量5.1.平面控制网交桩情况因第一次交桩点位WJ021点位于广茂铁路与周门路交叉涵洞处、WJO22点位于南源牌坊前，据我单位施工场地较远，特重新加密控制点Z1、Z2、Z3、Z4、Z5、Z6、Z7、Z8作为我项目工程平面控制网，其中控制点Z6、Z7位于我项目始发井场地周围；注：（新布设控制网桩点点位数据由公司精测队测得，并上报业主审核过）。5.2.平面控制网观测精密导线测量的主要技术要求如下表所示：表3：精密导线测量的主要技术要求平均边长（m）导线总长度（Km）每边测距中误差（mm）测距相对中误差...
