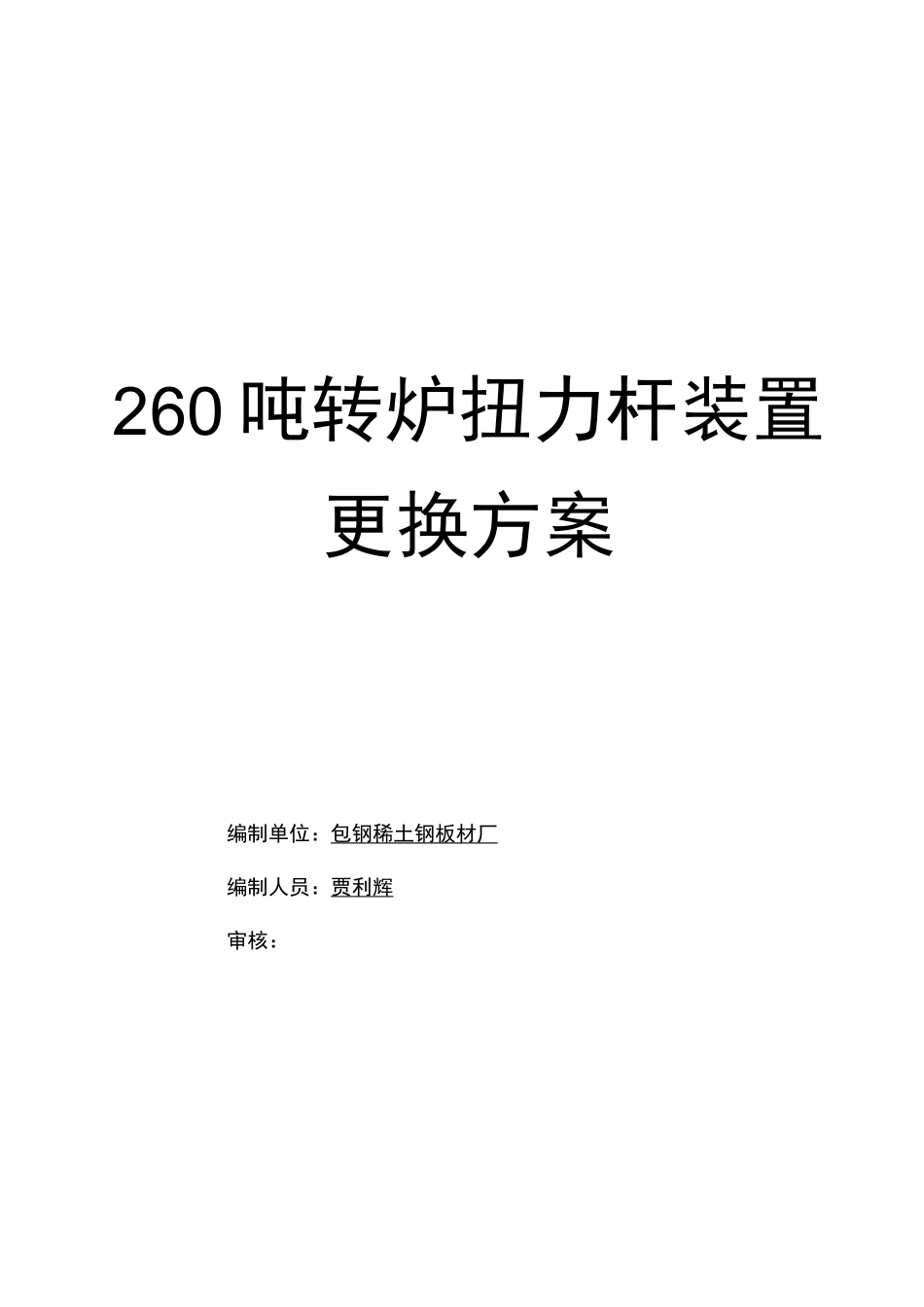

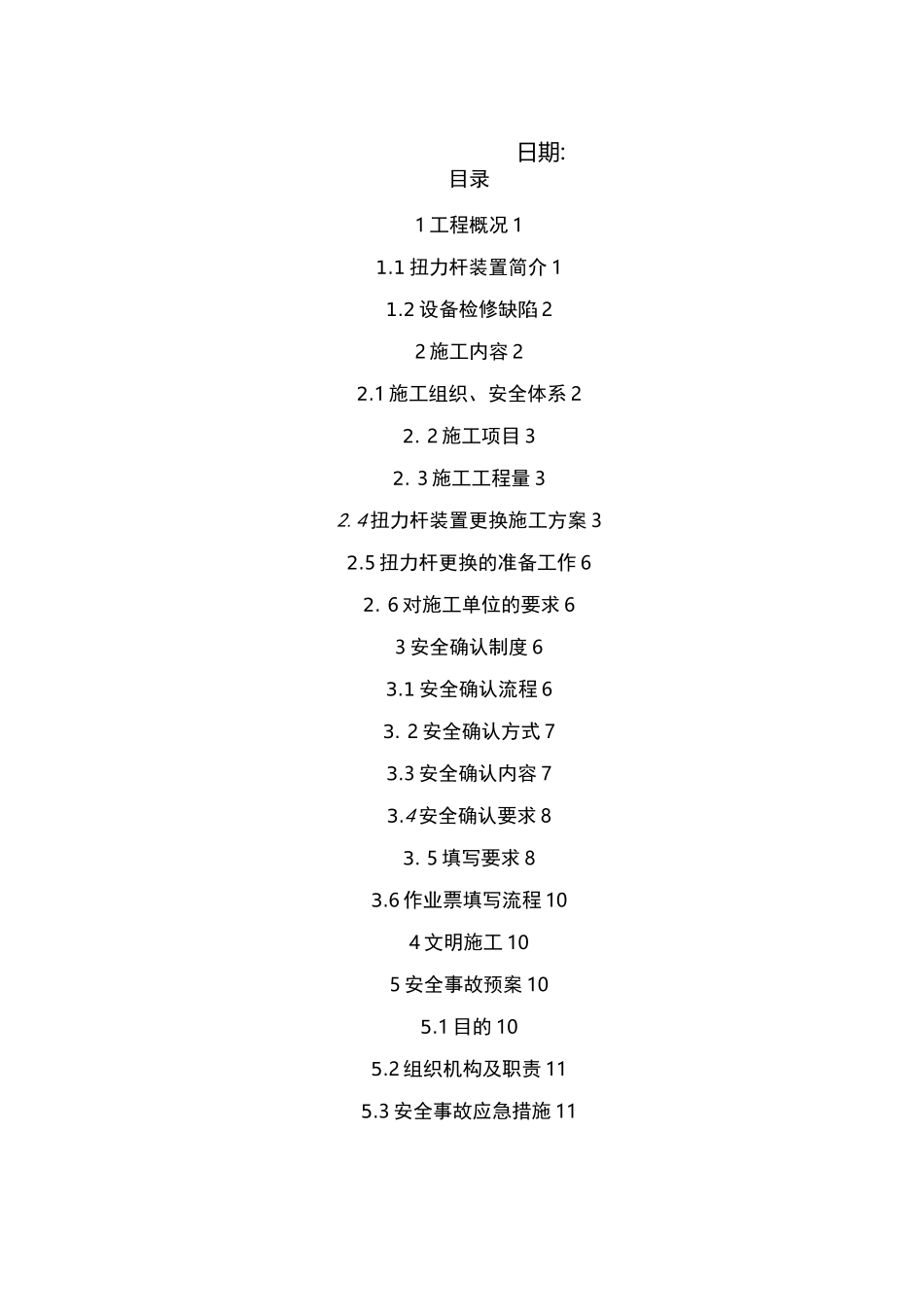

260吨转炉扭力杆装置更换方案编制单位:包钢稀土钢板材厂编制人员:贾利辉审核:日期:目录1工程概况11.1扭力杆装置简介11.2设备检修缺陷22施工内容22.1施工组织、安全体系22.2施工项目32.3施工工程量32.4扭力杆装置更换施工方案32.5扭力杆更换的准备工作62.6对施工单位的要求63安全确认制度63.1安全确认流程63.2安全确认方式73.3安全确认内容73.4安全确认要求83.5填写要求83.6作业票填写流程104文明施工105安全事故预案105.1目的105.2组织机构及职责115.3安全事故应急措施115.4注意事项112260吨转炉扭力杆装置更换方案1工程概况1.1扭力杆装置简介倾动机构扭力杆系统主要是用來抵消倾动转炉所产生的倾动反力矩,它可以减缓冲击、振动载荷,改善机构的工作条件,延长零部件的寿命。1.1.1扭力杆组成及结构倾动机构扭力杆装置主要有轴承座、下较座、上較座、扭力杆以及相关附件组成。扭力杆及扭力杆轴承结构如图1所示。1.1.2扭力杆设备基本参数1、扭力杆装置总重为15445KG;2^扭力杆总长度为5620mm:1.2设备检修缺陷1、倾动系统摇炉时有点头、晃动,异响严重,扭力杆轴承损坏。2、扭力杆装配尺寸不合适或是关节轴承之间间隙增大。2施工内容2.1施工组织、安全体系32.2施工项目1、倾动扭力杆安装尺寸测量,矫正;2、更换扭力杆;2.3施工工程量1、上下較连接座螺栓(M68)拆除8条,扭力杆地脚螺栓拆除8条;2、扭力杆安装尺寸测量;3、11米挡害平台拆除,相关干涩管道拆除,吊点焊接等4、旧扭力杆吊出,新扭力杆吊入;5、新扭力杆测量调整,螺栓紧固。2.4扭力杆装置更换施工方案2.4.1项目介绍因扭力杆装置在生产使用过程中关节轴承间隙增大,损坏,需要整体更换扭力杆,把废旧扭力杆吊出,新件装上,同时需要测量、调整。2.4.2人员安排:电焊工1人,气焊工1人,架工1人,钳工8人,测量2人,指挥1人,甲方配合人员1人。2.4.3工器具备件准备4电焊机1台,气焊1套,10T导链3台,5T导链2台,2T导链2台,液压扳手1套(M68和M80的紧固扳手),大锤2把,撬棍4根,手砂轮1台,抛光机1台,测量器具1套,吊装钢丝绳2根。50T吊车1台。2.4.4危险源扭力杆装置整体更换存在众多危险因素,具体有如下几项:液压伤害、机械伤害、吊装伤害、物体打击2.4.5安全措施1、更换前倾动必须停电,办理停电手续,挂配。2、使用液压扳手必须按照操作规程执行,紧固螺栓时,必须有防护罩扣好或是作业人员远离,防止螺栓碎裂崩伤他人。3、扭力杆倾动平台作业时,禁止向下抛物,防止砸伤他人;4、吊装时必须用大于本体重量1.5倍的钢丝绳,并由加工系绳,设专人指挥,防止断绳伤人。5、使用的导链必须提前检查好链子,防止断链伤人。6、上倾动地脚螺栓洞设置爬梯,并按照护栏,同时提前制作地脚螺栓支撑架。2.4.6施工步骤1、清理扭力杆倾动平台卫生,提前安装照明,同时倾动炉口摇到向上(0度),办理停电,挂配。2、扭力杆机构拆除拆除,松开扭力杆机构地脚螺栓;用气割片掉立杆与二次减速机连接螺栓的防松挡铁并松开螺栓;拆除减速机室上部盖板用炉前加料跨天车与2台5t倒链配合将扭力杆装置整串吊出。由于本次中修扭力杆装置整体拆安,因此减速机上部盖板应打开的大一些,确保吊装通道畅通。3、确认全部拆开后,用3台10T倒链,2台5吨导链配合50T吊车将扭力杆吊出;4、扭力杆吊出后,测量人员开始测量基础水平,用调整垫片调整。5、扭力杆机构轴承座底板安装先清理原轴承座下混凝土基础,凿毛并去除油污,由于原來建设施工时地脚螺栓与螺栓套筒间灌入了二次灌浆料,地脚螺栓不能在套筒中自由摆动,因此应先清除套筒内灌浆料。安装轴承座底板,每个轴承座底板下用10组调整垫板组调整标高水平度,并找正其他各部位置尺寸。5垫板组采用座浆法施工。整体测量完,划完线后,同时东西两扭力杆基础调平后,用50T吊车和导链配合将新备件装入,装入后继续测量、校核、调整;6、扭力杆机构安装(扭力杆与立杆整体到货,整体安装,按规范找正各部位置尺寸。)7、把地脚螺栓把地脚螺栓前应检查各形位尺寸,检查扭力杆的水平度,把螺栓的过程要用N3水准仪或方水平监测扭力杆水平度,采取对角把螺栓的方法,先用50%扭矩进行初拧,全部拧完...
