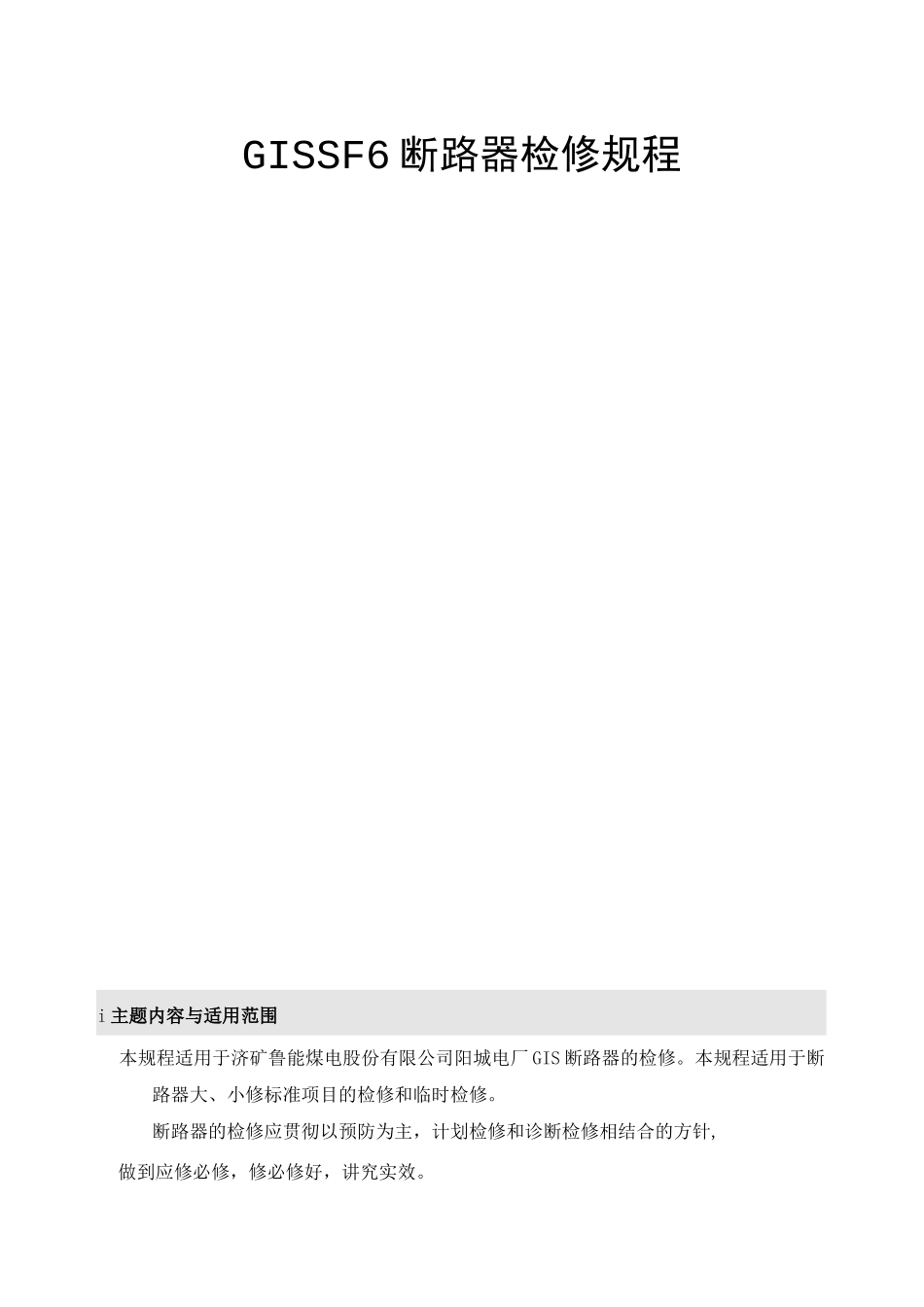

GISSF6断路器检修规程i主题内容与适用范围本规程适用于济矿鲁能煤电股份有限公司阳城电厂GIS断路器的检修。本规程适用于断路器大、小修标准项目的检修和临时检修。断路器的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针,做到应修必修，修必修好，讲究实效。2引用标准DL/T639—1997DL/T595—96六氟化硫电气设备运行，试验及检修人员安全防护细则六氟化硫电气设备气体监督细则电气设备预防性试验规程SF6断路器检修导则3概述SF6断路器所配用机构为弹簧储能型，优于油断路器所用电磁或液压机构。油断路器配用的电磁机构需要大功率的合闸电源，给运行维护带来一定的不便，所用的液压机构，每到高温天气容易发生泄压、渗漏油等问题。SF6断路器普遍采用弹簧机构，动作快、电源容量小，便于维护。3.1主要技术参数序号项目单位数据1TZVOE7O1勺额疋电^压KVL-i\JL-i2额定频率HZ503额定电流A31504额定短路开断电流KA505额定短时耐受电流KA506额定短日路关合电流KA125口丿、口v1—11—1i/Tu7额定峰值耐受电流KA1258额疋动稳疋中流（3S）KA50ALALLAvlLuU9首相开断系数1.510分闸时间msiri~=人TP陌n-f*Jnor11全丿1断时间周波2・512合闸时间ms70±1013分闸速度m/s5起罟14合闸速度M/s32+0-315机械寿命(分、合次数)次300016额定SF6气压MP0.617SF6气体年漏气率%<0.53.2机械检查数据序号项目单位技术要求1动触头行程mm145±32动触头接触行程mm61±23操作机构连杆行程mm97±13.3控制回路与辅助回路参数序号项目单位数据1分合闸线圈电压VDC2202分闸线圈电流A23合闸线圈电流A23.4储能电机参数序号项目单位数据1弹簧机构用电机电压VDC2202弹簧机构用电机功率V450W3电机额定电压储能时间S错误!未找到引用源。153.5SF6气体压力参数(20°C)序号项目单位数据1额定气体压力MPa0.62补气报警压力MPa0.55±0.023断路器闭锁压力MPa0.5±0.024检修标准项目4.1每1-2年的检查和维护项目4.1.1外观检查4.1.2检查SF6气体压力4.1.3检查液压机构的管路4.1.4弹簧操作机构的检查4.1.5检查电气控制部分动作是否正常4.2每5年检查维护项目4.2.1完成4.1中规定的检修项目。4.2.2检查密度继电器的动作值。4.2.3测量断路器动作时间、极间同期性及分、合闸速度。4.3本体大修周期一般10年进行一次。4.4凡是本体大修必须进行操作机构大修。机构大修除结合本体大修外,还需6年进行一次。4.5弹簧操作机构检修和电气试验项目4.5.1SF6气体的回收及处理；4.5.2本体的解体检修；4.5.3储能电机的检修；4.5.4控制系统的检修；4.5.5进行修后的电气和机械特性试验；4.5.6现场清理及验收。4.5.7清扫和检查断路器外观；4.5.8检查断路器SF6气体压力值；4.5.9密度继电器校验；4.5.10压力开关校验；4.5.11操作机构各部件检查；4.5.12检查SF6泄漏；4.5.13分合闸线圈直流电阻及绝缘电阻测量；4.5.14控制回路绝缘电阻测量；4.5.15操作试验；4.5.16动作特性测量；4.5.17导电回路电阻测量；4.5.18清理现场及验收。4.5.19DL/596-1996中规定的电气预防性试验项目。5检修前的准备5.1查阅档案了解断路器的运行情况5.1.1运行中所发现的缺陷和异常情况；5.1.2查阅上次大修总结和技术档案；5.1.3熟悉设备图纸，安装说明书和本检修规程。5.2编制大修手册5.2.1人员组织及分工；5.2.2制定大修项目，编制施工网络图；5.2.3落实大修材料和备品配件计划，清理专用工具；5.2.3.1专用工器具气管与减压阀、专用扳手、真空泵、SF6气体充气管路、机械特性测试仪、动作电压校验仪、导电回路电阻测试仪、试灯、单臂电桥、万用表、兆欧表5.2.3.2材料导电膏、0型圈、真空硅脂、挡圈、SF6气体、高纯氮气等5.2.4编制断路器大修H、W点质量监督计划表5.3准备好专用工作服，防毒面具及其他防护用品6工艺要求6.1外观检查6.1.1清扫盆式绝缘子，检查无破损、裂纹。6.1.2检查主接线端子无过热痕迹。6.1.3检查断路器接地连接应可靠、牢固。6.1.4检查机构箱地脚螺栓无松动，如有松动予以紧固。6.1.5检查断路器位置指示应正确。6.1.6切断控制回路电源。6.1.7插入分闸和合闸闭锁销。6.1.8拆除接线端子引线。6.2SF6气体回收及高纯氮冲洗6.2.1将回收装置上的充气接头和密度继电器上的自封接头...
