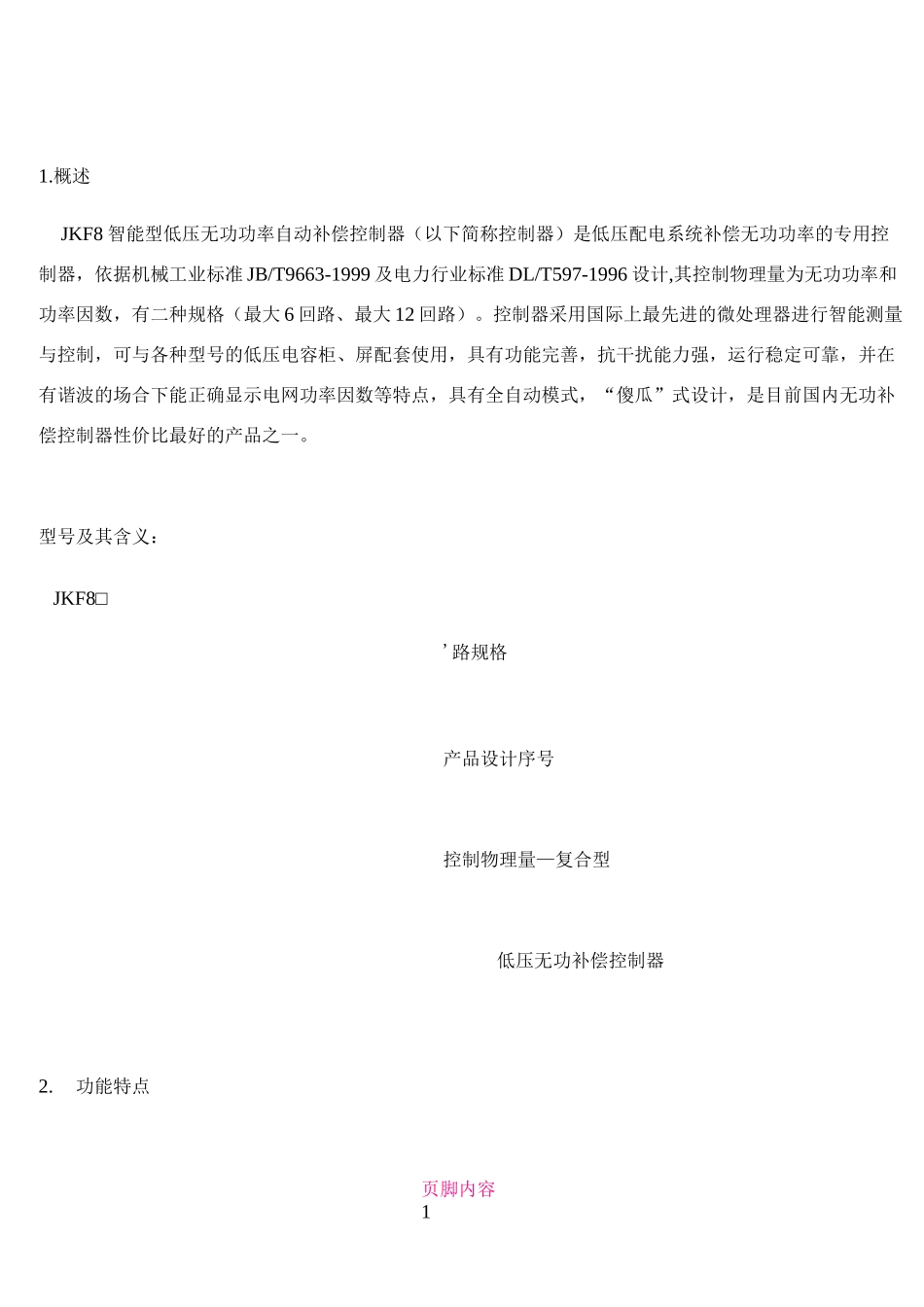

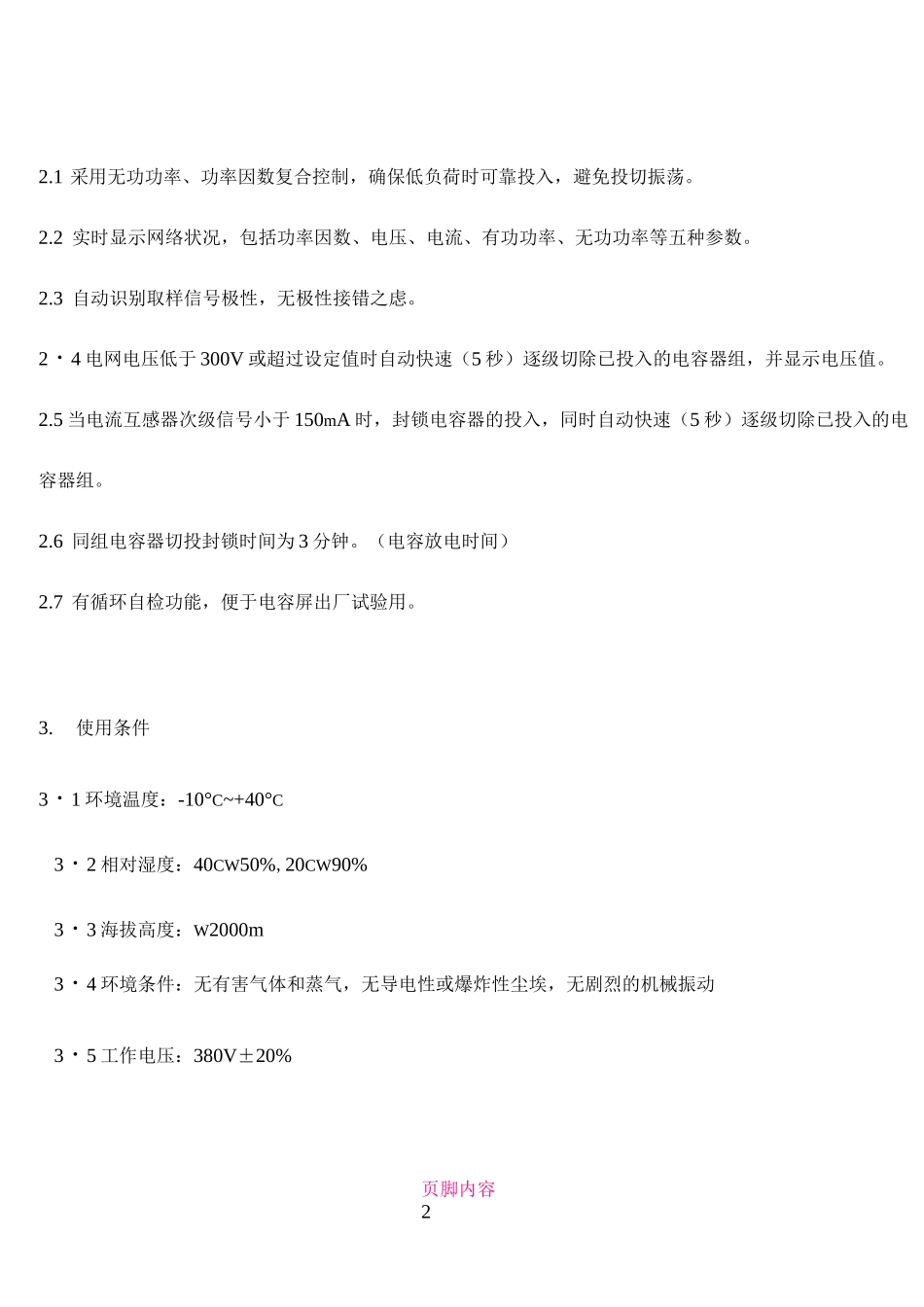

页脚内容11.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。型号及其含义：JKF8□'路规格产品设计序号控制物理量—复合型低压无功补偿控制器2.功能特点页脚内容22.1采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。2.2实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。2.3自动识别取样信号极性，无极性接错之虑。2・4电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。2.5当电流互感器次级信号小于150mA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组。2.6同组电容器切投封锁时间为3分钟。（电容放电时间）2.7有循环自检功能，便于电容屏出厂试验用。3.使用条件3・1环境温度：-10°C~+40°C3・2相对湿度：40CW50%,20CW90%3・3海拔高度：W2000m3・4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动3・5工作电压：380V±20%页脚内容34.技术参数项目技术参数取样电压380VAC±20%取样电流150mA~5A额定频率50Hz±5%欠电流封锁<150mA电流变比设置外接取样电流互感器变比设定范围为：5~800,设置比值（出厂预置60表示300/5）延时时间设置5~120秒（出厂预置30秒）设定模式全自动模式（显示代码1）：投入门限和切除门限不需设定人工设定模式（显示代码0）：投入门限和切除门限需人工设定投入门限设置全自动模式：取小步电容器组人工模式：无功设定值，l~l20kvar（出厂预置10kvar）页脚内容4切除门限设置功率因数，0.85~-0・95连续可调（出厂预置1・00）过电压门限设置400V~456V(出厂预置430V)回路数设置JKF8-6（1~6回路可设）、JKF8-12（1~12回路可设）工作方式自动循环投切/手动运行最大功耗15W输出触点容量5A/220V(或3A/380V)重量约1.5Kg5.安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120mmX120mmX130mm,安装开孔尺寸113mmX113mm，嵌入深度为130mm。6.功能介绍6.1工作原理控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150mA）,将显示所测电网功率因数COS①。在全自动设定模式下控制器将进行“自学过程”，在这初始化过程中，控制页脚内容5器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。不管在全自动设定模式或人工设定模式下，控制器将根据所测电网感性无功量与无功门限QS比较，如电网的感性无功量大于投入门限时，滞后指示灯开始闪动，经过延时逐渐投入补偿电容器组直至使电网的无功量低于投入门限值，且功率因数不超过目标功率因数而停止投入，当电网的功率因数超过目标功率因数时超前指示灯开始闪动，将自动快速（5秒）逐级切除已投入的电容器组。6.2全自动设定模式：本产品出厂可不作任何设定，接线正确即可使用，达到傻瓜功能。在全自动设定模式下所显示的总电流、无功功率、有功功率的值不是真实值。（自动状态指示灯开始闪烁，进入全自动模式）6.3人工设定模式：适合熟悉无功补偿人员根据系统情况进行设定。在人工设定模式下，第一次开机使用时必须正确设定电流互感器的变比。例如：用户的取样电流互感器的变比为1000/5A则其控制器变比应设置为200。（F-6SET200）6・4无功门限的设定：无功门限QS的设定对电容器的投切频繁程度（影响电容器寿命）有至关重要的影响。QS设定过小，电容器投切频繁（产生振荡）；QS设定过大，影响补偿效果。因此QS的最小设定值不能小于最小电容器组的千乏数。例如：用户为8回路电...
