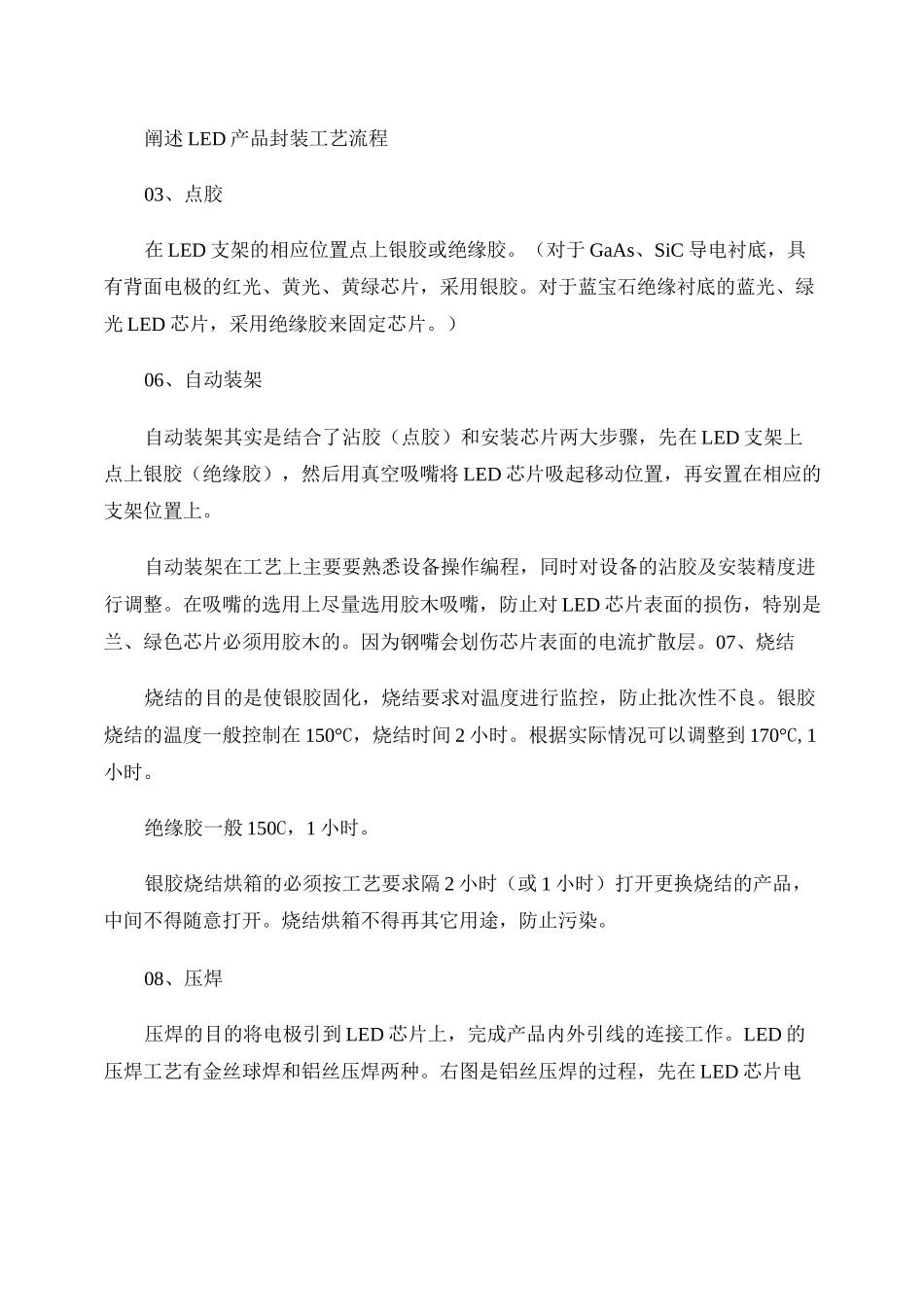

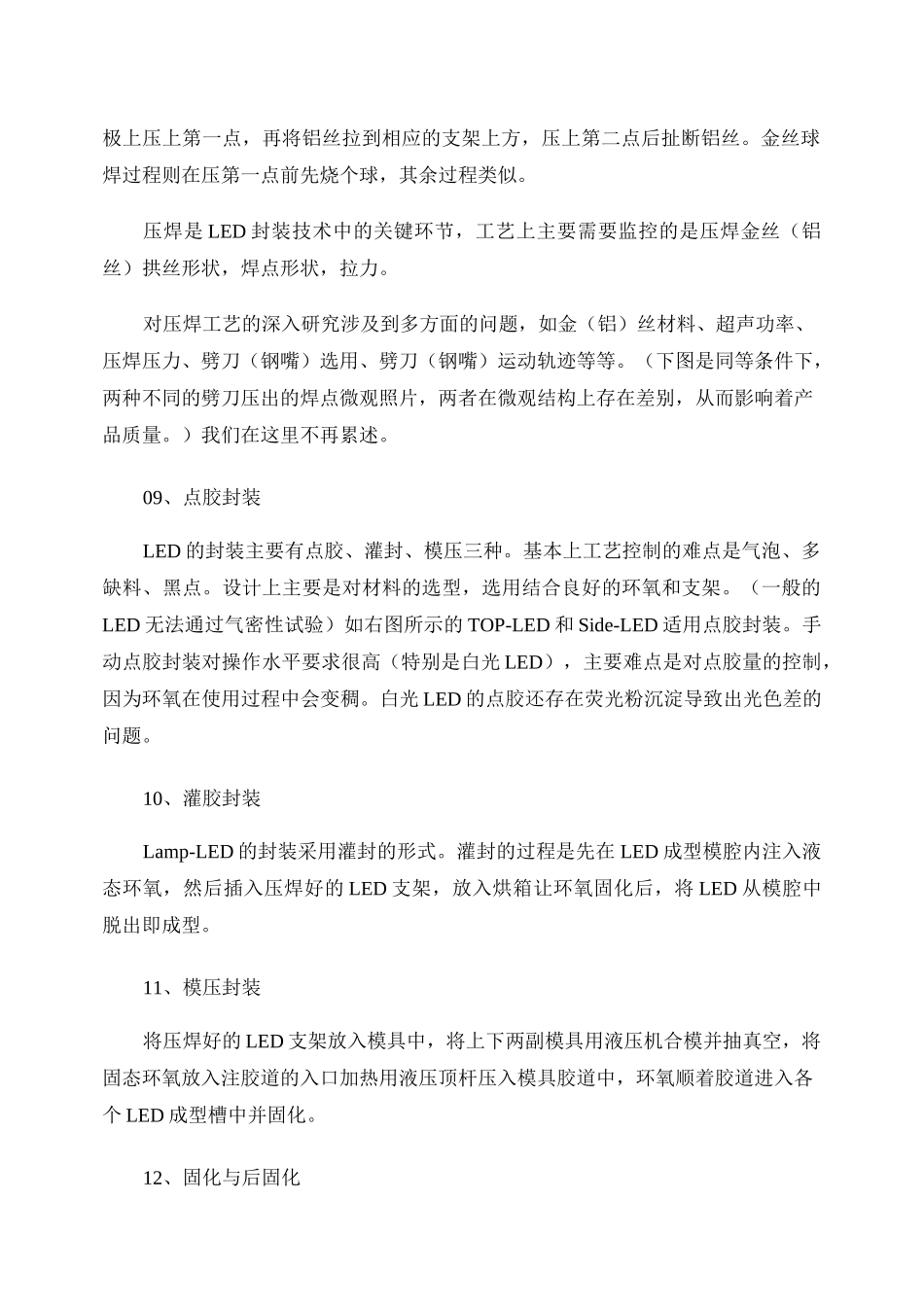

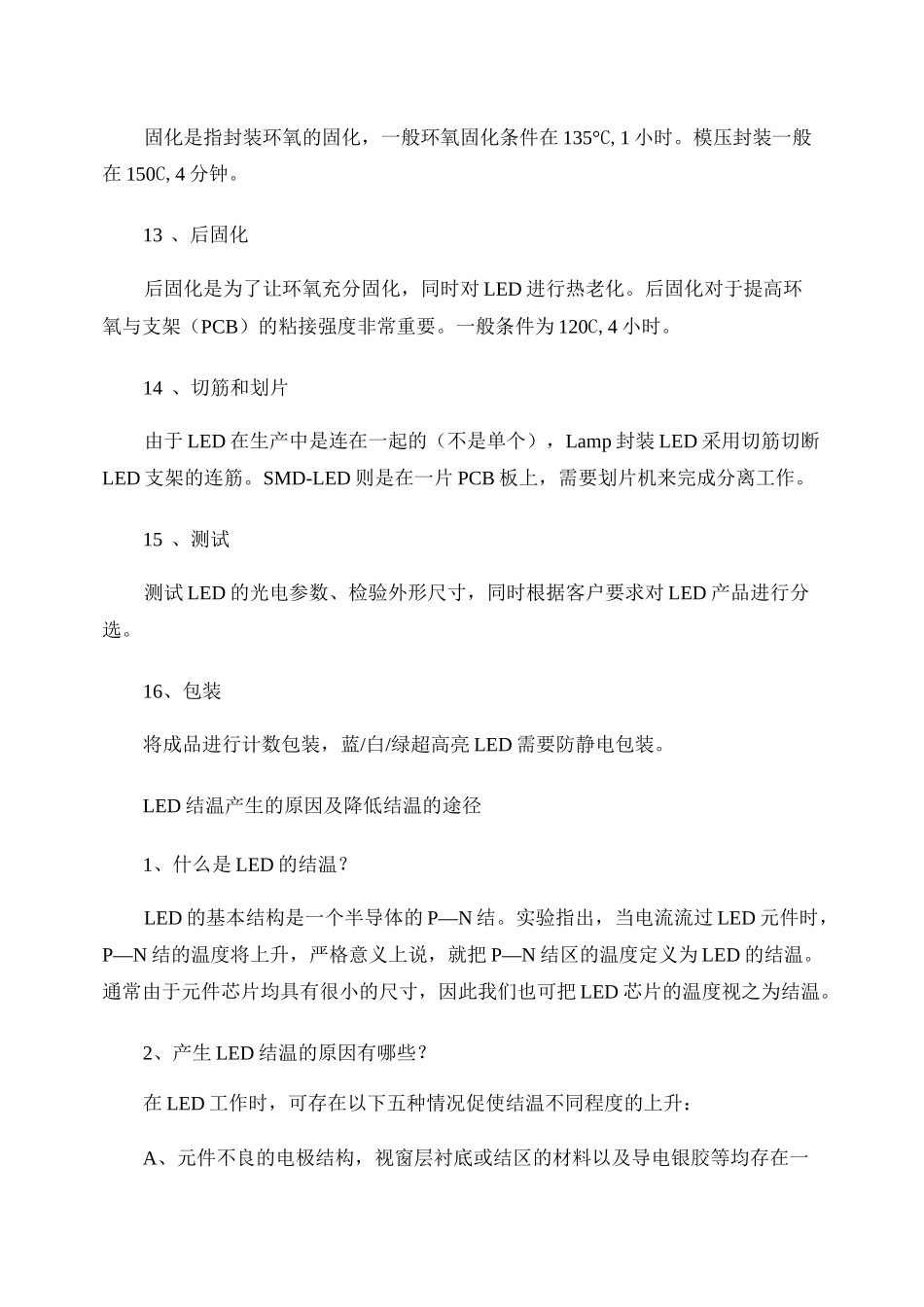

阐述LED产品封装工艺流程03、点胶在LED支架的相应位置点上银胶或绝缘胶。（对于GaAs、SiC导电衬底，具有背面电极的红光、黄光、黄绿芯片，采用银胶。对于蓝宝石绝缘衬底的蓝光、绿光LED芯片，采用绝缘胶来固定芯片。）06、自动装架自动装架其实是结合了沾胶（点胶）和安装芯片两大步骤，先在LED支架上点上银胶（绝缘胶），然后用真空吸嘴将LED芯片吸起移动位置，再安置在相应的支架位置上。自动装架在工艺上主要要熟悉设备操作编程，同时对设备的沾胶及安装精度进行调整。在吸嘴的选用上尽量选用胶木吸嘴，防止对LED芯片表面的损伤，特别是兰、绿色芯片必须用胶木的。因为钢嘴会划伤芯片表面的电流扩散层。07、烧结烧结的目的是使银胶固化，烧结要求对温度进行监控，防止批次性不良。银胶烧结的温度一般控制在150°C，烧结时间2小时。根据实际情况可以调整到170°C,1小时。绝缘胶一般150C，1小时。银胶烧结烘箱的必须按工艺要求隔2小时（或1小时）打开更换烧结的产品，中间不得随意打开。烧结烘箱不得再其它用途，防止污染。08、压焊压焊的目的将电极引到LED芯片上，完成产品内外引线的连接工作。LED的压焊工艺有金丝球焊和铝丝压焊两种。右图是铝丝压焊的过程，先在LED芯片电极上压上第一点，再将铝丝拉到相应的支架上方，压上第二点后扯断铝丝。金丝球焊过程则在压第一点前先烧个球，其余过程类似。压焊是LED封装技术中的关键环节，工艺上主要需要监控的是压焊金丝（铝丝）拱丝形状，焊点形状，拉力。对压焊工艺的深入研究涉及到多方面的问题，如金（铝）丝材料、超声功率、压焊压力、劈刀（钢嘴）选用、劈刀（钢嘴）运动轨迹等等。（下图是同等条件下，两种不同的劈刀压出的焊点微观照片，两者在微观结构上存在差别，从而影响着产品质量。）我们在这里不再累述。09、点胶封装LED的封装主要有点胶、灌封、模压三种。基本上工艺控制的难点是气泡、多缺料、黑点。设计上主要是对材料的选型，选用结合良好的环氧和支架。（一般的LED无法通过气密性试验）如右图所示的TOP-LED和Side-LED适用点胶封装。手动点胶封装对操作水平要求很高（特别是白光LED），主要难点是对点胶量的控制，因为环氧在使用过程中会变稠。白光LED的点胶还存在荧光粉沉淀导致出光色差的问题。10、灌胶封装Lamp-LED的封装采用灌封的形式。灌封的过程是先在LED成型模腔内注入液态环氧，然后插入压焊好的LED支架，放入烘箱让环氧固化后，将LED从模腔中脱出即成型。11、模压封装将压焊好的LED支架放入模具中，将上下两副模具用液压机合模并抽真空，将固态环氧放入注胶道的入口加热用液压顶杆压入模具胶道中，环氧顺着胶道进入各个LED成型槽中并固化。12、固化与后固化固化是指封装环氧的固化，一般环氧固化条件在135°C,1小时。模压封装一般在150C,4分钟。13、后固化后固化是为了让环氧充分固化，同时对LED进行热老化。后固化对于提高环氧与支架（PCB）的粘接强度非常重要。一般条件为120C,4小时。14、切筋和划片由于LED在生产中是连在一起的（不是单个），Lamp封装LED采用切筋切断LED支架的连筋。SMD-LED则是在一片PCB板上，需要划片机来完成分离工作。15、测试测试LED的光电参数、检验外形尺寸，同时根据客户要求对LED产品进行分选。16、包装将成品进行计数包装，蓝/白/绿超高亮LED需要防静电包装。LED结温产生的原因及降低结温的途径1、什么是LED的结温？LED的基本结构是一个半导体的P—N结。实验指出，当电流流过LED元件时，P—N结的温度将上升，严格意义上说，就把P—N结区的温度定义为LED的结温。通常由于元件芯片均具有很小的尺寸，因此我们也可把LED芯片的温度视之为结温。2、产生LED结温的原因有哪些？在LED工作时，可存在以下五种情况促使结温不同程度的上升：A、元件不良的电极结构，视窗层衬底或结区的材料以及导电银胶等均存在一定的电阻值，这些电阻相互垒加，构成LED元件的串联电阻。当电流流过P—N结时，同时也会流过这些电阻，从而产生焦耳热，引致芯片温度或结温的升高。B、由于P—N结不可能极端完美，元件的注人效率不会达到100％，也即是说，在LED工作时除P区向N区注入电荷（空穴外，N区也会向P...
