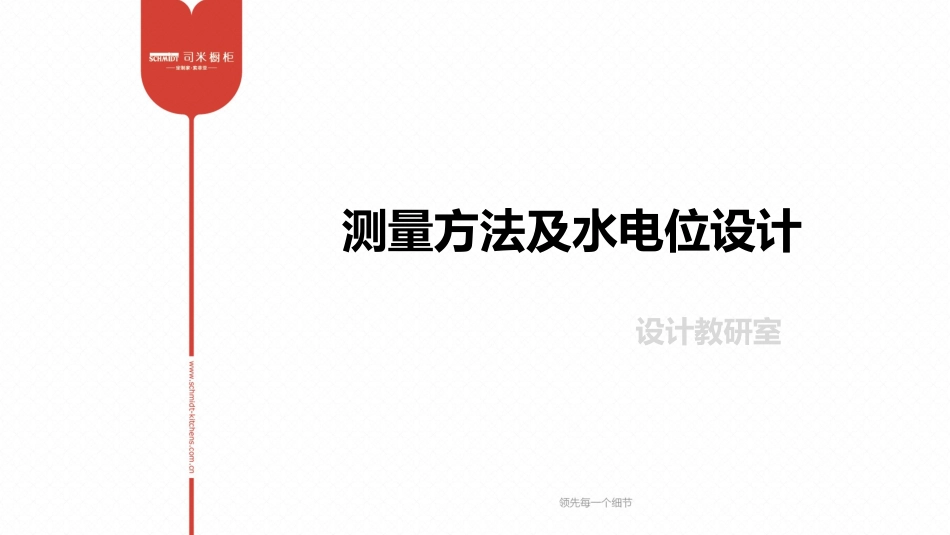

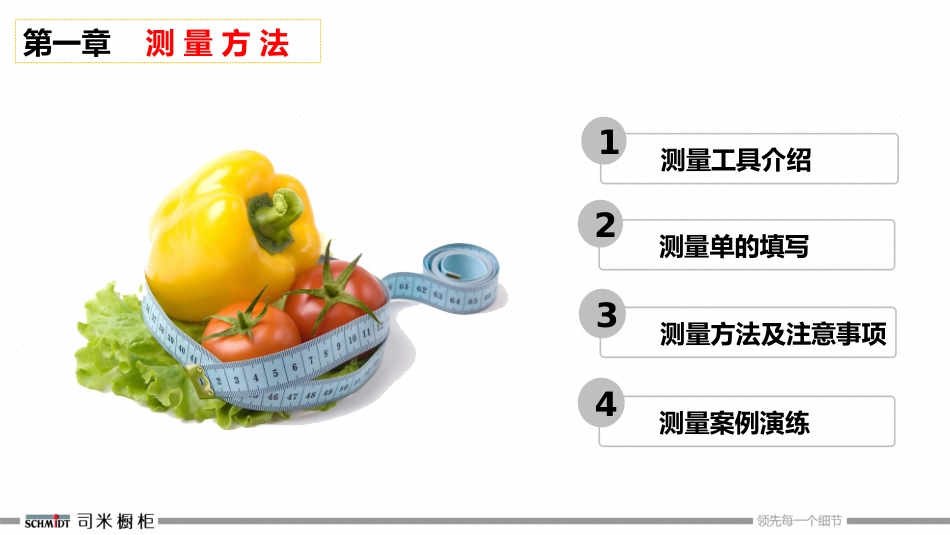

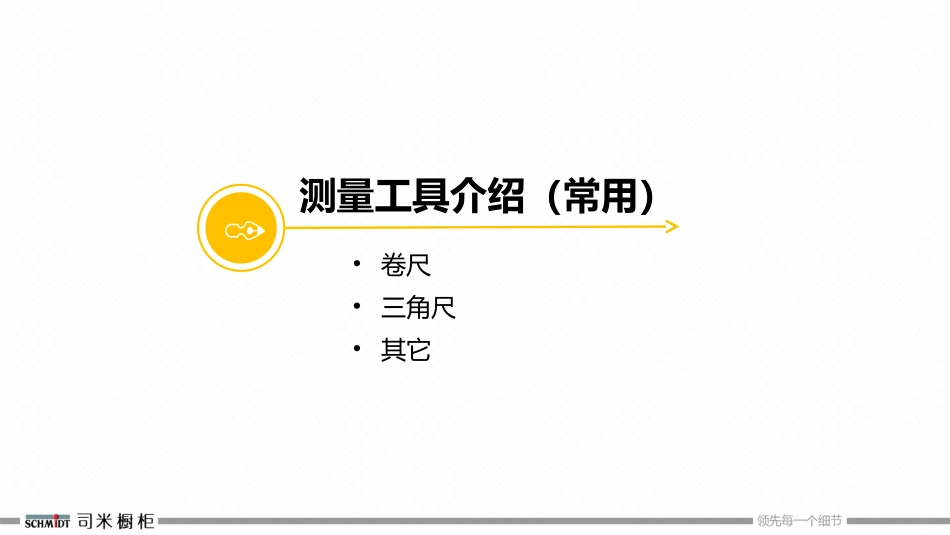

测量方法及水电位设计设计教研室测量工具介绍1测量单的填写2测量方法及注意事项3测量案例演练4第一章测量方法1测量工具介绍（常用）•卷尺•三角尺•其它1、卷尺及使用方法注意：1、尺身回弹力强，小心划伤手指。2、卷尺头是松的(虚位)，以便于我们量尺寸.卷尺量尺寸时，有两种量法:一种是挂在物体上，一种是顶到物体上。两种量法的差别就是卷尺头部铁片的厚度。卷尺头部松的目的就是在顶在物体上时，能将卷尺头部铁片补偿出来。三角尺在测量厨柜时的作用：1、大概判断两墙之间角度是否垂直。2、作为辅助工具测量两墙具体角度（CAD放样）。2、三角尺及使用方法3、其它测量工具激光测量器笔小手电测量单2测量单的填写1、三视图形式2、平面展开形式3、透视图形式4、备注栏的适用性测量单的填写3测量方法及注意事项•多点测量法•三边法•辅助法•放样法•测量注意事项三边法其中以多点测量法为基本方法，三边法、辅助法、放样法为必要的测量方法。多点测量法辅助法放样法测量方法那么高度和深度又是怎样测量呢？1.1、多点测量法内宽外窄外宽内窄情景一：情景二：1.2、多点测量法1.2、多点测量法平行四边形实际测量当中90度的墙基本上是不存在的，一般以上两种情况较为常见情景三：三边测量法一(判断墙角是否垂直)三边法其实是利用勾股定理来判断两墙之间是否是直角的方法10006008002.1、三边法2.2、三边法三边测量法二(判断墙角是否垂直)第二种三边法应用于不规则户型，分别测量其三面墙的宽度作为原始数据。然后再用CAD放样的方法来确定相应的角度。3、辅助法1、以辅助工具来判断墙角的垂直度。(如图1)2、利用辅助工具如墨斗、长绳等来精确测量一些复杂的户型环境。（如图2）图1图24、放样法适用于不规则户型及测量异型的障碍物。操作方法：一般是先用细铁丝将障碍物的外形勾勒出来，然后用硬纸皮或者木板作为放样模型，将其用刀片切割为与障碍物相吻合的形状，以达到精确测量的要求。5.1、量尺注意事项1、先画图，再标尺寸线，最后依次测量填写具体数具。（避免漏测量）2、测量时，数据重复读取。（避免读错数）3、保留初尺，必须复测。4、现场要视装修的进度进得必要的沟通。1、地柜设计尺寸=实测尺寸-（10-15mm）2、吊柜设计尺寸=实测尺寸-（5-10mm）3、台面设计尺寸=实测尺寸-（5-8mm）4、电器位预设尺寸=实测尺寸+（3-5mm）5.2、设计尺寸预留1.墙体（注意平整度、结构、倾斜度）2.门套和门的开启方向3.插座及配电箱（定位尺寸和外形尺寸）4.吸顶灯位置5.柱或梁的尺寸6.用什么吊顶7.是否有中央空调或空调8.室外通道（电梯口、电梯箱、楼梯、走廊等台面是否可以正常搬运）9.室内通道（走廊、卧室门等）10.复核所有参数5.3、测量注意事项4案例演练•“一”字型户型•“二”字型户型•“L”型户型•“U”型户型•“岛”型户型案例演练第二章水电位设计水电材料水电位布置详解常见错误水电图11223344水电布置不科学会导致哪些问题•给客户今后的使用带来诸多不便•影响安装进度响橱柜最终外观效果•对设计师个人造成补单•影响公司品牌形象水电材料电线材料1功率计算公式2水管材料3初到现场注意点4电线材料•家装中使用的电线一半为单股铜芯线，其截面面积主要有三种规格，分别是1.5㎡、2.5㎡和4㎡，另外还有6㎡规格的。其中6㎡主要用于进户主线•2.5㎡和4㎡规格主要用于插座电源线•1.5㎡规格主要用于灯具照明的开关线(电线㎡数×倍数)电流（A）×额定电压（V）=电功率(W)15A3300W220V22.5A4950W220V32A7040W220V42A9240W220V1.5㎡X102.5㎡X94㎡X86㎡X7功率计算公式水管材料•PP-R管：PP-R管又叫三型聚丙烯管，节能节材、无毒环保、轻质高强、耐腐蚀、内壁光滑不结垢、施工和维修简便、使用寿命长等一系列的优点，综合来看，性价比最高。•颜色：白色、灰色、绿色和咖喱色（白色多用）初次到现场注意点•注意观察原建筑水电布置情况，做好记录烟洞位置梁柱尺寸煤气表水表窗台门套下水管道地台暖气片（北方区域）集成吊顶位是否与烟管冲突•结合原建筑水电情况来考虑设计方案水电布置详解常用电器电位布置较少使用电器电位/配件电位配件水位/现场其他细节处理123常用电器电位布置烟...
