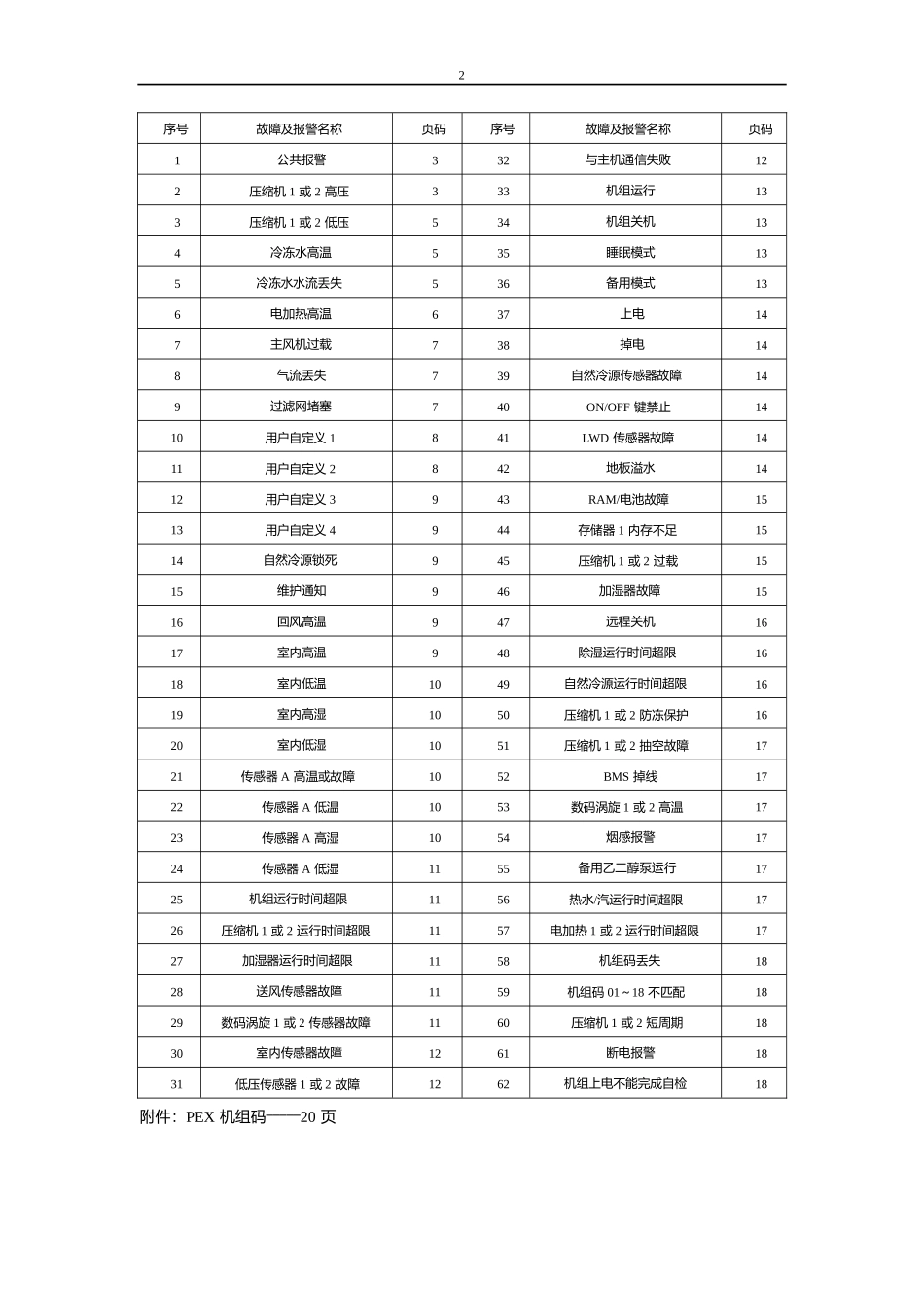

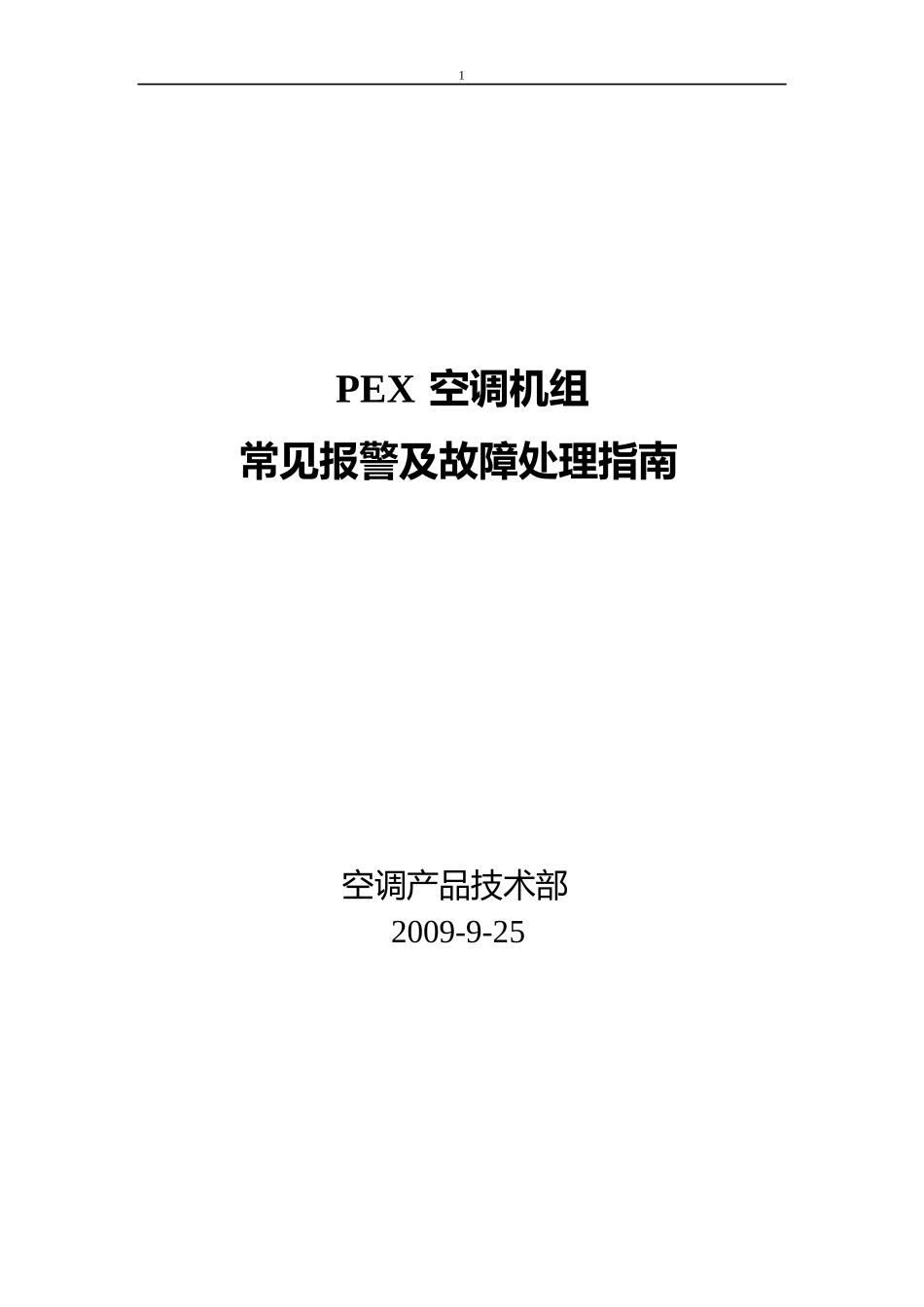

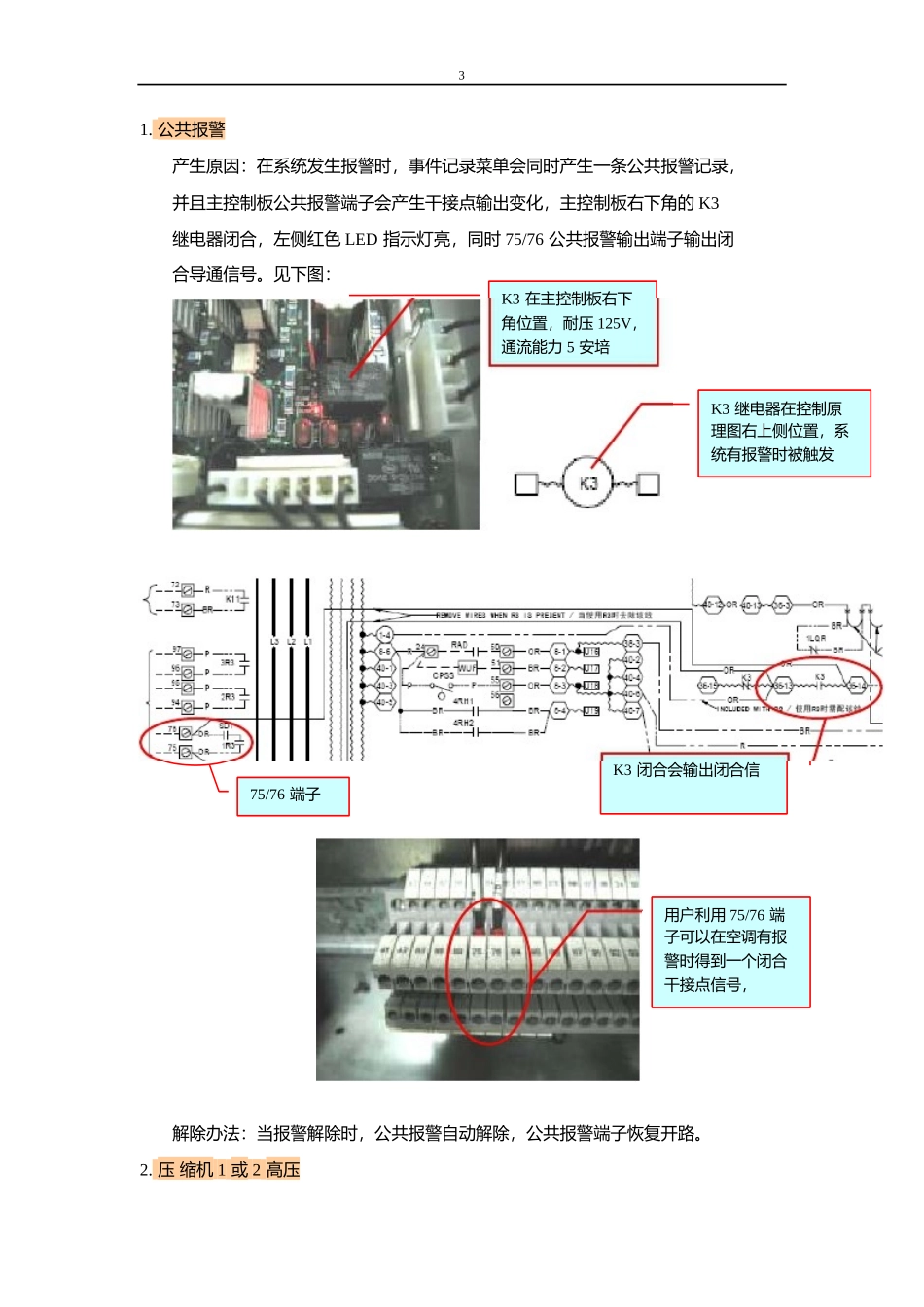

1PEX空调机组常见报警及故障处理指南空调产品技术部2009-9-25序号故障及报警名称页码序号故障及报警名称页码1公共报警332与主机通信失败122压缩机1或2高压333机组运行133压缩机1或2低压534机组关机134冷冻水高温535睡眠模式135冷冻水水流丢失536备用模式136电加热高温637上电147主风机过载738掉电148气流丢失739自然冷源传感器故障149过滤网堵塞740ON/OFF键禁止1410用户自定义1841LWD传感器故障1411用户自定义2842地板溢水1412用户自定义3943RAM/电池故障1513用户自定义4944存储器1内存不足1514自然冷源锁死945压缩机1或2过载1515维护通知946加湿器故障1516回风高温947远程关机1617室内高温948除湿运行时间超限1618室内低温1049自然冷源运行时间超限1619室内高湿1050压缩机1或2防冻保护1620室内低湿1051压缩机1或2抽空故障1721传感器A高温或故障1052BMS掉线1722传感器A低温1053数码涡旋1或2高温1723传感器A高湿1054烟感报警1724传感器A低湿1155备用乙二醇泵运行1725机组运行时间超限1156热水/汽运行时间超限1726压缩机1或2运行时间超限1157电加热1或2运行时间超限1727加湿器运行时间超限1158机组码丢失1828送风传感器故障1159机组码01～18不匹配1829数码涡旋1或2传感器故障1160压缩机1或2短周期1830室内传感器故障1261断电报警1831低压传感器1或2故障1262机组上电不能完成自检182附件：PEX机组码―――――20页31.公共报警产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录，并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的K3继电器闭合，左侧红色LED指示灯亮，同时75/76公共报警输出端子输出闭合导通信号。见下图：K3在主控制板右下角位置，耐压125V，通流能力5安培K3继电器在控制原理图右上侧位置，系统有报警时被触发K3闭合会输出闭合信75/76端子用户利用75/76端子可以在空调有报警时得到一个闭合干接点信号，解除办法：当报警解除时，公共报警自动解除，公共报警端子恢复开路。2.压缩机1或2高压4产生原因：有几种可能，一是排气过温报警，二是高压保护报警，三是机组拆解时将高压保护开关接错，四是保压保护开关本身故障或针阀口憋压。下图是1号压缩机的高压保护局部电路图，2号压缩机类似。排气温度开关高压保护开关如上图所示，先看看第一第二种可能情况，在有制冷需求时，无论高压保护开关动作还是排气温度开关动作，主控制板上的报警反馈光耦开关U29都会得到一个24V交流电压而触发控制系统报警，此时U29旁的LED指示灯常亮。排气温度开关过温报警的原因通常是压缩机低压运行（低于50PSI），压缩机由于循环吸排气量下降，压缩机的机械摩擦发热由于循环吸排气量下降发生冷却不良，压缩机内部机械温度上升，排气温度随之上升，达到125ºC时排气温度开关被触发闭合使U29得到电压产生报警。高压保护开关在室外冷凝器散热出现问题压缩机排气压力上升到360PSI（或400PSI）时，COM端与NO端闭合同样使U29得到电压产生报警。第三种可能是机组垂直搬运上楼时进行过整机解体，上楼后恢复安装时将高压保护开关接错了。最后一种就是高压开关本身有问题或安装不良（用压力表检测高压正常），解除办法：由于报警牵涉到压缩机的运行状态，第一件需做的事情是接好双头压力表，然后在维护菜单的诊断菜单将压缩机报警次数改为0，复位报警后启动压缩机，检查压缩机的吸排气压力，如果发现低压偏低则因重点怀疑排气过温异常，如果发现排气压力高则应检查冷凝器的运行状况。如果压力完全正常，则应检查排出报警反馈电路的连接可靠性及是否有接线错误，检查高压开关的管路连接可靠性。注意：在某一种高压开关接错线的情况下，会发生既不误报高压报警，实际发生高压保护工况时也不报警的危险情况。在排除了接线错误后，还有一种可能，就是由于针阀阀芯位置陷得较深，高5压开关内的顶针不能有效顶开针阀，解决办法是将高压开关从针阀口拆下来，将针阀阀芯反时针旋松出来一圈或更多一些，观察到针阀口有一点小小漏气后再把高压开关装回去，重新上电复位恢复机组运行。3.压缩机1或2低压：产生原因：下图是1号压缩机系统的低压保护局部电路图：低压报警反馈光藕开关...
