人防结构常见问题VIP免费

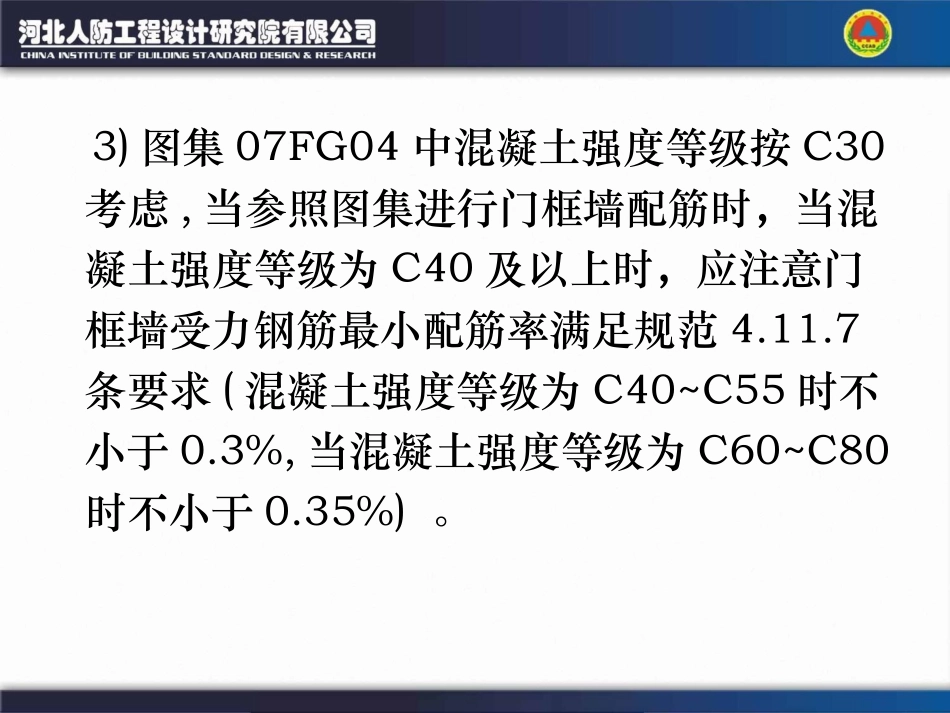

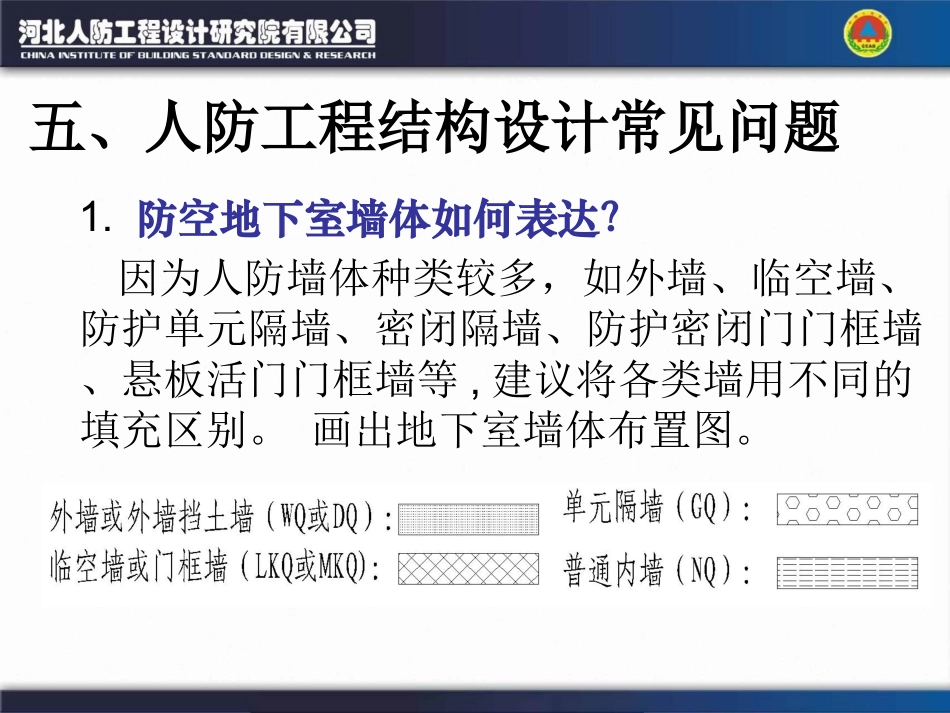

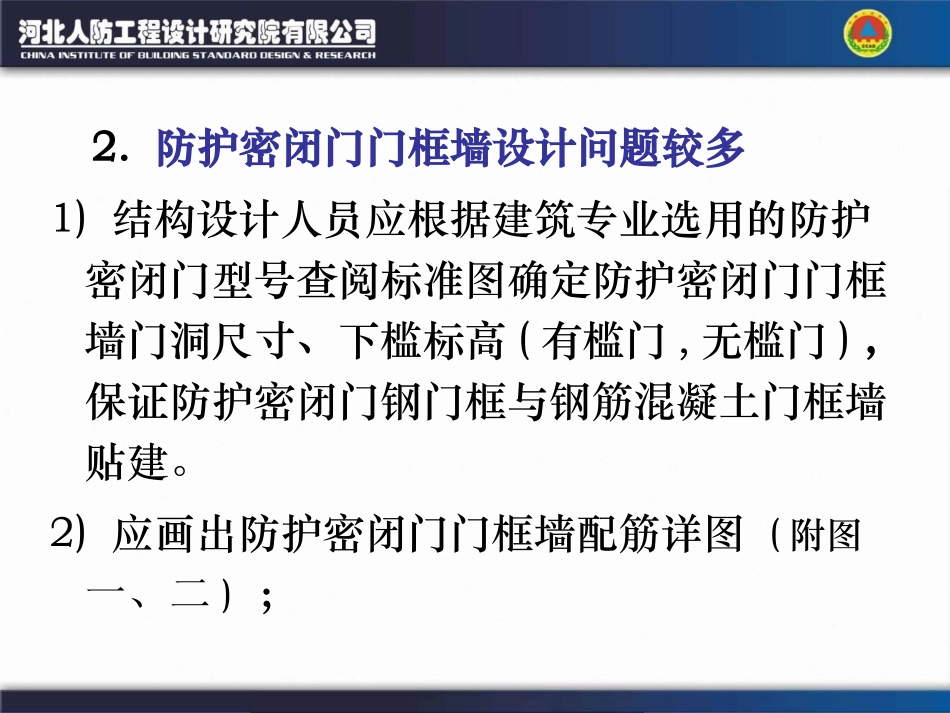

五、人防工程结构设计常见问题1.防空地下室墙体如何表达？因为人防墙体种类较多，如外墙、临空墙、防护单元隔墙、密闭隔墙、防护密闭门门框墙、悬板活门门框墙等,建议将各类墙用不同的填充区别。画出地下室墙体布置图。2.防护密闭门门框墙设计问题较多1)结构设计人员应根据建筑专业选用的防护密闭门型号查阅标准图确定防护密闭门门框墙门洞尺寸、下槛标高(有槛门,无槛门)，保证防护密闭门钢门框与钢筋混凝土门框墙贴建。2)应画出防护密闭门门框墙配筋详图(附图一、二)；3)图集07FG04中混凝土强度等级按C30考虑,当参照图集进行门框墙配筋时，当混凝土强度等级为C40及以上时，应注意门框墙受力钢筋最小配筋率满足规范4.11.7条要求(混凝土强度等级为C40~C55时不小于0.3%,当混凝土强度等级为C60~C80时不小于0.35%)。4)应注意防护密闭门门框墙上挡墙梁对第二道密闭门的影响；图一图二•当门框墙上端悬臂长度b超过600mm时,按07FG04图集上门框墙应设上挡梁,如右图所示,当t>0时,对图一,就会影响第二道密闭门BHM1520的开启(门扇开启最小长度L不满足);对图二,就会影响侧边密闭门BM0820的开启(门扇开启最小宽度B2不满足)•解决方案1:对图一,加大第二道密闭门与第一道防护密闭门之间的距离,使其最小距离满足B≥门扇开启最小长度L+上挡梁凸出门框墙尺寸t;对图二,加大侧边密闭门与第一道防护密闭门之间的距离,使其最小距离满足B≥门扇开启最小宽度B2+上挡梁凸出门框墙尺寸t.当门扇开启一侧b1或b2悬臂太长需要设门框墙边柱(示意见附图三)时对以上两图也应按上述方案解决。•解决方案2:将上挡梁向上抬≥250mm,使上挡梁底超过密闭门门扇上部开启最小高度h2,如右图所示:5)对下图防护密闭门一端门框墙为拉支座时,门框墙设上挡墙梁支座无支撑时如何设计？•解决方案1:在防护密闭门一端门框墙为拉支座处设端柱,端柱突出防护密闭门内侧长度应大于门框墙设上挡墙梁的高度，如右图。•解决方案2:将上挡梁按反梁设计，并向上抬≥250mm,使上挡梁底超过密闭门门扇上部开启最小高度h2,如右图所示:5.扩展基础需不需要满足人防的最小配筋率？答:不需要。6.地下二层为人防，车库的坡道式出入口的人防荷载的取值答:车库的坡道式出入口为人防主要出入口时，人员或物资经过的通道顶板、底板、墙体按人防荷载取值；出入口敞开段，外侧有填土墙体按挡土墙荷载的取值，墙体另一侧为普通地下室则按临空墙荷载取值。7.地下二层为人防，人防竖井（进风、排风）墙体在-1层可不可以部分为加气混凝土砌块？答:不可以，否则加气混凝土砌块倒塌后会堵塞竖井，影响战时通风，应设钢筋混凝土临空墙。8.地下二层为人防，人防主要口部结构墙体在-1层的命名及人防荷载的取值？答:人防主要口部结构墙体在-1层的命名可以与-2层一致，人防荷载的取值按临空墙。9.人防主要口楼梯一侧和通风竖井一侧为普通地下室,另一侧为人防地下室,对应墙体的荷载的取值？答:人防主要口楼梯和通风竖井在人防一侧墙体按临空墙的荷载取值,在普通地下室一侧的墙体也应按临空墙的荷载取值。10.防倒塌棚架的布置原则？布置室内时的注意事项？是否需与主体脱开？防空地下室中，室外出入口敞开段的棚架一般分为设在地面建筑物倒塌范围以外的轻型棚架和设在地面建筑物倒塌范围以内的防倒塌棚架。防倒塌棚架的布置原则：①防倒塌棚架必须单独设置，不得与周围建筑结构相连；②为减少梁、柱水平动荷载，防倒塌棚架顶板应采用水平板，不应采用折板、拱形板。③为减少柱垂直荷载受荷面积，檐口不宜挑出太多，一般取300～500mm。挑檐板应按平时荷载设计，其厚度应小，在下部受压区不应配筋。棚架顶板应双面配筋。顶板上不得设置钢筋混凝土女儿墙。④防倒塌棚架的围护构件应采取轻质易被破坏的材料构筑，不得采用设拉结钢筋的砌体隔墙。⑤防倒塌棚架的柱宜采用正方形，柱截面尺寸不宜大于300mm×300mm，柱基础埋深应大于1m，柱上端钢筋应锚入边梁和顶板，但不应伸入挑檐板内。⑥防倒塌棚架的梁宜采用扁平梁，其截面高度不宜大于300mm。布置室内时的注意事项：在出地面时与主楼结构脱开。11.覆土大于1.5米时，人防荷载的取值？答:覆土大于1.5米时，核武器爆炸动荷载作用下...
