承插型盘扣式钢管支架-2015.10.16VIP免费

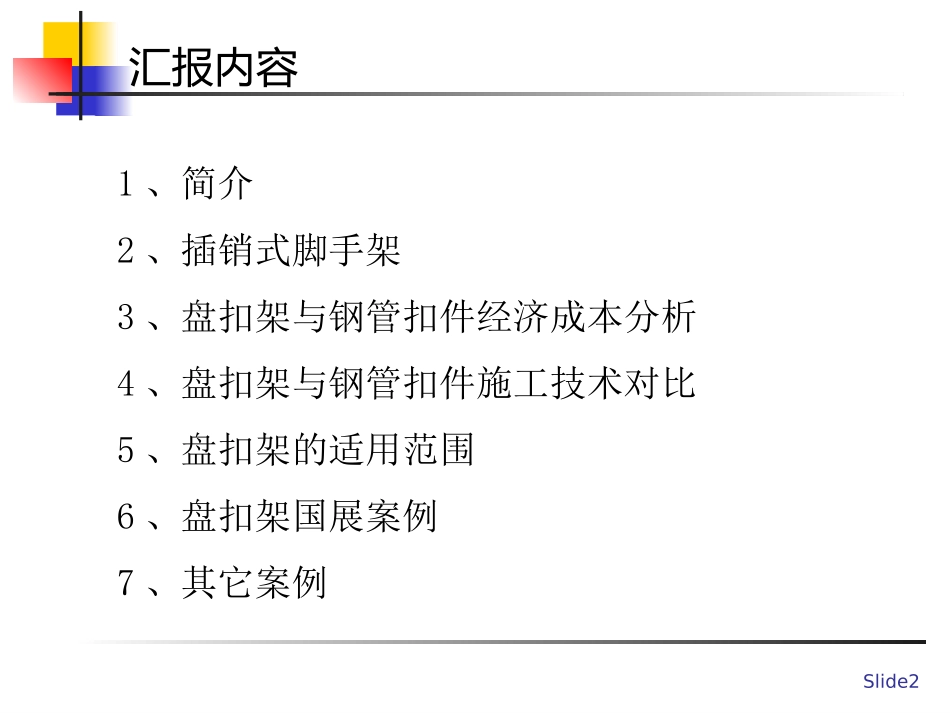

承插型盘扣式钢管支架总承包部第四项目管理部上海建工集团股份有限公司本汇报部分资料由七建提供！Slide2汇报内容1、简介2、插销式脚手架3、盘扣架与钢管扣件经济成本分析4、盘扣架与钢管扣件施工技术对比5、盘扣架的适用范围6、盘扣架国展案例7、其它案例Slide31.1高大模板支撑系统建质[2009]254号《建设工程高大模板支撑系统施工安全监督管理导则》：1.3本导则所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。4.1.1高大模板支撑系统应优先选用技术成熟的定型化、工具式支撑体系。Slide41.2相关规程建筑工程与模板与脚手架工程安全相关的规范：GB50666-2011《混凝土结构工程施工规范》；JGJ128-2010《建筑施工门式钢管脚手架安全技术规范》；JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》；JGJ162-2008《建筑施工模板安全技术规范》；JGJ166-2008《建筑施工碗扣式脚手架安全技术规范》；JGJ202-2010《建筑施工工具式脚手架安全技术规范》；JGJ231-2010《建筑施工承插型盘扣式钢管支架安全技术规程》Slide52插销式脚手架Slide62.1盘扣式钢管支架Slide72.1盘扣式钢管支架Slide82.2强力多功能支架Slide92.2强力多功能支架Slide102.3国外插销式钢管脚手架Slide113盘扣架与钢管扣件经济成本分析1、钢管扣件与承插型盘扣式钢管脚手架的经济成本分析——板下支撑效益对比说明：以单层建筑面积1000m2，10层，单层层高4.5米建筑为例，盘扣架1.5m间距，扣件架0.8m间距。对比项目盘扣架钢管扣件节约费用(元/平米）备注1材料租赁成本（含主龙骨）（元/平米）14.858.91-5.94本经济成本分析叠加了内架材料费与人工费，综合考虑项目的经济效益。2材料损耗成本（元/平米）0.872.551.683运输成本（元/平米）1.652.71.054施工人工成本（元/平米）30.9846.8015.825机械成本（元/平米）1.322.701.38总计49.6763.6613.9910000平米，单层面积1000平米，4.5米层高，10层共节约总费用为13.99X1000X10=139900元。Slide123.2盘扣架与钢管扣件经济成本分析三、盘扣架与钢管扣件经济成本分析2、传统钢管扣件与承插型盘扣式钢管脚手架的经济成本分析——外架说明：以建筑面积10000平米，外架租赁时间按6个月计，盘扣架立杆间距2.1m×0.9m，扣件架立杆间距1.5m×0.9m。对比项目盘扣架钢管扣件节约费用(元/平米）备注1材料租赁成本（元/平米）19.5213.82-5.70整体外架范围经济效益对比2油漆成本（元/平米）0（不刷油漆）2.002.003竹笆、钢笆及钢踏板成本（元/平米）7（钢踏板租金）5（竹笆含每三层一道钢笆）-2.004运输成本（元/平米）0.360.850.495人工成本（元/平米）12.5021.258.7561）绿网及平网3.503.50-2）现场人员管理2.002.00-小计单位：元/平米44.8848.423.547机械成本（元/平米）0.641.921.28含卸货塔吊运输经济效益及整体外架范围总对比汇总1+2+3+4+5+6+7单位：元/平米45.5250.344.82每10000平米建筑面积，盘扣架比钢管扣件节约费用4.82X10000=48200元。Slide134盘扣架与钢管扣件施工技术对比比较项目钢管+扣件式支撑架盘扣式支撑架主要组成钢管、扣件立杆、横杆、配件立杆截面Ф48x3.0Ф48x3.2材料材质Q235Q345防腐处理油漆热浸镀锌受力方式偏心摩擦受力轴心受力连接方式使用扣件使用插销可调底座及顶托无有顶托及底座可靠性扣件连接，构架任意性、节点差异性明显，整体稳定性及可靠性一般定型构件，盘扣式钢管结构，构架严格，具有较强的稳定性，安全性、可靠性整体移动性不可整体移动可整体移动承载能力≦12,8KN≦40KN耐用性容易腐蚀不易腐蚀（镀锌）材料用量100%25%人工费用100%30%结论构架灵活，可靠性差，用钢量大，搭设工作量和劳动强度大，施工效率低。结构设计合理，可靠性强，承载能力较大，系统灵活性及通用性好，施工效率很高，热镀锌防腐，具有良好的工程形象，长期使用经济效益更加显著。1）盘扣式支撑架与钢管扣件支撑架总体性能对比Slide144盘扣架与钢管扣件施工技术对比1）盘扣式支撑架与钢管扣件支撑架总体性能对比对比项目普通扣件式钢管脚手架盘扣式钢管支架...
