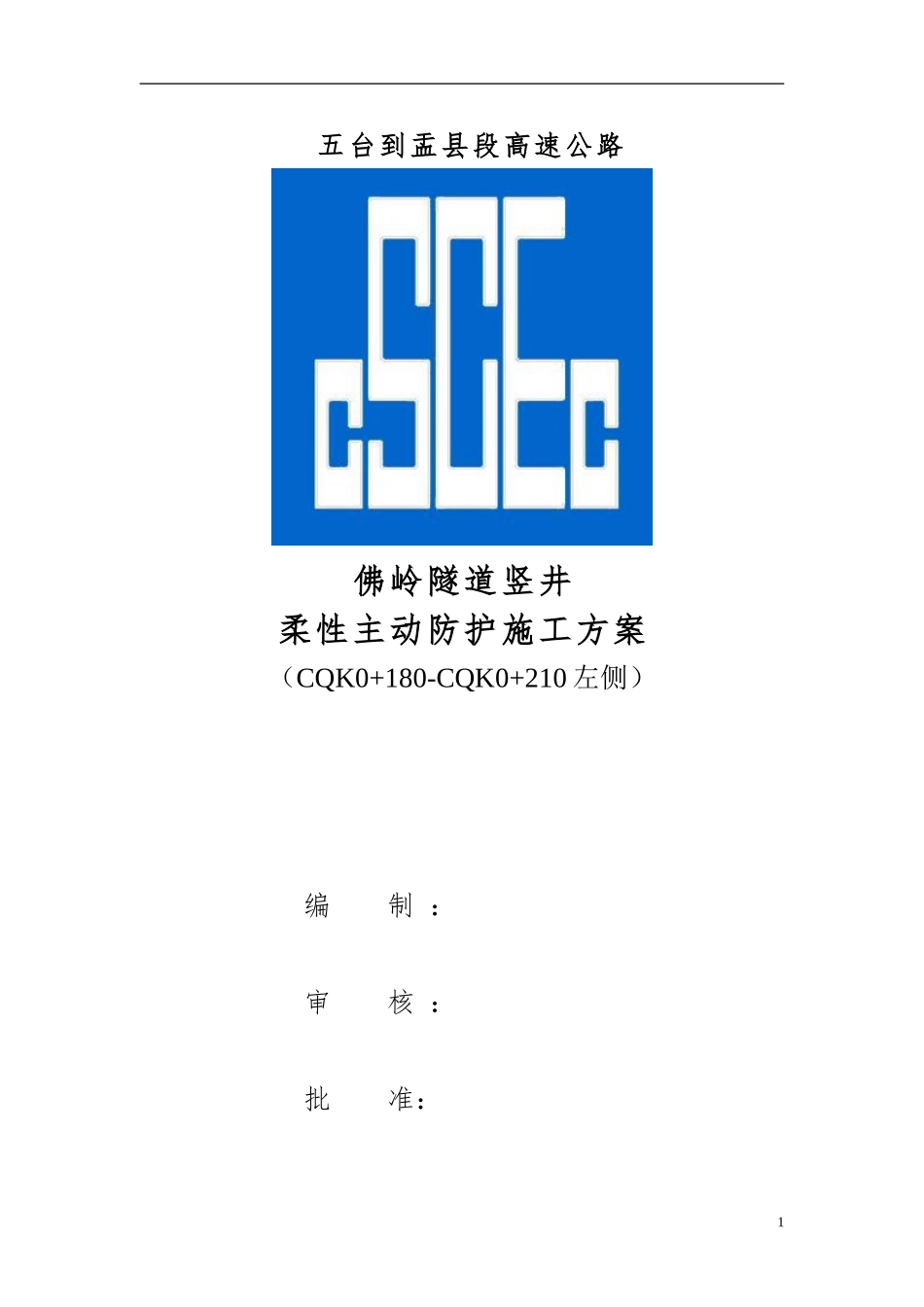

1五台到盂县段高速公路佛岭隧道竖井柔性主动防护施工方案（CQK0+180-CQK0+210左侧）编制：审核：批准：2中建交通建设集团有限公司二O一五年二月一、工程概况1.1工程概况佛岭隧道全长8.8Km,通风方式采用送排式纵向通风，设置竖井一座，佛岭隧道竖井中心里程桩号为K16+410，深432m，半径5.25m。设计为左右线分离式隧道，两洞边墙距离最大约为31.36米，位于K21+130附近，最小间距约14.5米，位于五台端洞口。右洞全长8805米，K12+555-K21+360（LJ4标施工K12+555-K17+000）；左洞全长8803米，ZK12+570-ZK21+373（LJ4标施工ZK12+570-ZK17+000）。隧道左右线均属特长隧道，总体走向近南北向。五盂高速公路佛岭隧道设通风竖井1座，位于正洞K16+410位置上方，佛岭隧道竖井设计净直径为10.5m，井深432m，初衬采用锚杆、网、钢骨架及喷射混凝土支护，内衬采用钢筋混凝土支护，设计混凝土标号为C25。佛岭隧道竖井内设置三道内隔板将通风竖井分为四部分，分别作为左右线的进、回风井，竖井底部通过四条联络通道分别和左右洞相连。1.2工程地质和水文1、围岩分类根据佛岭隧道竖井井筒检查孔提供资料在竖井揭露的434.2米围岩中IV3级围岩长度114.9m,占26.5％；IV2级围岩长度26.0m,占6.0％；IV1级围岩长度26.2m,占6.0％；III2级围岩长度267.1m,占61.5％。2、水文地质根据《五台至盂县高速公路佛岭隧道竖井工程地质勘查报告》提供：竖井地下水类型为变质岩类裂隙水，含水岩组单一，水文地质条件较简单，属于弱富水区，地下水出水状态以淋雨状为主，局部会产生涌流状出水；拟建竖井正常涌水量采用136.77m³/d（5.70m³/h），最大涌水量547.08m³/d（22.8m³/h）。本SNS柔性防护施工范围：CQK0+180-CQK0+210,长度为30m，防护工程量：510㎡，具体按实际收方为准。现场需方护段围岩图1-134二、编制依据：根据设计施工图根据《公路边坡柔性防护系统》根据现场实际地形地貌根据以往施工的类似工程三、施工准备本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。1、技术准备熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路2、主要施工仪器及检测设备计划序号仪器仪表名称规格型号单位数量1全站仪J2台12水平仪DS3台13钢卷尺50m/5m把2/54砂浆试模7.07*7.07*7.07套33、主要机械设备计划机械装备名称型号产地购置时间功率吨位容积单位数量新旧程度（％）备注砂浆搅拌机JZ-250/重庆2009.50.25m3台290空压机17m32009.817m3台290钻机YG-80/天水2010.5台4100水泵3D系列/上海2010.42.2KW台2100注浆机JZB-2/河南2010.33KW台2100手推车2010.3辆5100钢管Ф42满足54、劳动力计划序号工种最大计划工作内容1汽车司机1开工程车2普工3清理坡面、基座开挖、材料转运等3脚手架工5现场脚手架搭设、维护4钻机操作工4锚杆孔成孔5注浆工4锚杆注浆6机械操作4搅拌机、空压机等机械操作维护7机电维修工2施工用电搭设、施工机械日常维修8测量工2试验、测量放线及控制观测9试验工2各种原材料、成品、半成品取样10安全护卫2负责道路畅通和现场安全维护11挂网工10铺设防护网四、SNS柔性边坡防护网施工工艺1、主动防护系统说明纵横交错的Ф12纵向支撑绳和Ф16横向支撑绳与4.5×4.5m正方形模式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉,支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m（或4×2m）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。26清理坡面人工配合机械对坡面防护区域的浮土及浮石进行清除；3、放线测量确定锚杆孔位根据地形条件，孔间距可有0.3m的调整量，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；4、钻孔1）、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止...
