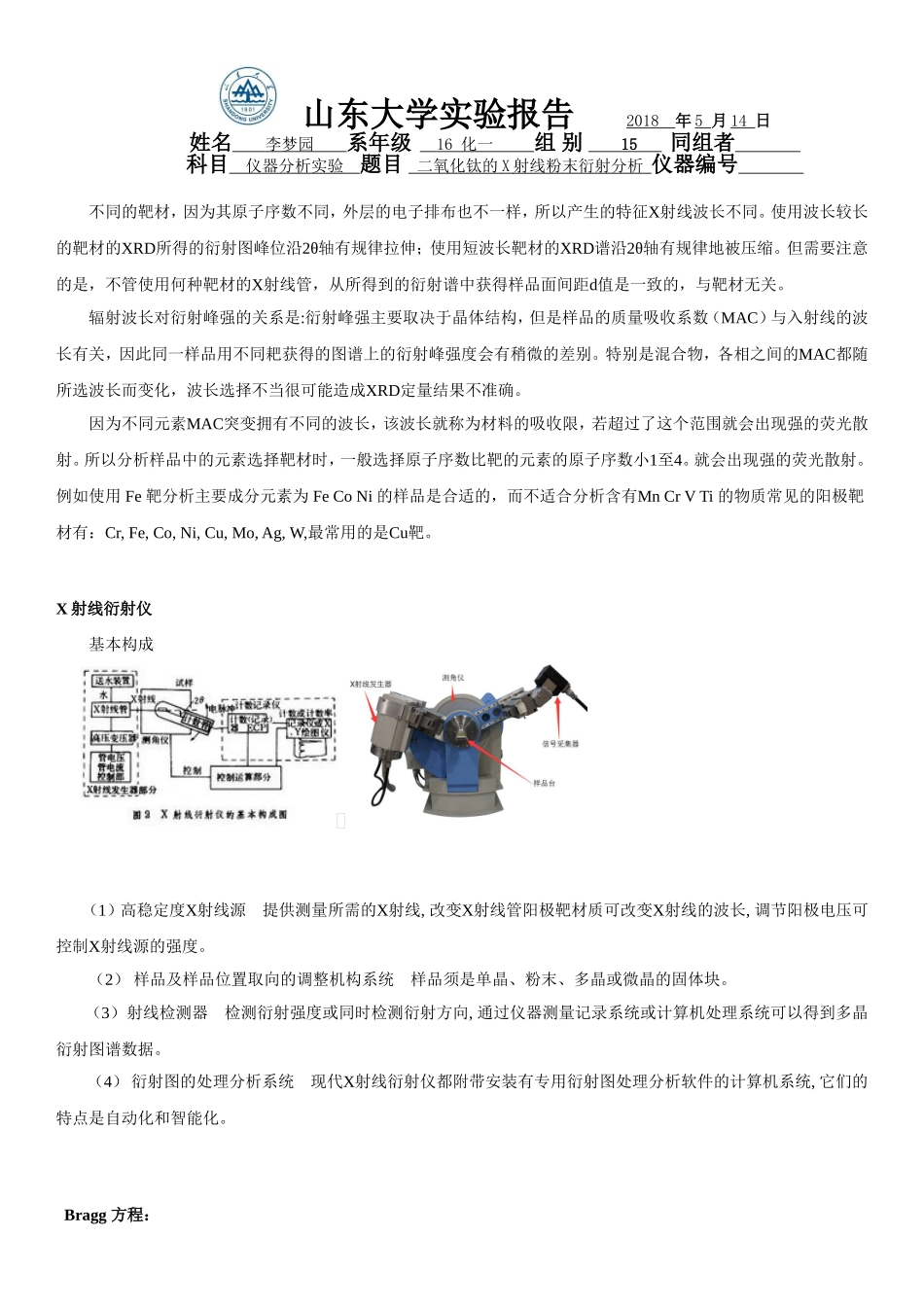

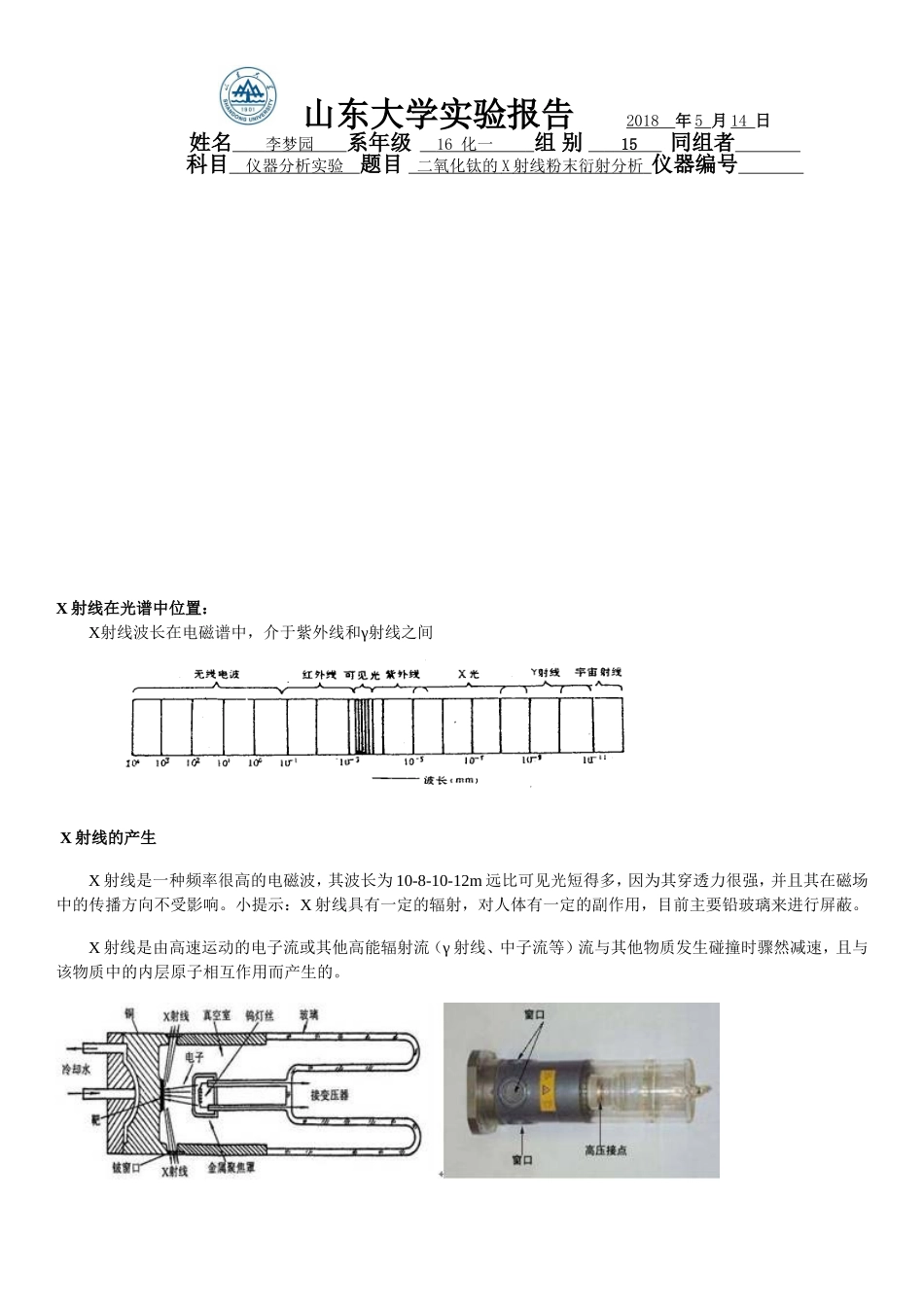

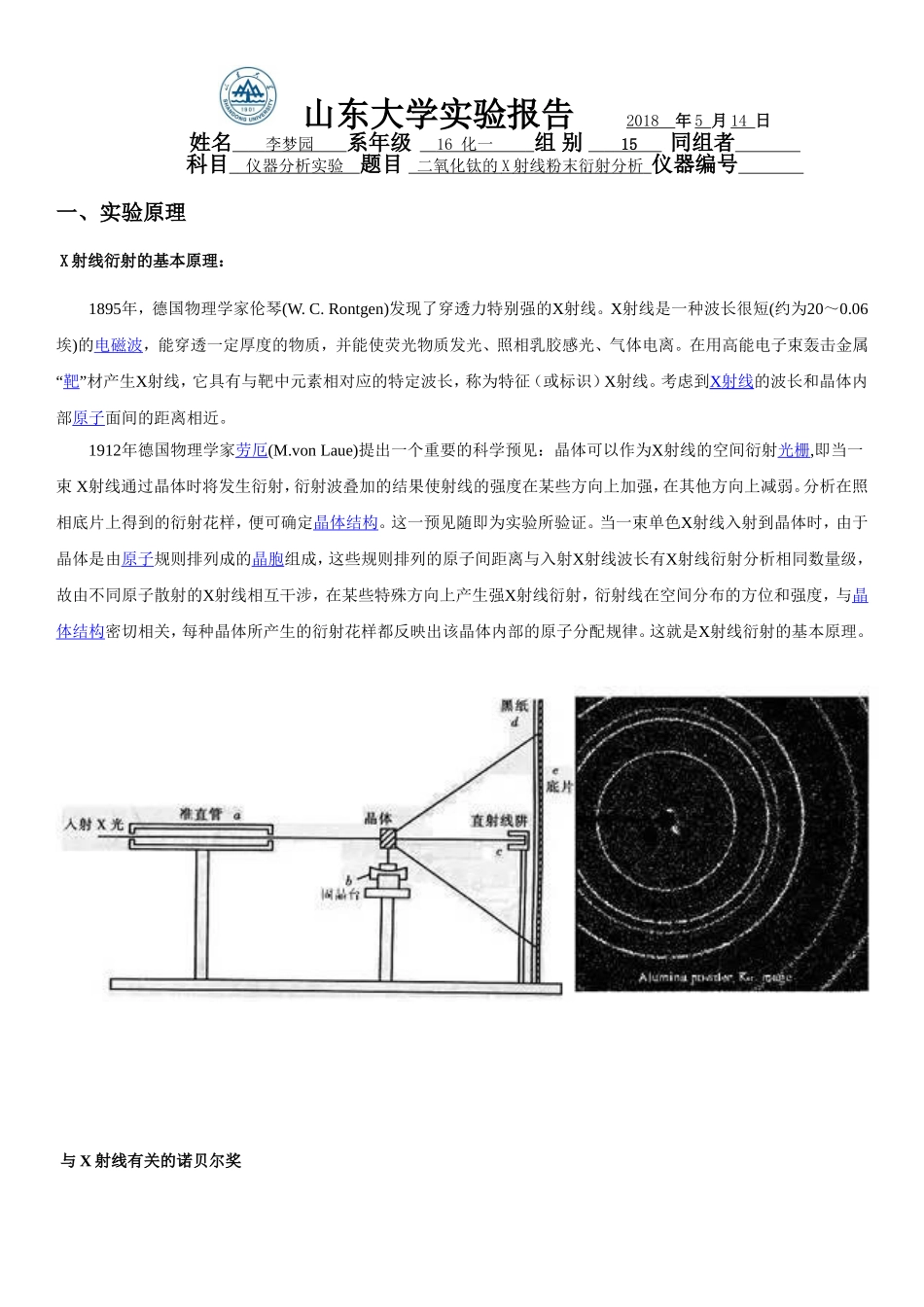

山东大学实验报告2018年5月14日姓名李梦园系年级16化一组别15同组者科目仪器分析实验题目二氧化钛的X射线粉末衍射分析仪器编号一、实验原理X射线衍射的基本原理：1895年，德国物理学家伦琴(W.C.Rontgen)发现了穿透力特别强的X射线。X射线是一种波长很短(约为20～0.06埃)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。在用高能电子束轰击金属“靶”材产生X射线，它具有与靶中元素相对应的特定波长，称为特征（或标识）X射线。考虑到X射线的波长和晶体内部原子面间的距离相近。1912年德国物理学家劳厄(M.vonLaue)提出一个重要的科学预见：晶体可以作为X射线的空间衍射光栅,即当一束X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。分析在照相底片上得到的衍射花样，便可确定晶体结构。这一预见随即为实验所验证。当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有X射线衍射分析相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关，每种晶体所产生的衍射花样都反映出该晶体内部的原子分配规律。这就是X射线衍射的基本原理。与X射线有关的诺贝尔奖山东大学实验报告2018年5月14日姓名李梦园系年级16化一组别15同组者科目仪器分析实验题目二氧化钛的X射线粉末衍射分析仪器编号X射线在光谱中位置：X射线波长在电磁谱中，介于紫外线和γ射线之间X射线的产生X射线是一种频率很高的电磁波，其波长为10-8-10-12m远比可见光短得多，因为其穿透力很强，并且其在磁场中的传播方向不受影响。小提示：X射线具有一定的辐射，对人体有一定的副作用，目前主要铅玻璃来进行屏蔽。X射线是由高速运动的电子流或其他高能辐射流（γ射线、中子流等）流与其他物质发生碰撞时骤然减速，且与该物质中的内层原子相互作用而产生的。山东大学实验报告2018年5月14日姓名李梦园系年级16化一组别15同组者科目仪器分析实验题目二氧化钛的X射线粉末衍射分析仪器编号不同的靶材，因为其原子序数不同，外层的电子排布也不一样，所以产生的特征X射线波长不同。使用波长较长的靶材的XRD所得的衍射图峰位沿2θ轴有规律拉伸；使用短波长靶材的XRD谱沿2θ轴有规律地被压缩。但需要注意的是，不管使用何种靶材的X射线管，从所得到的衍射谱中获得样品面间距d值是一致的，与靶材无关。辐射波长对衍射峰强的关系是:衍射峰强主要取决于晶体结构，但是样品的质量吸收系数（MAC）与入射线的波长有关，因此同一样品用不同耙获得的图谱上的衍射峰强度会有稍微的差别。特别是混合物，各相之间的MAC都随所选波长而变化，波长选择不当很可能造成XRD定量结果不准确。因为不同元素MAC突变拥有不同的波长，该波长就称为材料的吸收限，若超过了这个范围就会出现强的荧光散射。所以分析样品中的元素选择靶材时，一般选择原子序数比靶的元素的原子序数小1至4。就会出现强的荧光散射。例如使用Fe靶分析主要成分元素为FeCoNi的样品是合适的，而不适合分析含有MnCrVTi的物质常见的阳极靶材有：Cr,Fe,Co,Ni,Cu,Mo,Ag,W,最常用的是Cu靶。X射线衍射仪基本构成（1）高稳定度X射线源提供测量所需的X射线,改变X射线管阳极靶材质可改变X射线的波长,调节阳极电压可控制X射线源的强度。（2）样品及样品位置取向的调整机构系统样品须是单晶、粉末、多晶或微晶的固体块。（3）射线检测器检测衍射强度或同时检测衍射方向,通过仪器测量记录系统或计算机处理系统可以得到多晶衍射图谱数据。（4）衍射图的处理分析系统现代X射线衍射仪都附带安装有专用衍射图处理分析软件的计算机系统,它们的特点是自动化和智能化。Bragg方程：山东大学实验报告2018年5月14日姓名李梦园系年级16化一组别15同组者科目仪器分析实验题目二氧化钛的X射线粉末衍射分析仪器编号布拉格方程是X射线在晶体中产生衍射需要满足的基本条件，其反映了衍射线方向和晶体结构之间的关系。布拉格方程：2dsinθ=nλ其中，θ为入射角、d为晶面间距、n为衍射级数、λ为入...
