中国电信广西公司光纤到户FTTH室外挂杆壁挂式二槽四槽分光分纤盒技术规范精讲VIP免费

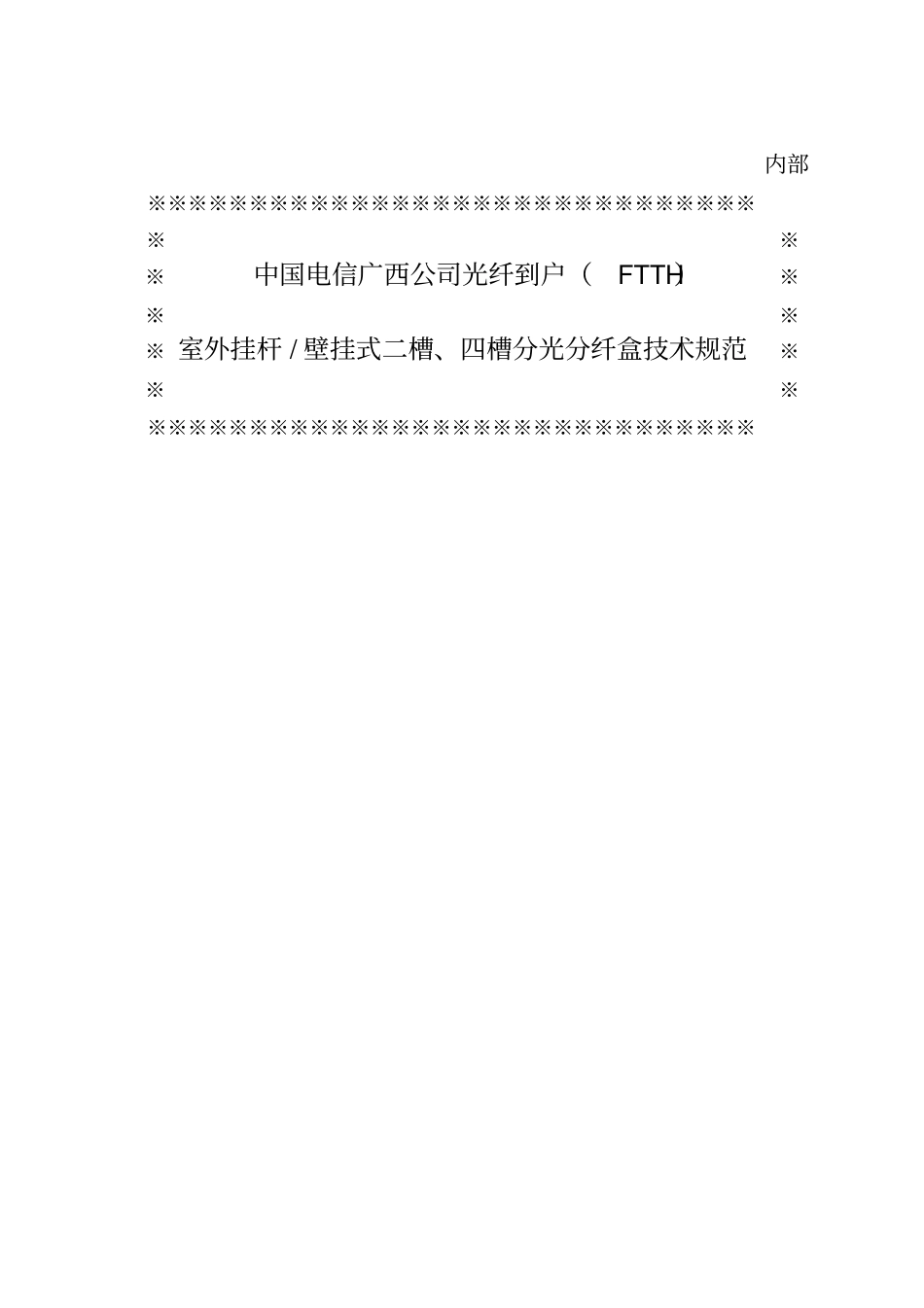

内部※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※中国电信广西公司光纤到户（FTTH）※※※※室外挂杆/壁挂式二槽、四槽分光分纤盒技术规范※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※目录1、总则..................................................12、引用标准..............................................13、产品设计方案..........................................33.1产品概述...........................................33.2组成与分类.........................................34、技术要求..............................................34.1主要技术参数.......................................34.2外观与结构.........................................44.3功能要求..........................................114.4密封性能..........................................144.5燃烧性能..........................................144.6有毒有害物质含量..................................154.7标识..............................................151、总则1.1本标准应用范围为FTTH的终端光分器用户接入设备，实现光纤的熔接、分配调度、光分器的配接、用户端皮纤的接入和分配，实现端接主干光缆与配线皮纤光缆的配接，放置光分路器的功能。本标准对CTGFS22-4/16、CTGFS22-4/32系列室外挂杆/壁挂式分光分纤盒中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。1.2本标准依据中华人民共和国通信行业标准YD/T988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。随着标准的修订，设备厂商提供的产品应符合最新标准的要求。1.3入围中国电信广西公司市场的设备厂商，按照本标准执行时，凡涉及到各公司专利使用问题，在中国电信广西公司的其它入围供货商需取得专利所有方的授权。如涉及到第三方的专利权或知识产权，需获取第三方的授权。1.4本标准的解释权和修改权属中国电信广西公司。2、引用标准2.1GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温2.2GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温2.3GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h＋12h循环）2.4GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc:振动(正弦)2.5GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾2.6GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划2.7GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）2.8GB/T2518-2008连续热镀锌钢板及钢带2.9GB/T3873-1983通信设备产品包装通用技术条件2.10GB4208-2008外壳防护等级(IP代码)2.11GB/T5095.2-1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验2.12GB/T9286-1998色漆和清漆漆膜的划格试验2.13GB/T2408-2008塑料燃烧性能的测定水平法和垂直法2.14GB/T12507.1-2000光纤光缆连接器第1部分：总规范2.15YD/T778-2006光纤配线架2.16YD/T1117-2001全光纤型分支器件技术条件2.17YD/T1272.3-2005光纤活动连接器第3部分:SC型2.18SJ/T11363-2006电子信息产品中有毒有害物质的限量要求2.19SJ/T11365-2006电子信息产品中有毒有害物质的检测方法2.20GSB05-1426-2001漆膜颜色标准样卡2.21中国电信上海公司《基于PON的FTTH/B宽带接入工程配套楼道光分路箱厂品技术规范（V1.0）》3、产品设计方案3.1产品概述采用模块化、无跳纤结构，可通过灵活的增加插片式光分路器（以下简称光分插片）数量，以实现端口的扩容。不同容量、不同厂商的光分插片具有通用性和互换性，另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续，并配置储纤用适配器，用于上联光缆的储存与固定。3.2组成与分类3.2.1组成室外挂杆/壁挂式分光分纤盒由箱体、内部结构件、光纤熔接盘片、光分插片及附件组成。3.2.2分类3.2.2.1室...
