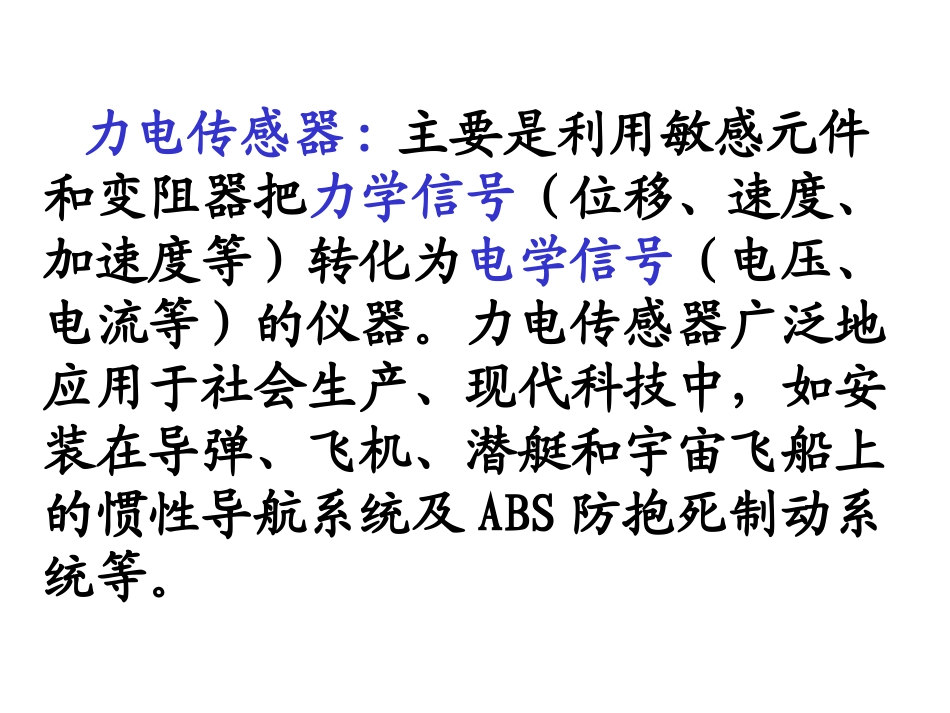

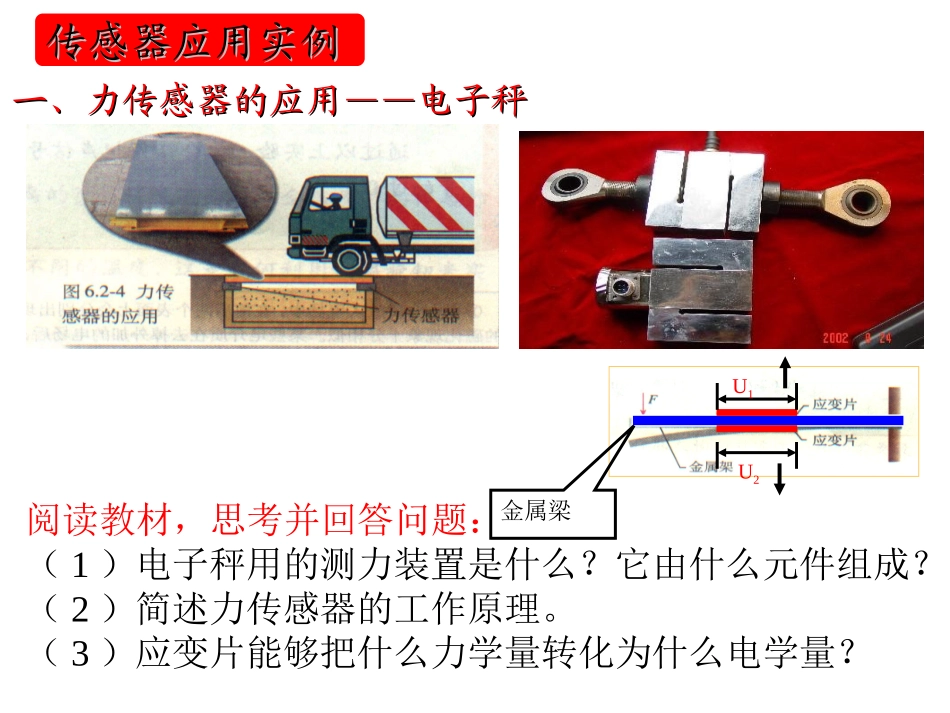

第2节传感器的应用力电传感器:主要是利用敏感元件和变阻器把力学信号（位移、速度、加速度等）转化为电学信号（电压、电流等）的仪器。力电传感器广泛地应用于社会生产、现代科技中，如安装在导弹、飞机、潜艇和宇宙飞船上的惯性导航系统及ABS防抱死制动系统等。传感器应用实例传感器应用实例一、力传感器的应用一、力传感器的应用————电子秤电子秤金属梁U1U2阅读教材，思考并回答问题：（1）电子秤用的测力装置是什么？它由什么元件组成？（2）简述力传感器的工作原理。（3）应变片能够把什么力学量转化为什么电学量？二、声传感器的应用二、声传感器的应用————话筒话筒传感器应用实例传感器应用实例（1）话筒的作用是什么？（2）说明动圈式话筒的工作原理和工作过程。（3）说明电容式话筒的工作原理和工作过程。这种话筒的优点是什么？（4）驻极体话筒的工作原理是什么？有何优点？4.声电传感器例题1.（2003上海试题）唱卡拉OK用的话筒，内有传感器。其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是()A该传感器是根据电流的磁效应工作的B该传感器是根据电磁感应原理工作的C膜片振动时，穿过金属线圈的磁通量不变D膜片振动时，金属线圈中不会产生感应电动势B常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。三、温度传感器的应用三、温度传感器的应用————电熨斗电熨斗传感器应用实例传感器应用实例双金属片温度传感器：例2.日光灯的启动器也可看成是一个热敏传感装置，它的热敏功能器是双金属片，你能说出启动器的工作原理吗？U形动触片静触片氖泡图1解析：日光灯启动器结构如图所示，内有一双金属片，热膨胀系数不同。开关闭合后，启动器两极之间有电压使氖气放电而发出辉光，辉光发出的热量使U形动触片受热膨胀向外延伸，碰到静触片接触，电路接通；温度降低时，U动触片向里收缩，离开触点，切断电路。电熨斗的构造思考与讨论：●常温下两触点是接触还是分离？●如何用调温旋钮来升高或降低电烫斗的工作温度？例3.电熨斗：利用双金属片温度传感器控制电路的通断.（1）电饭锅中温度传感器的主要元件是什么？（2）感温铁氧体的组成物质是什么？（3）感温铁氧体有何特点？（4）什么是“居里点”？四、温度传感器的应用四、温度传感器的应用————电饭锅电饭锅阅读：P68回答利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理光传感器的应用光传感器的应用————火灾报警器火灾报警器例1.如图是天花板上装的火灾报警器，平时，发光二极管LED发出的光被挡板挡住，光电三极管收不到光，呈现高电阻状态；当有烟雾进入罩内后，对光线向各个方向散射，使部分光线照射到光电三极管上，其阻值变小，与传感器连接的电路检测到这种变化，就会发出警报．光电传感器:光电传感器中的主要部件是光敏电阻或光电管。如果是光敏电阻的阻值随光照强度的变化而变化的原理制成的。如自动冲水机、路灯的控制、光电计数器、烟雾报警器等都是利用了光电传感器的原理。陆电容传感器：电容器的电容C决定于极板的正对面积S、极板间距离d以及极板间的电介质这几个因素。如果某一物理量（如角度、位移、深度等）的变化能引起上述某个因素的变化，从而引起电容的变化，则通过测定电容器的电容就可以确定上述物理量的变化，起这种作用的电容器称为电容式传感器。例1.随着生活质量的提高，自动干手机已进入家庭，洗手后，将湿手靠近自动干手机，机内的传感器便驱动电热器加热，有热空气从机内喷出，将湿手烘干。手靠近干手机能使传感器工作，是因为（）A.改变了湿度B.改变了温度C.改变了磁场D.改变了电容D例2.图甲是测量的电容式传感器，原理是由于CS∝，动片与定片间的角度θ发生变化时，引起S的变化，通过测出C的变化，测量动片与定片间的夹角θ定片θ角度θ图乙是测量的电容式传感器，原理是由于CS∝，h发生变化，金属芯线和导电液体组成的电容发生变化，通过测定C的变化，可以测量液面高度h的变化。液面高度h金属芯...
