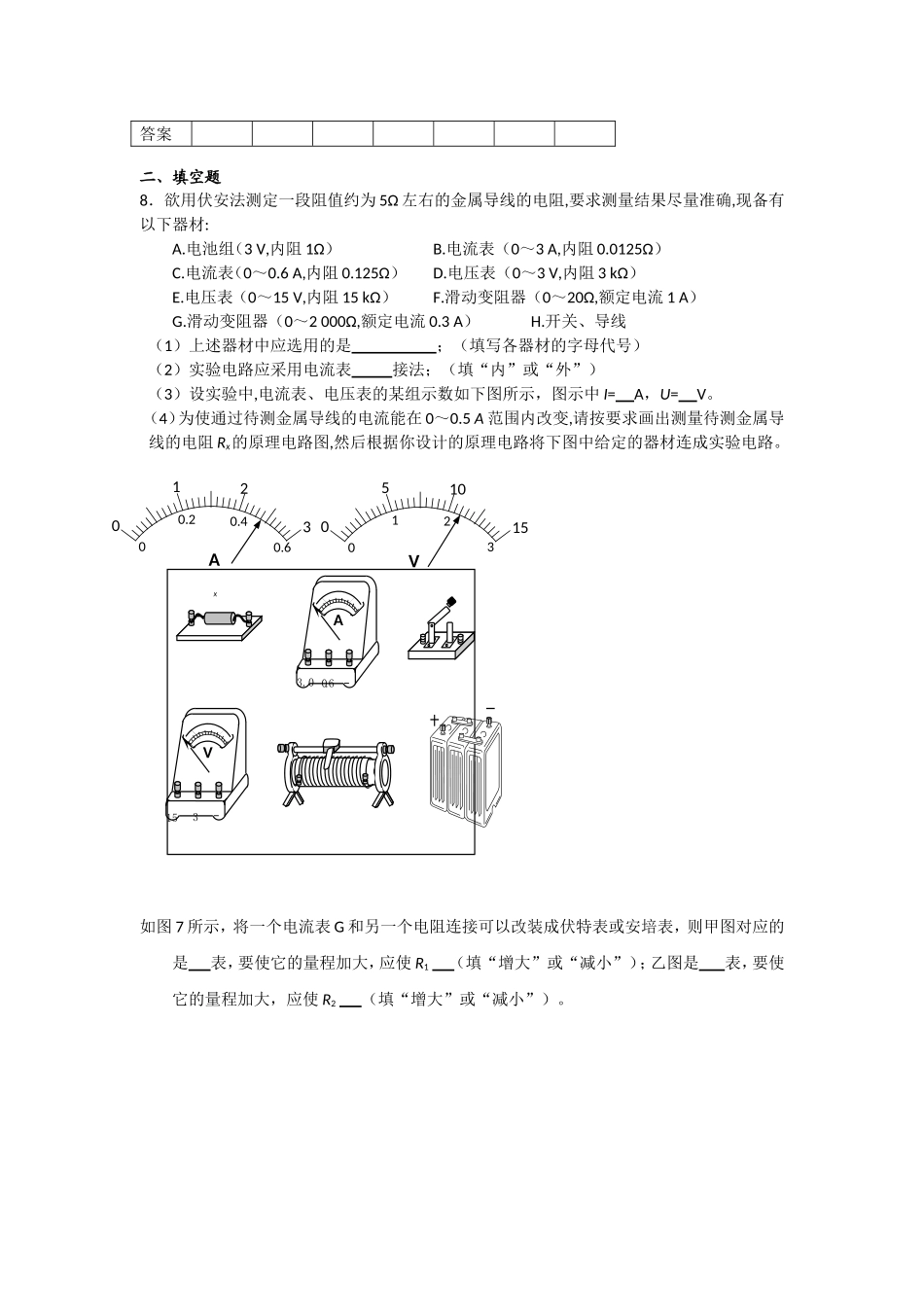

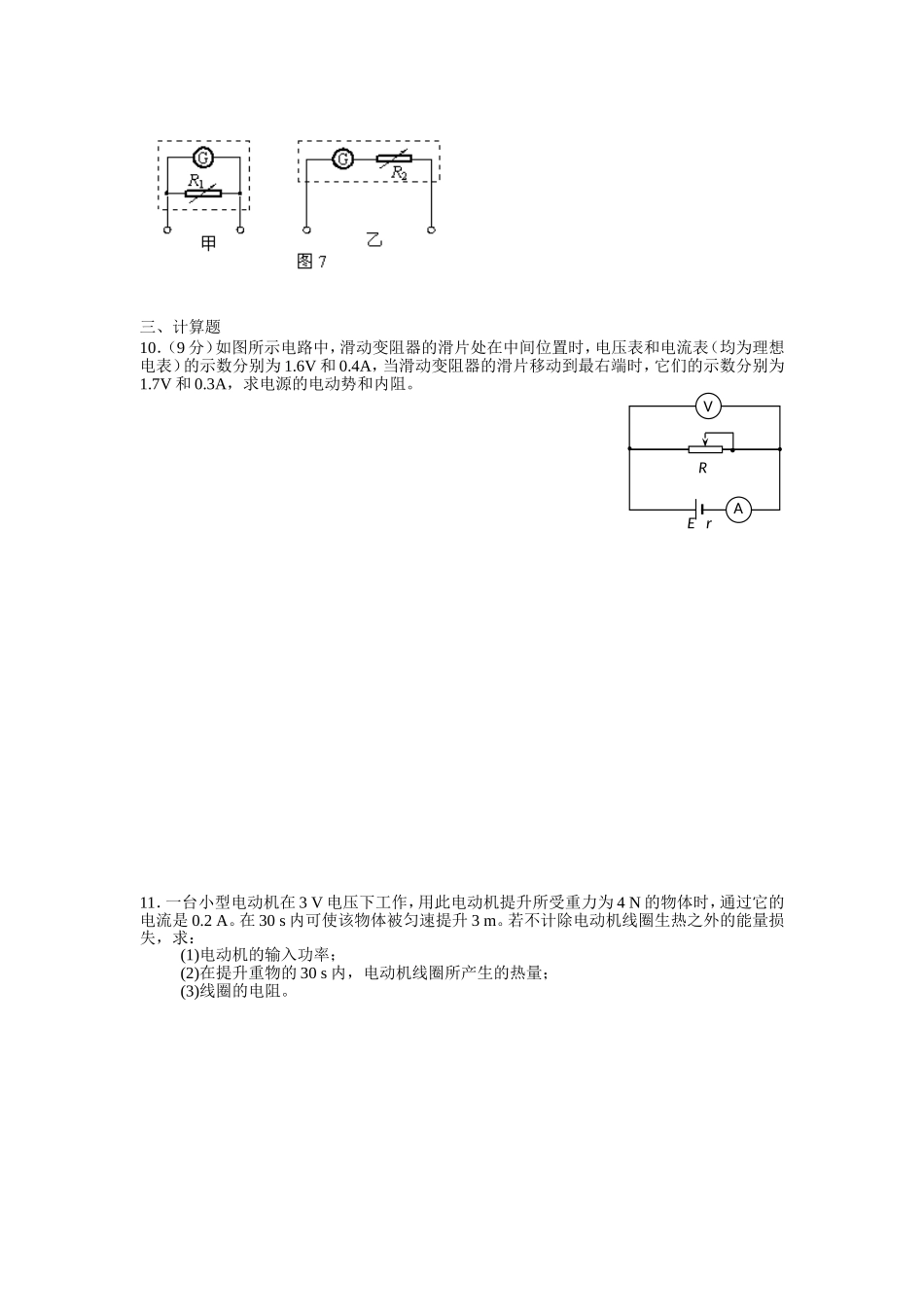

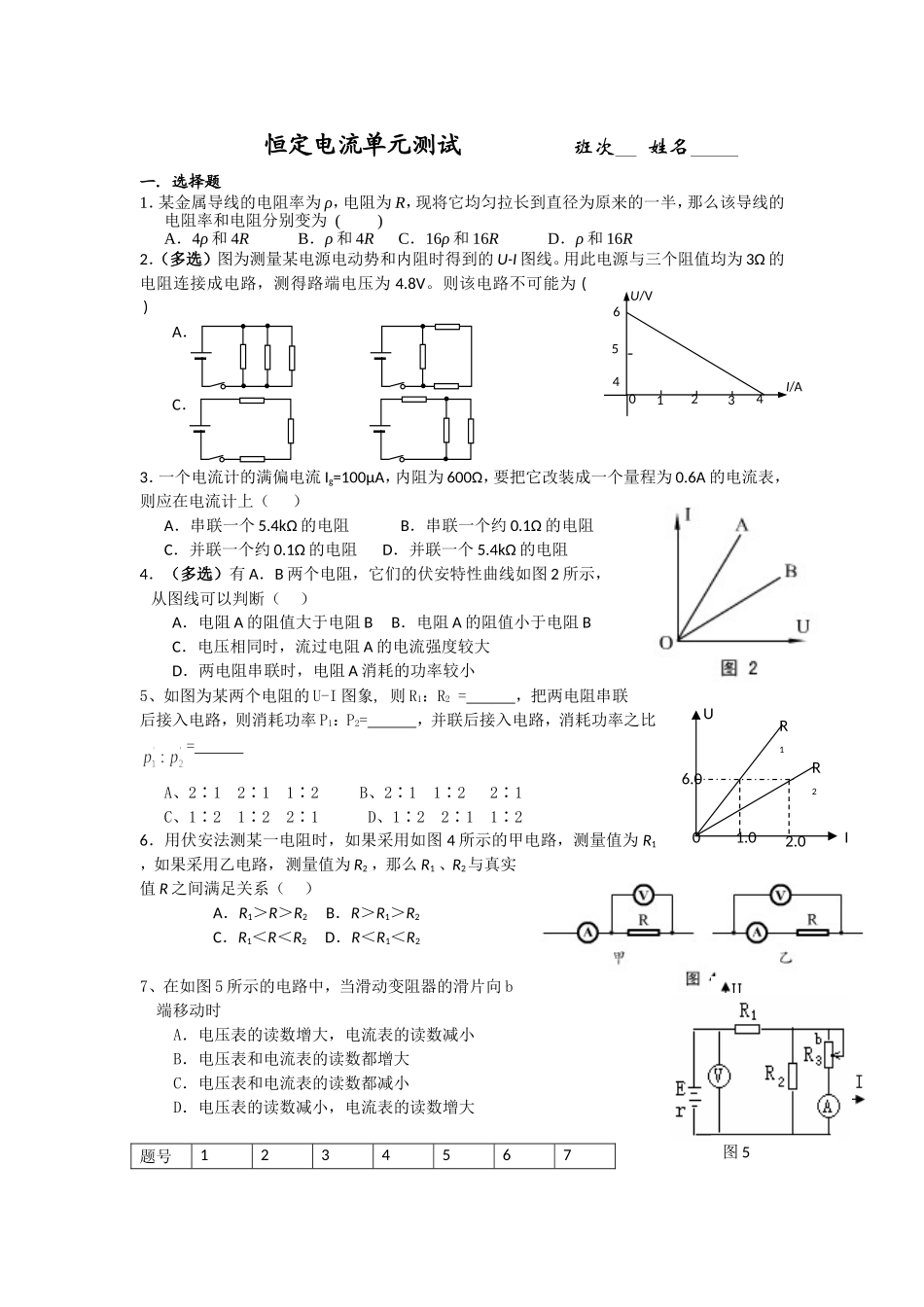

恒定电流单元测试班次姓名一．选择题1．某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为()A．4ρ和4RB．ρ和4RC．16ρ和16RD．ρ和16R2．（多选）图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V。则该电路不可能为()www.k@s@5@u.com高#考#资#源#网A．B．C．D．3．一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上（）A．串联一个5.4kΩ的电阻B．串联一个约0.1Ω的电阻C．并联一个约0.1Ω的电阻D．并联一个5.4kΩ的电阻4．（多选）有A．B两个电阻，它们的伏安特性曲线如图2所示，从图线可以判断（）A．电阻A的阻值大于电阻BB．电阻A的阻值小于电阻BC．电压相同时，流过电阻A的电流强度较大D．两电阻串联时，电阻A消耗的功率较小5、如图为某两个电阻的U-I图象,则R1：R2=，把两电阻串联后接入电路，则消耗功率P1：P2=，并联后接入电路，消耗功率之比=A、2∶12∶11∶2B、2∶11∶22∶1C、1∶21∶22∶1D、1∶22∶11∶26．用伏安法测某一电阻时，如果采用如图4所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（）A．R1＞R＞R2B．R＞R1＞R2C．R1＜R＜R2D．R＜R1＜R27、在如图5所示的电路中，当滑动变阻器的滑片向b端移动时A．电压表的读数增大，电流表的读数减小B．电压表和电流表的读数都增大C．电压表和电流表的读数都减小D．电压表的读数减小，电流表的读数增大题号1234567UR1R26.001.02.0I图3图4图5U/VI/A41534602答案二、填空题8．欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻,要求测量结果尽量准确,现备有以下器材:A.电池组（3V,内阻1Ω）B.电流表（0～3A,内阻0.0125Ω）C.电流表（0～0.6A,内阻0.125Ω）D.电压表（0～3V,内阻3kΩ）E.电压表（0～15V,内阻15kΩ）F.滑动变阻器（0～20Ω,额定电流1A）G.滑动变阻器（0～2000Ω,额定电流0.3A）H.开关、导线（1）上述器材中应选用的是；（填写各器材的字母代号）（2）实验电路应采用电流表接法；（填“内”或“外”）（3）设实验中,电流表、电压表的某组示数如下图所示，图示中I=A，U=V。（4）为使通过待测金属导线的电流能在0～0.5A范围内改变,请按要求画出测量待测金属导线的电阻Rx的原理电路图,然后根据你设计的原理电路将下图中给定的器材连成实验电路。如图7所示，将一个电流表G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的是表，要使它的量程加大，应使R1（填“增大”或“减小”）；乙图是表，要使它的量程加大，应使R2（填“增大”或“减小”）。3A00.20.40.621015V012310503–V150.6–A3.0x三、计算题10．（9分）如图所示电路中，滑动变阻器的滑片处在中间位置时，电压表和电流表（均为理想电表）的示数分别为1.6V和0.4A，当滑动变阻器的滑片移动到最右端时，它们的示数分别为1.7V和0.3A，求电源的电动势和内阻。11．一台小型电动机在3V电压下工作，用此电动机提升所受重力为4N的物体时，通过它的电流是0.2A。在30s内可使该物体被匀速提升3m。若不计除电动机线圈生热之外的能量损失，求：(1)电动机的输入功率；(2)在提升重物的30s内，电动机线圈所产生的热量；(3)线圈的电阻。VErAR
