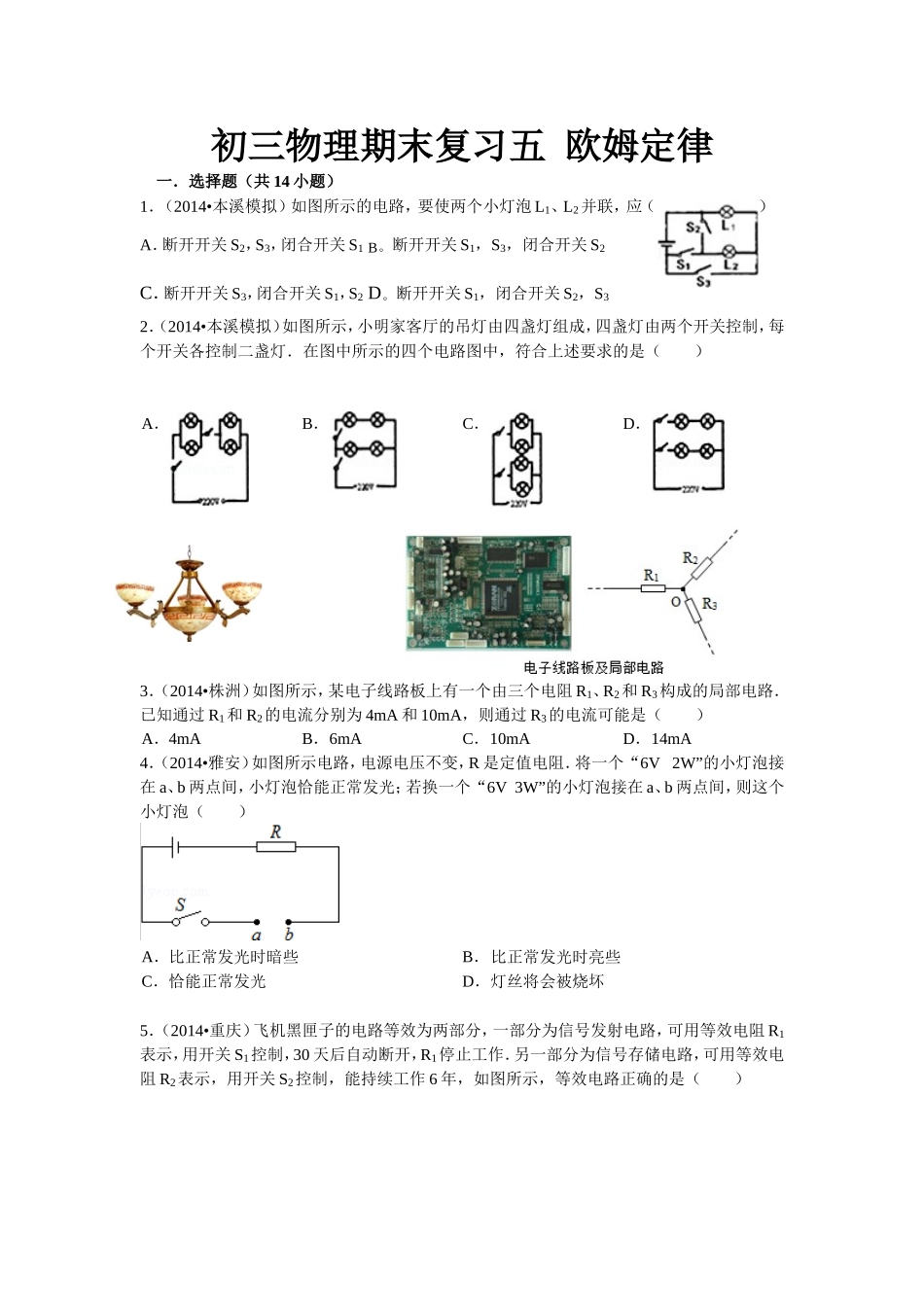

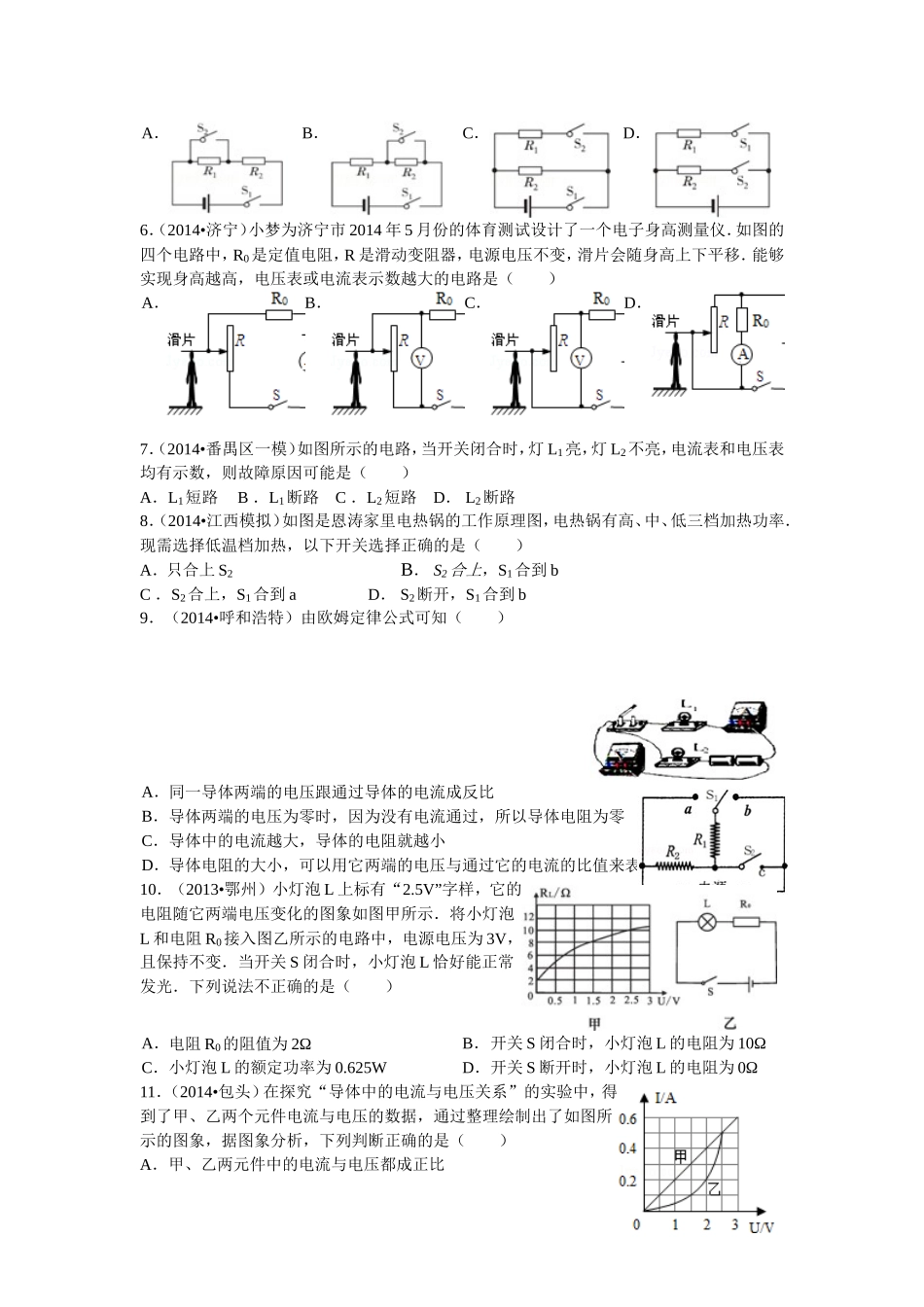

初三物理期末复习五欧姆定律一．选择题（共14小题）1．（2014•本溪模拟）如图所示的电路，要使两个小灯泡L1、L2并联，应（）A．断开开关S2，S3，闭合开关S1B。断开开关S1，S3，闭合开关S2C．断开开关S3，闭合开关S1，S2D。断开开关S1，闭合开关S2，S32．（2014•本溪模拟）如图所示，小明家客厅的吊灯由四盏灯组成，四盏灯由两个开关控制，每个开关各控制二盏灯．在图中所示的四个电路图中，符合上述要求的是（）A．B．C．D．3．（2014•株洲）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（）A．4mAB．6mAC．10mAD．14mA4．（2014•雅安）如图所示电路，电源电压不变，R是定值电阻．将一个“6V2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏5．（2014•重庆）飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信号存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示，等效电路正确的是（）A．B．C．D．6．（2014•济宁）小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．7．（2014•番禺区一模）如图所示的电路，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数，则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路8．（2014•江西模拟）如图是恩涛家里电热锅的工作原理图，电热锅有高、中、低三档加热功率．现需选择低温档加热，以下开关选择正确的是（）A．只合上S2B．S2合上，S1合到bC．S2合上，S1合到aD．S2断开，S1合到b9．（2014•呼和浩特）由欧姆定律公式可知（）A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示10．（2013•鄂州）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法不正确的是（）A．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625WD．开关S断开时，小灯泡L的电阻为0Ω11．（2014•包头）在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗的功率之比为2：1D．若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W12．（2014•随州）以下说法错误的是（）A．（图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×104﹣AB．设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为1.5×104﹣A，人体没有危险C．（图乙）是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；（图丙）为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作D．（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路13．（2014•永州）如图是一个体重测试仪的工作原理图，电源电压保持不变，体重显示表的指针偏转角度会随着人的体重的增加而增大，有关测试仪的下列说法正...
