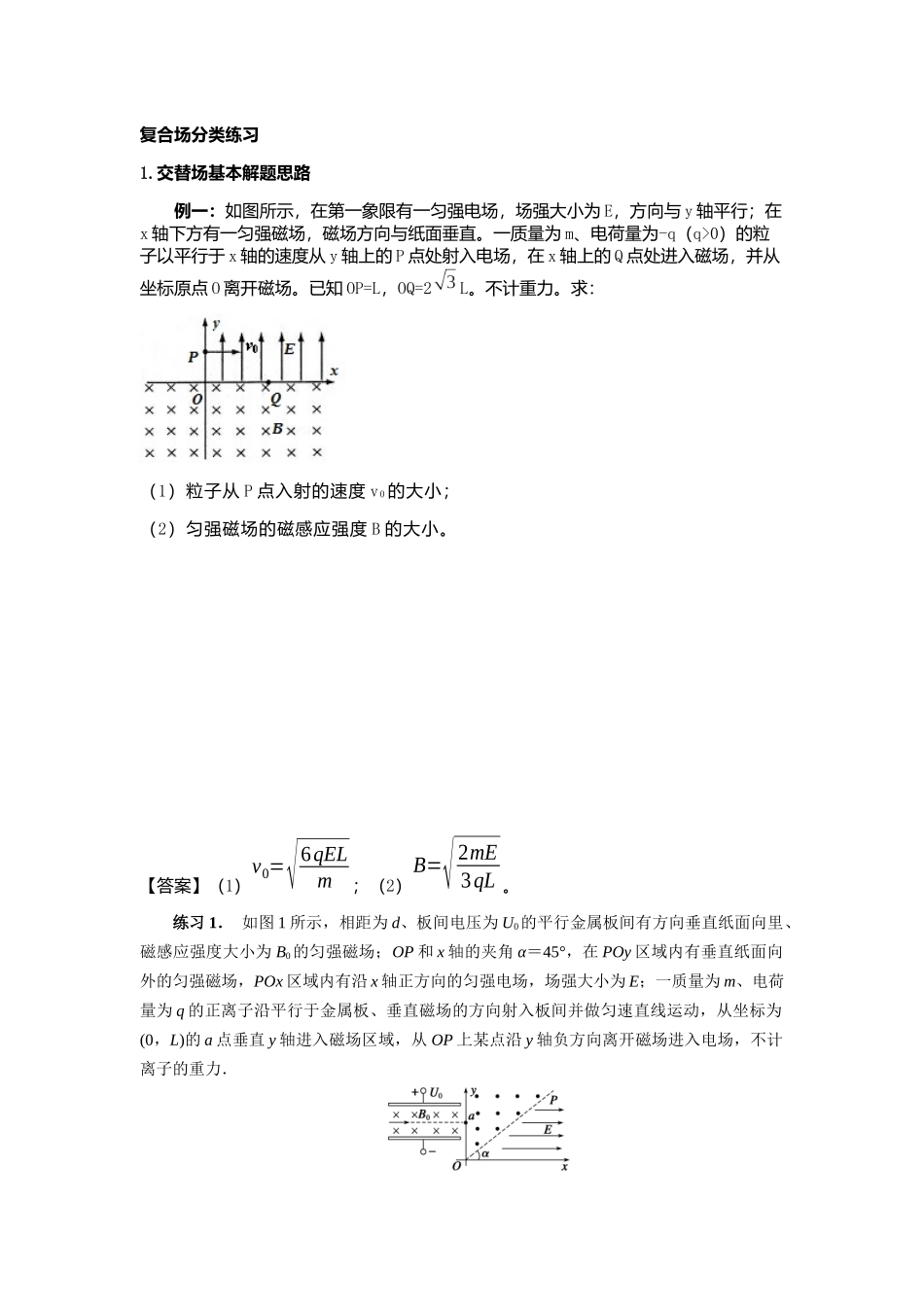

复合场分类练习1.交替场基本解题思路例一：如图所示，在第一象限有一匀强电场，场强大小为E，方向与y轴平行；在x轴下方有一匀强磁场，磁场方向与纸面垂直。一质量为m、电荷量为-q（q>0）的粒子以平行于x轴的速度从y轴上的P点处射入电场，在x轴上的Q点处进入磁场，并从坐标原点O离开磁场。已知OP=L，OQ=2L。不计重力。求：（1）粒子从P点入射的速度v0的大小；（2）匀强磁场的磁感应强度B的大小。【答案】（1）v0=√6qELm；（2）B=√2mE3qL。练习1．如图1所示，相距为d、板间电压为U0的平行金属板间有方向垂直纸面向里、磁感应强度大小为B0的匀强磁场；OP和x轴的夹角α＝45°，在POy区域内有垂直纸面向外的匀强磁场，POx区域内有沿x轴正方向的匀强电场，场强大小为E；一质量为m、电荷量为q的正离子沿平行于金属板、垂直磁场的方向射入板间并做匀速直线运动，从坐标为(0，L)的a点垂直y轴进入磁场区域，从OP上某点沿y轴负方向离开磁场进入电场，不计离子的重力．图1(1)离子在平行金属板间的运动速度v0；(2)POy区域内匀强磁场的磁感应强度B；(3)离子打在x轴上对应点的坐标．答案(1)(2)(3)(＋，0)2.磁场中的临界问题例二.如图所示，坐标平面第Ⅰ象限内存在大小为E＝4×105N/C、方向水平向左的匀强电场，在第Ⅱ象限内存在方向垂直纸面向里的匀强磁场．质荷比为＝4×10－10N/C的带正电粒子从x轴上的A点以初速度v0＝2×107m/s垂直x轴射入电场，OA＝0.2m，不计重力．求：(1)粒子经过y轴时的位置到原点O的距离；(2)若要求粒子不能进入第三象限，求磁感应强度B的取值范围(不考虑粒子第二次进入电场后的运动情况．)答案(1)0.4m(2)B≥(2＋2)×10－2T练习2：如图所示，直线OP与x轴的夹角为45o，OP上方有沿y轴负方向的匀强电场，OP与x轴之间的有垂直纸面向外的匀强磁场区域I，x轴下方有垂直纸面向外的匀强磁场区域II。不计重力，一质量为m、带电量为q的粒子从y轴上的A（0，l）点以速度v0垂直y轴射入电场，恰以垂直于OP的速度进磁场区域I。若带电粒子第二次通过x轴时，速度方向恰好垂直x轴射入磁场区域I，在磁场区域I中偏转后最终粒子恰好不能再进入电场中。求：（1）带电粒子离开电场时的速度大小；（2）电场强度E的大小；（3）磁场区域I、II的磁感应强度B1、B2的大小。【答案】（1）（2）（3），3.放大圆思想例3：如图所示，真空室内竖直条形区域Ⅰ存在垂直纸面向外的匀强磁场，条形区域Ⅱ(含Ⅰ、Ⅱ区域分界面)存在水平向右的匀强电场，电场强度为E，磁场和电场宽度均为L，高度足够大，M、N为涂有荧光物质的竖直板．现有P、Q两束质子从A处连续不断地射入磁场，入射方向都与M板夹角成60°且与纸面平行，两束质子束的速度大小都恒为v.当Ⅰ区中磁场较强时，M板上有一个亮斑，N板上无亮斑．缓慢改变磁场强弱，M板和N板上会各有一个亮斑，继续改变磁场强弱，可以观察到N板出现两个亮斑时，M板上的亮斑刚好消失．已知质子质量为m，电量为e，不计质子重力和相互作用力，求：(1)N板上刚刚出现一个亮斑时，M板上的亮斑到A点的距离x；(2)N板上恰好出现两个亮斑时，区域Ⅰ中的磁感应强度B；(3)N板上恰好出现两个亮斑时，这两个亮斑之间的距离s.答案(1)L(2)(3)2L＋v练习3：如图所示，足够长的矩形区域abcd内充满磁感应强度为B、方向垂直纸面向里的匀强磁场，现从ad边的中心O点处，垂直磁场方向射入一速度为v0的带正电粒子，v0与ad边的夹角为30°.已知粒子质量为m，带电量为q，ad边长为L，不计粒子的重力.(1)求要使粒子能从ab边射出磁场，v0的大小范围.(2)粒子在磁场中运动的最长时间是多少?在这种情况下，粒子将从什么范围射出磁场?答案:(1)qBLm≥v0>qBL3m(2)t=5πm3qB，在O点上方L/3范围内4.滚动圆思想例四：如图甲所示，在空间存在垂直纸面向里的场强为B的匀强磁场，其边界AB、CD相距为d，在左边界的Q点处有一个质量为m、带电量大小为q的负电粒子，沿着与左边界成30°的方向射入磁场，粒子重力不计，求：（1）带电粒子能从AB边界飞出的最大速度；（2）若带电粒子能垂直于CD边界飞出磁场，穿过小孔进入如图乙所示的匀强电场中减速至零且不碰到负极板，则极板间电压以及整个过程中粒子在磁场中运动的时间为多少...
