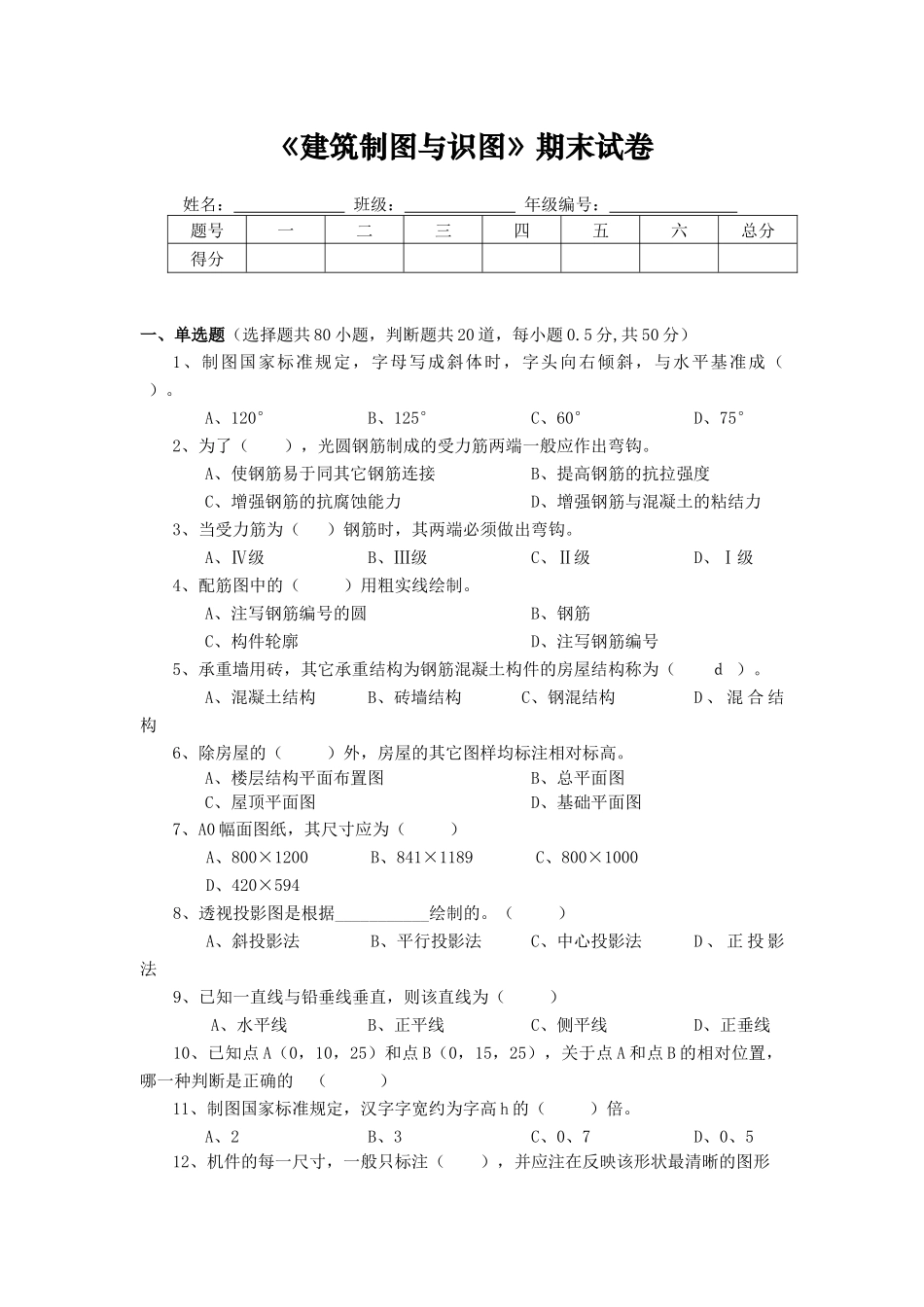

《建筑制图与识图》期末试卷姓名：班级：年级编号：题号一二三四五六总分得分一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分）1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。A、120°B、125°C、60°D、75°2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。A、使钢筋易于同其它钢筋连接B、提高钢筋的抗拉强度C、增强钢筋的抗腐蚀能力D、增强钢筋与混凝土的粘结力3、当受力筋为（）钢筋时，其两端必须做出弯钩。A、Ⅳ级B、Ⅲ级C、Ⅱ级D、Ⅰ级4、配筋图中的（）用粗实线绘制。A、注写钢筋编号的圆B、钢筋C、构件轮廓D、注写钢筋编号5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。A、混凝土结构B、砖墙结构C、钢混结构D、混合结构6、除房屋的（）外，房屋的其它图样均标注相对标高。A、楼层结构平面布置图B、总平面图C、屋顶平面图D、基础平面图7、A0幅面图纸，其尺寸应为（）A、800×1200B、841×1189C、800×1000D、420×5948、透视投影图是根据___________绘制的。（）A、斜投影法B、平行投影法C、中心投影法D、正投影法9、已知一直线与铅垂线垂直，则该直线为（）A、水平线B、正平线C、侧平线D、正垂线10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（）11、制图国家标准规定，汉字字宽约为字高h的（）倍。A、2B、3C、0、7D、0、512、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。A、一次B、两次C、三次D、四次13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。A、正四边形B、正五边形C、正六边形D、三角形14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。A、正立B、水平C、侧立D、其他15、圆锥体的投影为一个（），两个（）。A、圆B、矩形C、全等的矩形D、全等的等腰三角形16、要正确地画出平面图形，首先要对图形进行（）。A、尺寸分析B、线段分析C、图形分析D、尺寸分析和线段分析17、平面图形所标注的尺寸，一般按其作用分为（）。A、定形尺寸B、定位尺寸C、总体尺寸D、定形尺寸和定位尺寸18、在绘制投影正图时，加深的顺序是（）。A、先加深圆或圆弧，后加深直线B、先注尺寸和写字，后加深图形C、一边加深图形，一边注尺寸和写字D、加深图形和注尺寸及写字不分先后19、平行投影法中的（）相互垂直时，称为正投影法。A、物体与投影面B、投射线与投影面C、投影中心与投射线D、投射线与物体20、点的三面投影采用的是（）投影法中的正投影。A、平行B、中心C、斜D、直角21、线段的投影可以由线段上的（）端点确定。A、一个B、两个C、任意一个22、用四心圆法画椭圆，四段圆弧的圆心在椭圆的（）上。A、长轴B、短轴C、圆心D、长轴和短轴23、正投影法的基本性质是真实性、积聚性、（）。A、统一性、B、特殊性C、类似性D、普遍性24、三视图中的左视图应画在主视图的（）位置。A、左边B、右边C、上边D、下边25、三视图的投影规律为：长对正、高平齐、（）。A、宽对正B、高对正C、宽相等D、长相等26、画组合体三视图时，可以采用形体分析法或（）。A、线面分析法B、叠加法C、切割法D、综合法27、形体分析法主要应用于以（）为主的形体；线面分析法主要应用于以（）为主的形体，有的形体需用采用两种方法结合画图。A、叠加B、切割C、相交D、重合28、基本立体分为平面立体和回转体，平面立体的表面由（）围成。A、平面和曲面B、两个面C、平面D、曲面29、平面立体分为棱柱和棱锥两类。棱柱的各棱线（）。A、交于一点B、交于两点C、互相平行D、互相交叉30、圆柱体的投影为一个（），两个（）。A、圆B、矩形C、全等的矩形D、全等的等腰三角形31、一般局部视图用（）或双折线表示断裂部分的边界。A、点画线B、虚线C、波浪线D、细实线32、按剖开工件的范围多少，可将剖视图分为全剖视图、()视图和局部剖视图三大类。A、斜剖B、半剖C、阶梯剖D、旋转剖33、制图标准规定，图样中书写数字或和字母的字型有A、B两种线型，其区别为（）。A、字体的斜度B、笔画的粗度C、字体的宽度D、字体大小34、定形尺寸、定位尺寸全部注出的线段称为（...
