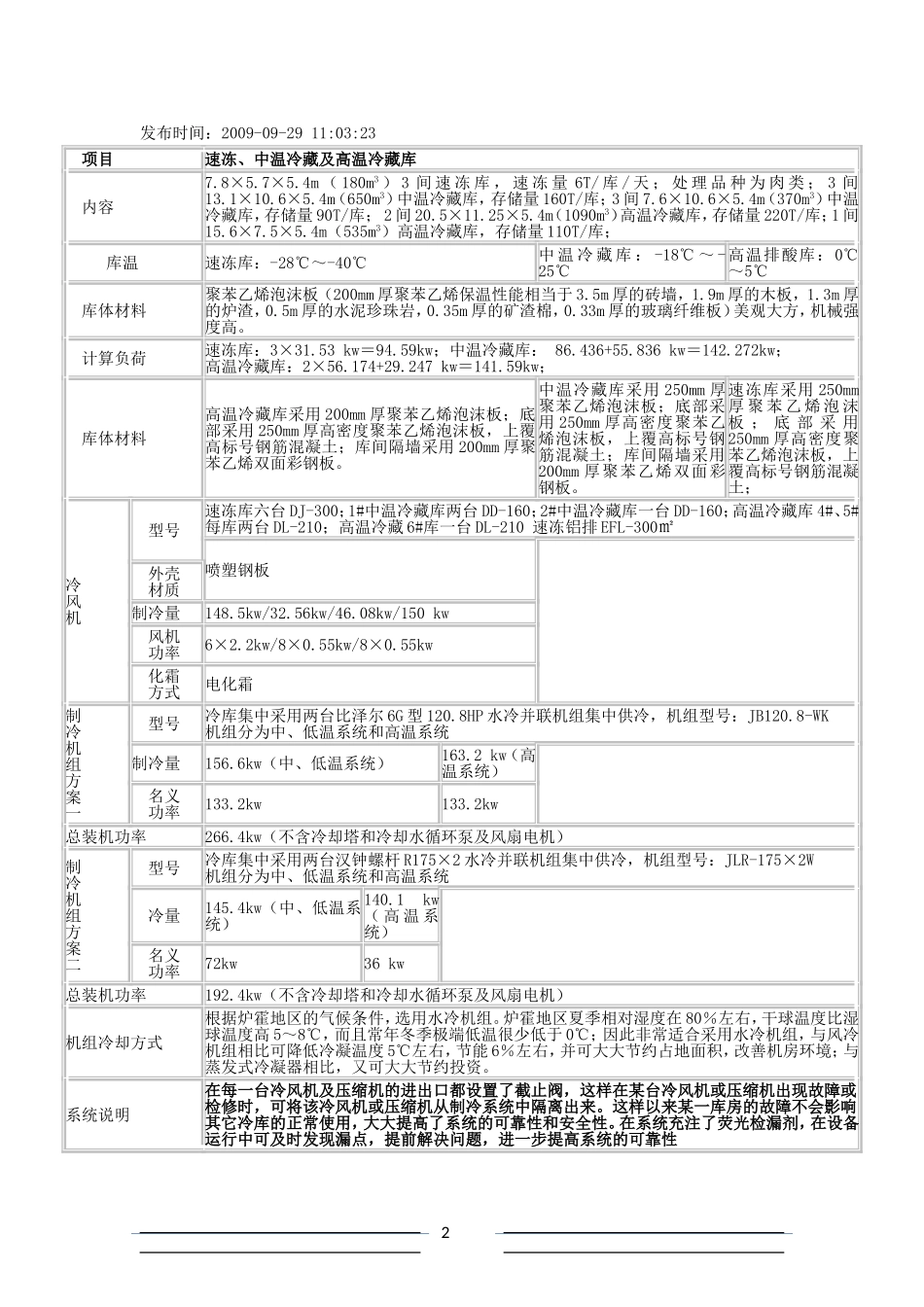

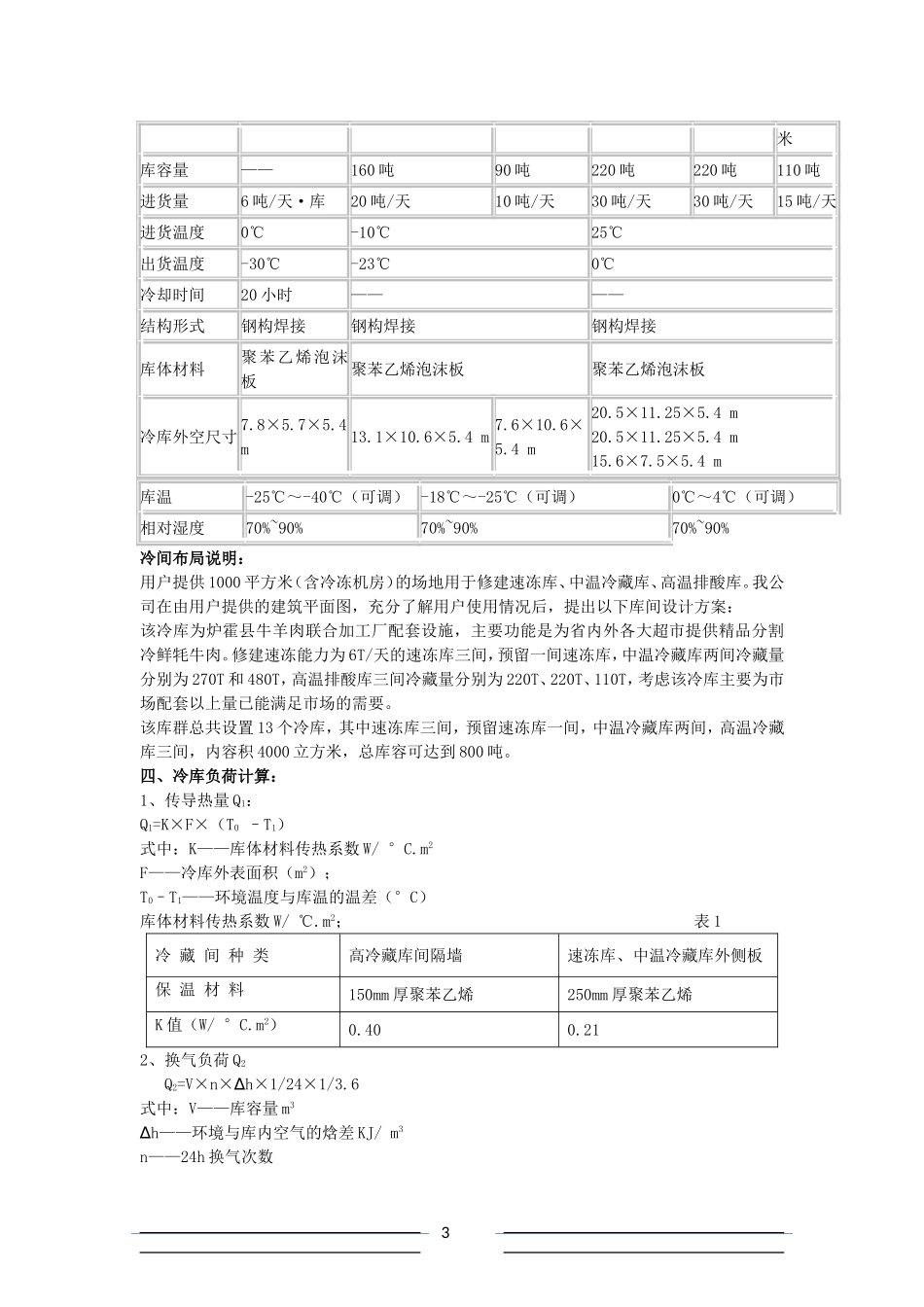

低温速冻冷藏冷库设计方案1发布时间：2009-09-2911:03:23项目速冻、中温冷藏及高温冷藏库内容7.8×5.7×5.4m（180m3）3间速冻库，速冻量6T/库/天；处理品种为肉类；3间13.1×10.6×5.4m（650m3）中温冷藏库，存储量160T/库；3间7.6×10.6×5.4m（370m3）中温冷藏库，存储量90T/库；2间20.5×11.25×5.4m（1090m3）高温冷藏库，存储量220T/库；1间15.6×7.5×5.4m（535m3）高温冷藏库，存储量110T/库；库温速冻库：-28℃～-40℃中温冷藏库：-18℃～-25℃高温排酸库：0℃～5℃库体材料聚苯乙烯泡沫板（200mm厚聚苯乙烯保温性能相当于3.5m厚的砖墙，1.9m厚的木板，1.3m厚的炉渣，0.5m厚的水泥珍珠岩，0.35m厚的矿渣棉，0.33m厚的玻璃纤维板）美观大方，机械强度高。计算负荷速冻库：3×31.53kw＝94.59kw；中温冷藏库：86.436+55.836kw＝142.272kw；高温冷藏库：2×56.174+29.247kw＝141.59kw；库体材料高温冷藏库采用200mm厚聚苯乙烯泡沫板；底部采用250mm厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土；库间隔墙采用200mm厚聚苯乙烯双面彩钢板。中温冷藏库采用250mm厚聚苯乙烯泡沫板；底部采用250mm厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土；库间隔墙采用200mm厚聚苯乙烯双面彩钢板。速冻库采用250mm厚聚苯乙烯泡沫板；底部采用250mm厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土；冷风机型号速冻库六台DJ-300；1#中温冷藏库两台DD-160；2#中温冷藏库一台DD-160；高温冷藏库4#、5#每库两台DL-210；高温冷藏6#库一台DL-210速冻铝排EFL-300㎡喷塑钢板外壳材质制冷量148.5kw/32.56kw/46.08kw/150kw风机功率6×2.2kw/8×0.55kw/8×0.55kw化霜方式电化霜制冷机组方案一型号冷库集中采用两台比泽尔6G型120.8HP水冷并联机组集中供冷，机组型号：JB120.8-WK机组分为中、低温系统和高温系统制冷量156.6kw（中、低温系统）163.2kw（高温系统）名义功率133.2kw133.2kw总装机功率266.4kw（不含冷却塔和冷却水循环泵及风扇电机）制冷机组方案二型号冷库集中采用两台汉钟螺杆R175×2水冷并联机组集中供冷，机组型号：JLR-175×2W机组分为中、低温系统和高温系统冷量145.4kw（中、低温系统）140.1kw（高温系统）名义功率72kw36kw总装机功率192.4kw（不含冷却塔和冷却水循环泵及风扇电机）机组冷却方式根据炉霍地区的气候条件，选用水冷机组。炉霍地区夏季相对湿度在80％左右，干球温度比湿球温度高5～8℃，而且常年冬季极端低温很少低于0℃；因此非常适合采用水冷机组，与风冷机组相比可降低冷凝温度5℃左右，节能6％左右，并可大大节约占地面积，改善机房环境；与蒸发式冷凝器相比，又可大大节约投资。系统说明在每一台冷风机及压缩机的进出口都设置了截止阀，这样在某台冷风机或压缩机出现故障或检修时，可将该冷风机或压缩机从制冷系统中隔离出来。这样以来某一库房的故障不会影响其它冷库的正常使用，大大提高了系统的可靠性和安全性。在系统充注了荧光检漏剂，在设备运行中可及时发现漏点，提前解决问题，进一步提高系统的可靠性2米库容量——160吨90吨220吨220吨110吨进货量6吨/天·库20吨/天10吨/天30吨/天30吨/天15吨/天进货温度0℃-10℃25℃出货温度-30℃-23℃0℃冷却时间20小时————结构形式钢构焊接钢构焊接钢构焊接库体材料聚苯乙烯泡沫板聚苯乙烯泡沫板聚苯乙烯泡沫板冷库外空尺寸7.8×5.7×5.4m13.1×10.6×5.4m7.6×10.6×5.4m20.5×11.25×5.4m20.5×11.25×5.4m15.6×7.5×5.4m库温-25℃～-40℃（可调）-18℃～-25℃（可调）0℃～4℃（可调）相对湿度70%~90%70%~90%70%~90%冷间布局说明：用户提供1000平方米（含冷冻机房）的场地用于修建速冻库、中温冷藏库、高温排酸库。我公司在由用户提供的建筑平面图，充分了解用户使用情况后，提出以下库间设计方案：该冷库为炉霍县牛羊肉联合加工厂配套设施，主要功能是为省内外各大超市提供精品分割冷鲜牦牛肉。修建速冻能力为6T/天的速冻库三间，预留一间速冻库，中温冷藏库两间冷藏量分别为270T和480T，高温排酸库三间冷藏量分别为220T、220T、110T，考虑该冷库主要为市场配套以上量已能满足市场的需要。该库群总共设置13个冷...
