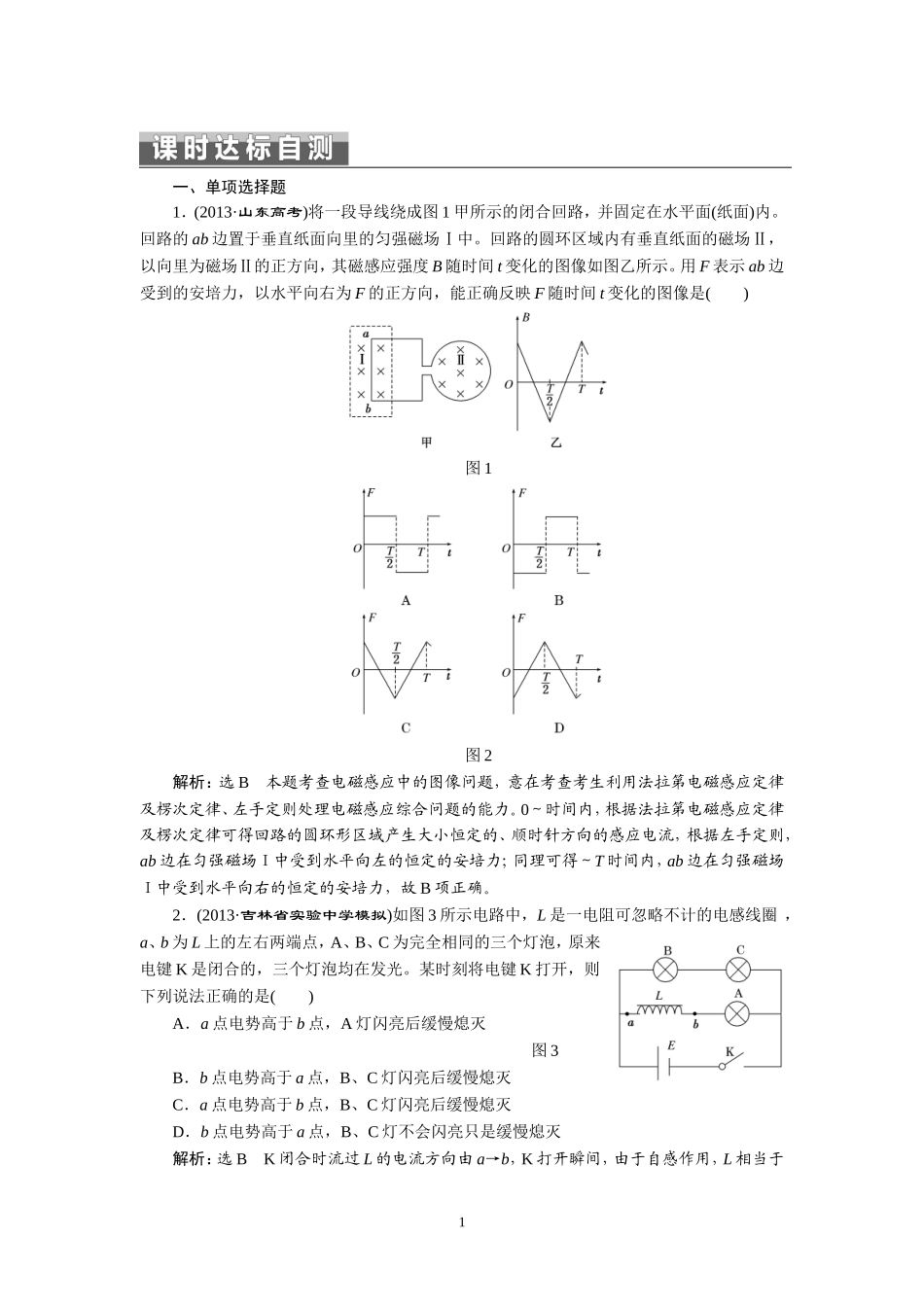

一、单项选择题1．(2013·山东高考)将一段导线绕成图1甲所示的闭合回路，并固定在水平面(纸面)内。回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是()图1图2解析：选B本题考查电磁感应中的图像问题，意在考查考生利用法拉第电磁感应定律及楞次定律、左手定则处理电磁感应综合问题的能力。0～时间内，根据法拉第电磁感应定律及楞次定律可得回路的圆环形区域产生大小恒定的、顺时针方向的感应电流，根据左手定则，ab边在匀强磁场Ⅰ中受到水平向左的恒定的安培力；同理可得～T时间内，ab边在匀强磁场Ⅰ中受到水平向右的恒定的安培力，故B项正确。2．(2013·吉林省实验中学模拟)如图3所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L上的左右两端点，A、B、C为完全相同的三个灯泡，原来电键K是闭合的，三个灯泡均在发光。某时刻将电键K打开，则下列说法正确的是()A．a点电势高于b点，A灯闪亮后缓慢熄灭图3B．b点电势高于a点，B、C灯闪亮后缓慢熄灭C．a点电势高于b点，B、C灯闪亮后缓慢熄灭D．b点电势高于a点，B、C灯不会闪亮只是缓慢熄灭解析：选BK闭合时流过L的电流方向由a→b，K打开瞬间，由于自感作用，L相当于1电源对A、B、C供电，此时b相当于电源正极，b比a电势高，因L中电流比B、C原来稳定时电流大，故将看到A灯逐渐熄灭，B、C灯闪亮后缓慢熄灭，B正确。3．(2013·新课标全国卷Ⅱ)如图4，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d＞L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动。t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列vt图像中，可能正确描述上述过程的是()图4图5解析：选D本题考查电磁感应、安培力、速度图像及其相关知识，意在考查考生分析解决问题的能力和应用图像描述物理过程的能力。由于导线框闭合，导线框以某一初速度向右运动，其右侧边开始进入磁场时，切割磁感线产生感应电动势和感应电流，右侧边受到安培力作用，做减速运动；导线框完全进入磁场中时，导线框中磁通量不变，不产生感应电流，导线框不受安培力作用，做匀速运动；导线框右侧边开始出磁场时，左侧边切割磁感线产生感应电动势和感应电流，左侧边受到安培力作用，导线框做减速运动；导线框进、出磁场区域时，受到的安培力不断减小，导线框的加速度不断减小，所以可能正确描述导线框运动过程的速度图像是D。4．(2013·黄山模拟)如图6所示，竖直放置的平行金属导轨EF和GH两部分导轨间距为2L，IJ和MN两部分导轨间距为L。整个装置都处在磁感应强度为B，方向水平向里的匀强磁场中，两金属杆ab、cd可在导轨上无摩擦滑动，且与导轨接触良好。平行金属导轨之间还连接一个电容为C的电容器，如图8所示。已知金属杆ab质量为2m，电阻为2R；金属杆cd的质量为m，电阻为R；金属导轨电阻忽略不计。现对金属杆ab施加一个竖直向上的作用力F使其以速度v匀速向上运动，此时cd处于静止状态，则下列说法正确的是()图6A．电容器左极板堆积电子B．电容器极板上的电荷量为CBLvC．匀强磁场对两个金属杆施加安培力大小相等D．竖直向上的力F＝4mg解析：选D由右手定则可判断电流由c→d，故电容器左极板带正电，A错误；由UC＝·R，Q＝CUC可得，电容器的电荷量Q＝BLvC，B错误；ab受的安培力Fab＝B·2L·I，cd受的安培力Fcd＝BLI，故C错误；由F＝2mg＋Fab，Fcd＝mg，Fab＝2Fcd，可解得：F＝4mg，D正确。5.(2013·泰安模拟)如图7所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m、电阻也为R的金属棒，金属棒与导轨接触良好。整个装置处于竖直向上、磁感应强度为B的匀强磁场中。现使金属棒以初速度v沿导轨向右运动，若金属棒在整个运动2过程中通过的电荷量为q。下列说法正确的是()图7A．金属棒在导轨上做匀减速运动B．整个过程中金属棒克服安...
