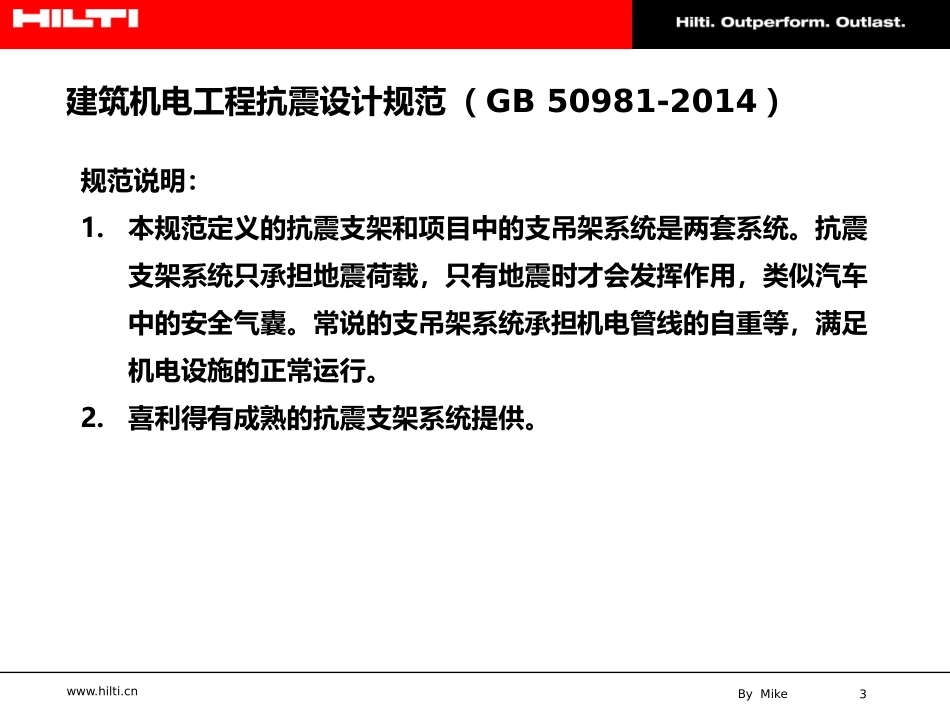

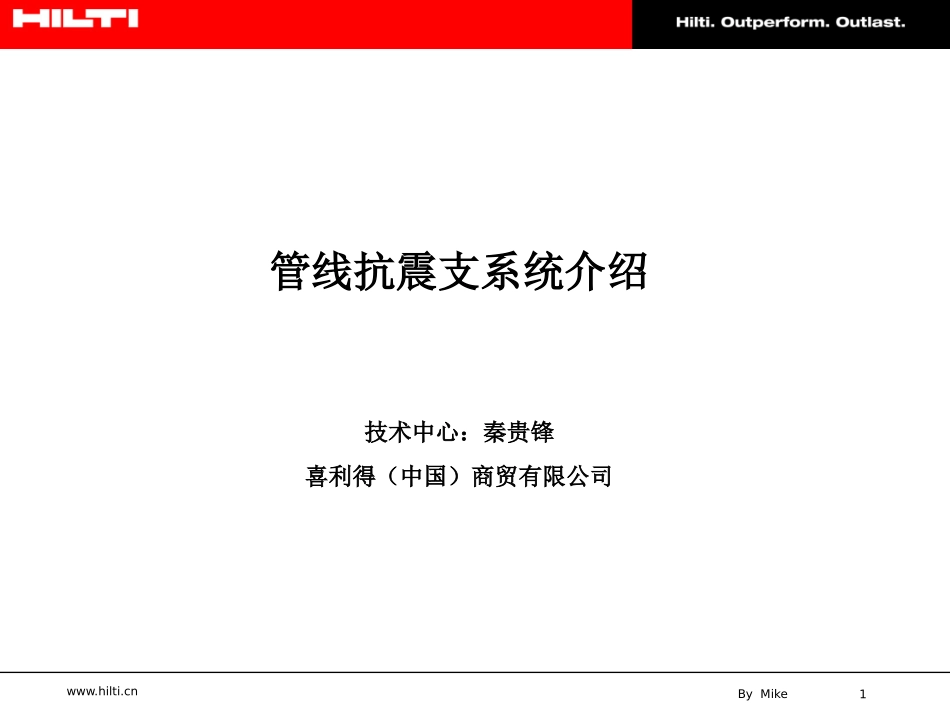

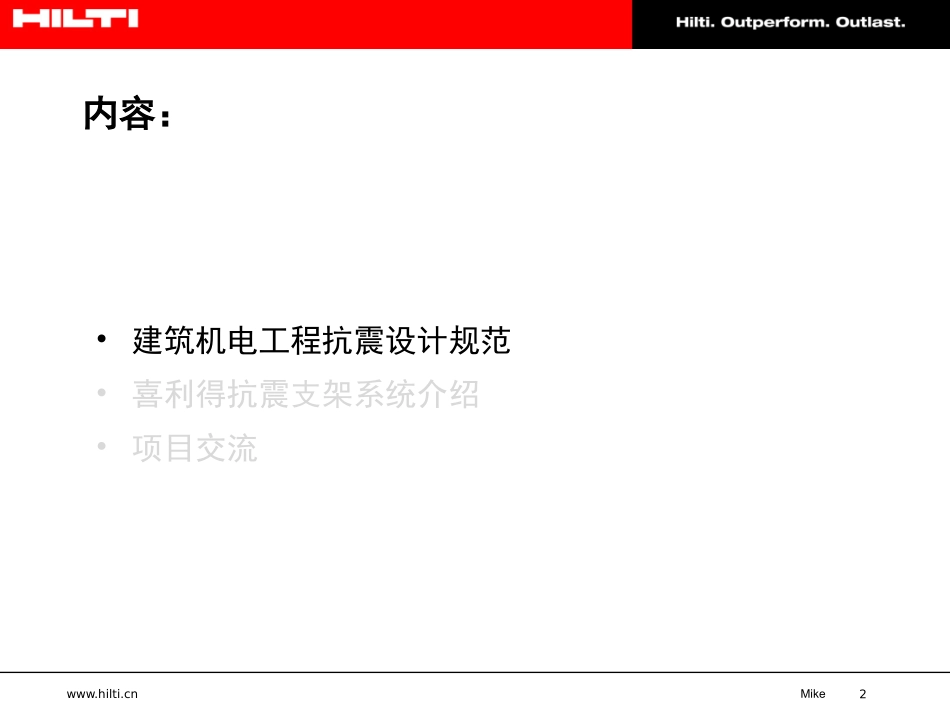

1www.hilti.cnByMike管线抗震支系统介绍技术中心：秦贵锋喜利得（中国）商贸有限公司Mike2www.hilti.cn•建筑机电工程抗震设计规范•喜利得抗震支架系统介绍•项目交流内容：3www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）规范说明：1.本规范定义的抗震支架和项目中的支吊架系统是两套系统。抗震支架系统只承担地震荷载，只有地震时才会发挥作用，类似汽车中的安全气囊。常说的支吊架系统承担机电管线的自重等，满足机电设施的正常运行。2.喜利得有成熟的抗震支架系统提供。4www.hilti.cnByMike喜利得抗震支架优势：•成熟的抗震支架项目经验：大连英特尔、天津空客总装线、天津古德里奇、天津PPG涂料、北京康宁、北京NOKIA、燕郊巴迪物流、成都德州仪器等。•专业的设计团队：技术中心有专业支吊架系统设计团队负责方案设计和现场服务。•专业的抗震支架产品系统：MQS抗震支架系统•专业的抗震设计软件：PROFISInstallation软件能够进行抗震支架的计算和设计。•正在参编的国标图集《电气抗震设计与施工图集》。•喜利得做过全球唯一的地震台全比例建筑机电抗震测试。5www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）《建筑抗震设计规范》（GB50011-2010）3.7.1非结构构件，包括建筑非结构构件和建筑附属机电设备，自身及其与结构主体的连接，应进行抗震设计。3.7.2非结构构件的抗震设计，应由相关专业人员分别负责进行。13.4建筑附属机电设备支架的基本抗震措施13.4.2条文对无抗震设防要求的设备进行了规定（参考美国UBC规范）；—重力不超过1.8KN的设备—内径小于25mm的煤气管道和内径小于60mm的电气配管—矩形截面面积小于0.38平和圆形直径小于0.7米的风管—吊杆计算长度不超过300mm的吊杆悬挂管道13.4.3设备支架应具有足够的刚度和强度，其与建筑结构应有可靠的连接和锚固；6www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）1总则2术语和符号3设计基本要求4给水排水5暖通空调6燃气7电气8抗震支架附：条文说明7www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）1总则1.0.1建筑给水排水、供暖、通风、空调、燃气、热力、电力、通讯、消防等机电工程需抗震设防注：该条文定义了建筑物中所有的机电专业管线均需进行抗震设计。1.0.2适用于抗震设防烈度6度至9度注：该条文定义了规范的使用范围。1.0.3按本规范进行的建筑机电工程设施抗震设计应达到下列要求：注：本条文对机电抗震设防的目标进行了定义。8www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）1总则1.0.4抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。——强条必须执行。注：该条文哪些区域的建筑机电需要抗震设计。1.0.5对位于抗震设防烈度为6度地区除甲类建筑以外的建筑机电工程设施，可不进行地震作用计算。注：根据国标规范《建筑抗震设防分类标准》（GB50223）了解建筑的抗震设防类别。共四种甲类、乙类、丙类、丁类。9www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）2术语和符号2.1.1抗震设防烈度注：可以查询《建筑抗震设计规范》找到项目所在地的抗震设防烈度。2.1.2抗震设防标准注：根据抗震设防烈度或设计地震动参数及建筑抗震设防类别确定。2.1.3地震作用注：常说的地震荷载，本规范主要考虑水平地震作用。2.1.4建筑机电工程设施注：水、暖、电、工业等各专业管线设备等2.1.5抗震支承注：由锚固体、加固吊杆、斜撑和抗震连接构件组成的构件。10www.hilti.cnByMike建筑机电工程抗震设计规范（GB50981-2014）3设计基本要求3.1.1建筑机电工程设施与建筑结构的连接构件和部件的抗震措施应根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、设备设施所处位置和运行要求及现行国家标准《建筑抗震设计规范》GB50011的有关规定，经综合分析后确定。注：建筑机电抗震设计根据《建筑抗震设计规范》要求做概念要求。3.1.2建筑机电工程重要机房不应设置在抗震性能薄弱的部位；对于有隔振装置的设备，当发生强烈振动时不应破坏连接件，并应防止设备和建筑结构发生谐振现象。注：建筑机电抗震设计的宏观要求。条...
