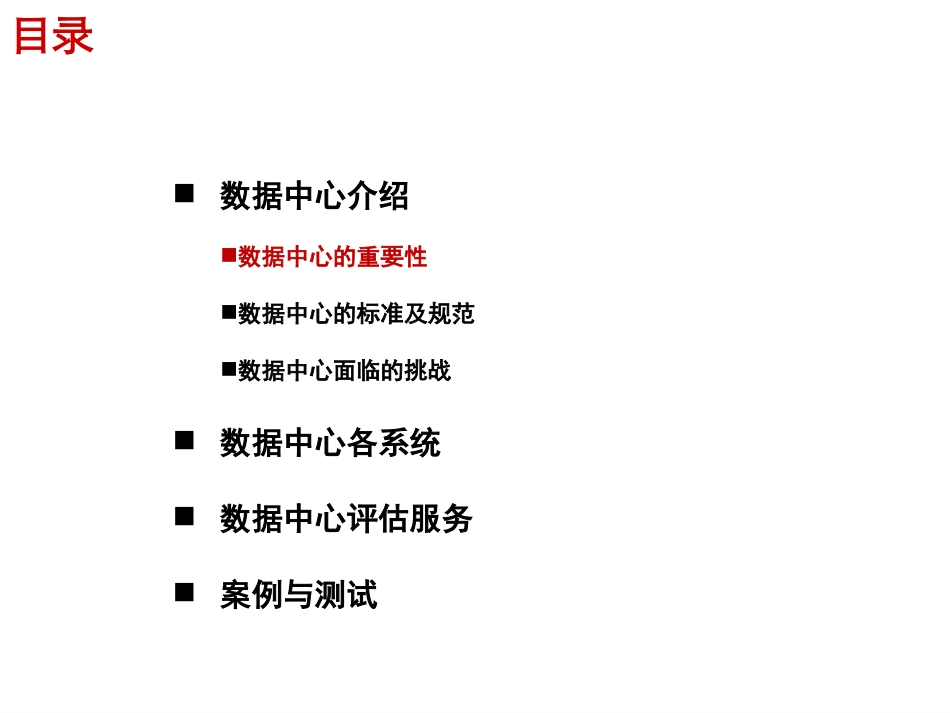

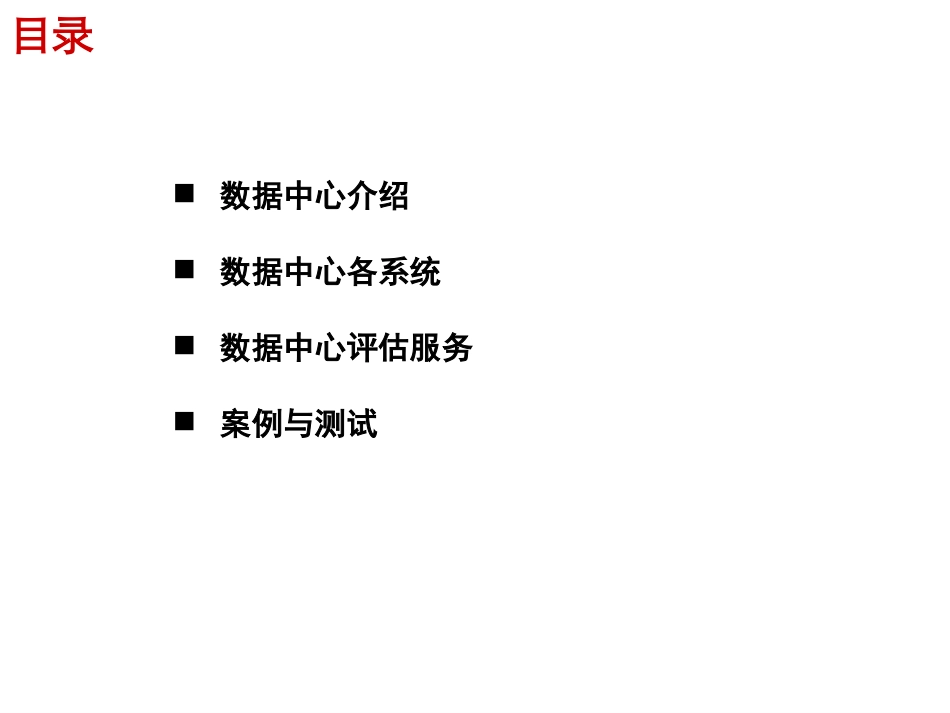

数据中心机房技术日期：2011.4.6刘志国/01004数据中心介绍数据中心各系统数据中心评估服务案例与测试目录数据中心介绍数据中心的重要性数据中心的标准及规范数据中心面临的挑战数据中心各系统数据中心评估服务案例与测试目录数据中心的定义究竟何为数据中心？有人说：数据中心是大量数据处理集中的网络有人说：数据中心是集中网络、计算、存储的平台，是超级计算机有人说：数据中心是企业的命脉实际上：数据中心是企业ICT的基础，是企业战略成功的基石UNIXNTServersMailframesSystems企业发展R&DSalesP&MTSCMKTPRINTSERVICEMailSERVICENetworkSERVICEPMSSERVICESite/roomhubroutersSwitchesnetworkOrganizationsServicesInfrasturatureFacilitiesStragicEPMSoracleOAApplicationsERPServiceElectricalEnvironmentFireSuppressionmembers数据中心的定义数据中心的重要性数据中心是ICT（信息通讯技术）的基础，从而也是公司战略成功的基石数据中心宕机会对企业运作有重大影响(MissionCritical)数据中心故障的来源人为操作故障错误的操作和流程规范未授权访问事故、忽略警告造成进一步故障电源质量问题异常电流、电压、频率问题电源干扰、高地阻、电源谐波电磁问题线缆、电源、变压器、PDU、雷电等辐射环境因素温、湿度问题错误制冷污染无法预防的(33%)*可预防的(67%)*•人为过失•缺少流程•错误的程序•差的设计•不充分的冗余•维护•设备故障(尽管有适当的维护和测试)•供应/服务链故障•电脑恐怖行动数据中心宕机的根本原因数据中心介绍数据中心的重要性数据中心的标准及规范数据中心面临的挑战数据中心各系统数据中心评估服务案例与测试目录•国外标准：•国外标准《TelecommunicationsInfrastructureStandardforDataCenters》、ANSI/TIA-942-2005、ANSIEIA/TIA568A、569、607美国布线标准等。•国内标准：•GB2887《电子计算机场地通用规范》•GB9361《计算机场地安全要求》•GB50174《电子信息系统机房设计规范》•GB50462《电子信息系统机房验收规范》没有公认全球统一标准，通过一些最佳实践指导数据中心建设机房标准数据中心分级TierI基本TierII冗余单元TierIII可并行维护TierIV容错可用性99.671%99.749%99.982%99.995%每年IT服务中断时间28.8小时22.0小时1.6小时0.4小时操控中心无无有有多运营商线路接入否否是是主干线缆冗余否否是是水平配线冗余否否否可选供电线路1路1路1主＋1备2路热备UPS冗余NN+1冗余N+1冗余2N冗余……注：数据中心的定级取决于整个系统中最低等级的部件数据中心分级(TIA-942)数据中心机房建设规范--ANSI/TIA-942标准概述ANSI/TIA-942标准，《TelecommunicationsInfrastructureStandardforDataCenters（数据中心的电信基础设施标准）》，是美国通信工业协会(TIA)、TIA技术工程委员会（TR42）和美国国家标准学会（ANSI）在2005年4月发布的以数据中心通讯基础设施（机房工程）为对象的技术规范标准。TIA-942的适用范围：企业数据中心（EDC）、互联网数据中心（IDC）TIA-942的目标（PurposeofTIA-942）：•填补数据中心通讯基础架构设计标准的空白。•为数据中心的用户提供了数据中心设计方面的关注点，以便客户可以更好的同建造数据中心的工程师、建筑师们沟通需求。•设立一个数据中心建设等级标准（主要是可靠性、安全性）。•发布这个标准也为了带动数据中心网络通信设计人员，数据中心的IT从业人员能更早的投入到数据中心的早期设计阶段；•确保数据中心能适应于各种设备和实施工艺的需求：–保证数据中心有充足的铺设电缆的管路（管道、通道、线槽）；–保证数据中心有充足的电信设施扩展空间；–保证数据中心各种电缆的长度符合通信应用的要求；ANSI/TIA-942标准概述发布TIA-942的目的（续）：•定义数据中心通讯基础架构的标准：–使用标准的架构和截止（电缆）来实现数据中心架构化布线系统；–适应于多种通讯设施的部署（LAN、SAN、WAN、Channels、Consoles，楼宇自动化系统）；–可适应现在和不远的将来的各种通信协议的部署（10GE、10G）；–代替...
