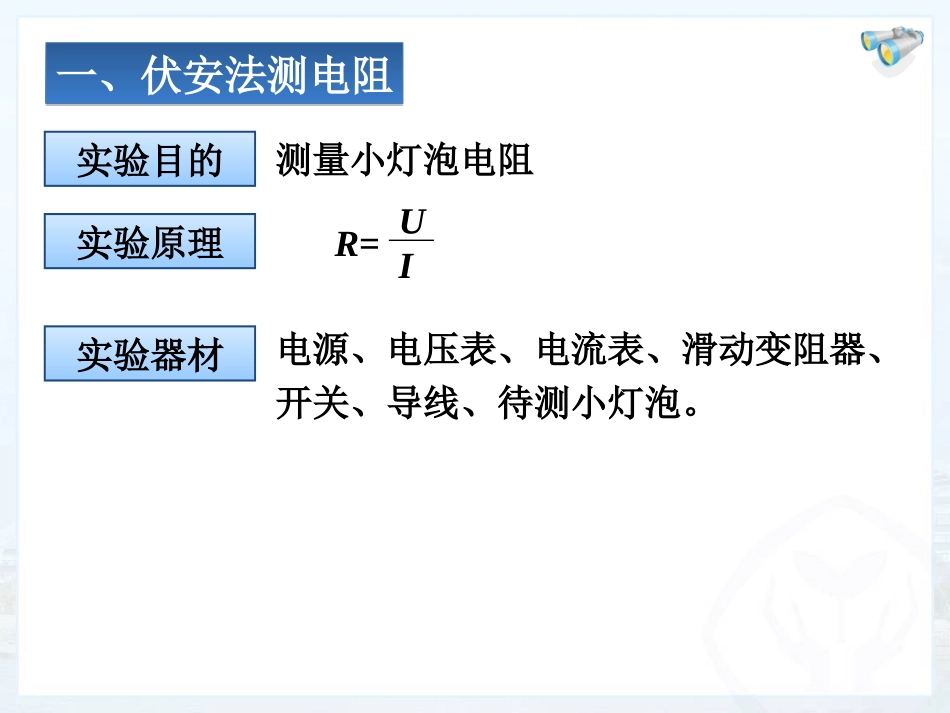

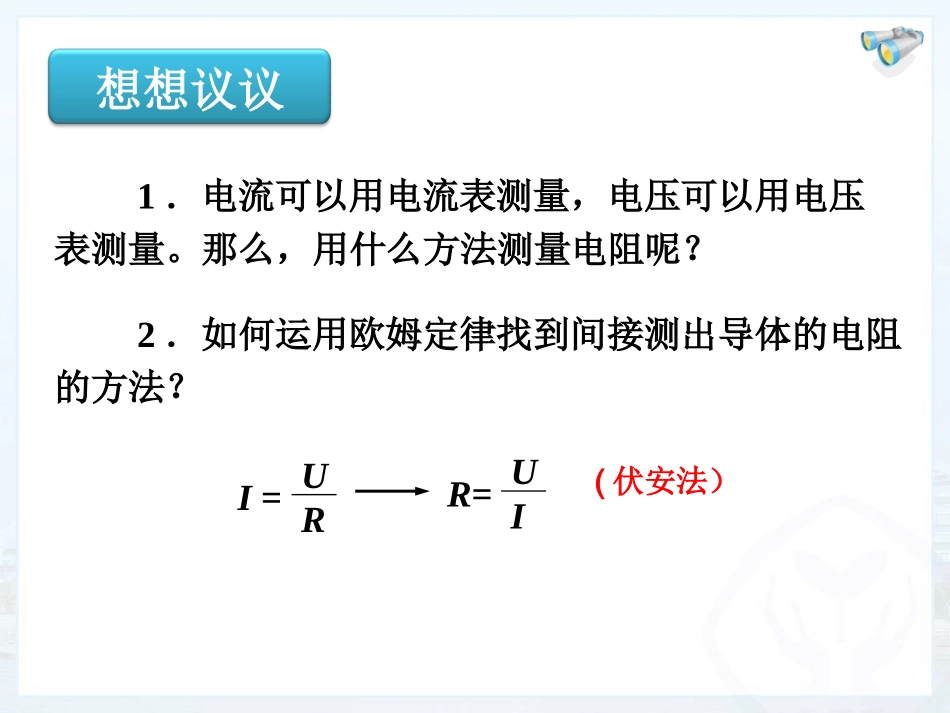

电阻的测量第十七章第３节1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？2．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议I=URR=UI(伏安法）测量小灯泡电阻电源、电压表、电流表、滑动变阻器、开关、导线、待测小灯泡。一、伏安法测电阻一、伏安法测电阻实验目的实验原理实验器材R=UI电路图实物图实验电路图和实物图测量次数123实验记录表格电压U/V电流I/A电阻R/Ω1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值_____端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3．根据公式_______计算出R的值，并记录在表格中。4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。再算出电阻的平均值。实验步骤R=UI最大实验分析•1、说说实验中减少误差方法？•2、说说你们的测量结果，算出电阻值相同吗？为什么？试一试试一试•11、调节滑动变阻器滑片，观察灯泡亮度变、调节滑动变阻器滑片，观察灯泡亮度变化，电流表和电压表示数变化规律化，电流表和电压表示数变化规律。。•22、把灯泡拿下，观察两个表示数变化。、把灯泡拿下，观察两个表示数变化。•33、把电压表改接到滑动变阻器两端，再做、把电压表改接到滑动变阻器两端，再做上面的尝试。上面的尝试。故障分析•11、在测电阻实验时，发现电流表读数为、在测电阻实验时，发现电流表读数为00，电压，电压表读数接近电源电压。表读数接近电源电压。•22、在测电阻实验时，电流表有读数，电压表读数、在测电阻实验时，电流表有读数，电压表读数为零。为零。•33、无论如何调节滑片，灯泡的亮度不变且很亮。、无论如何调节滑片，灯泡的亮度不变且很亮。•44、无论如何调节滑片，灯泡的亮度不变且很暗。、无论如何调节滑片，灯泡的亮度不变且很暗。•55、接完最后一根导线灯泡就发强光，过一会就熄、接完最后一根导线灯泡就发强光，过一会就熄灭了。灭了。解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。例2某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82二、例题分析二、例题分析
