《水轮机及辅助设备》项目八 水电站气系统VIP免费

《水轮机及辅助设备》项目八 水电站气系统_第1页
1/9
《水轮机及辅助设备》项目八 水电站气系统_第2页
2/9
《水轮机及辅助设备》项目八 水电站气系统_第3页
3/9

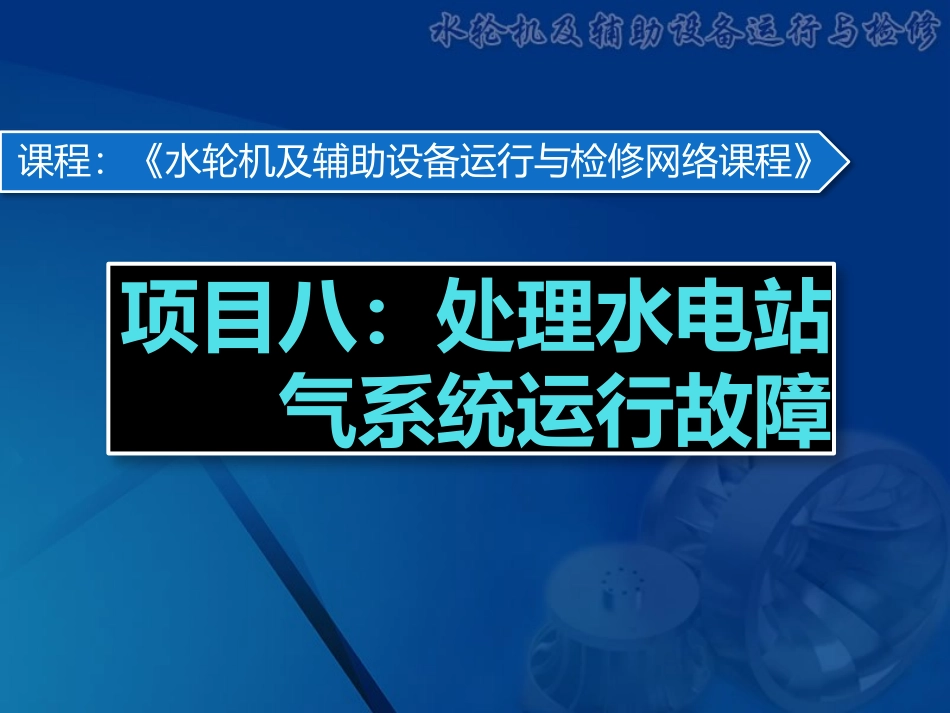

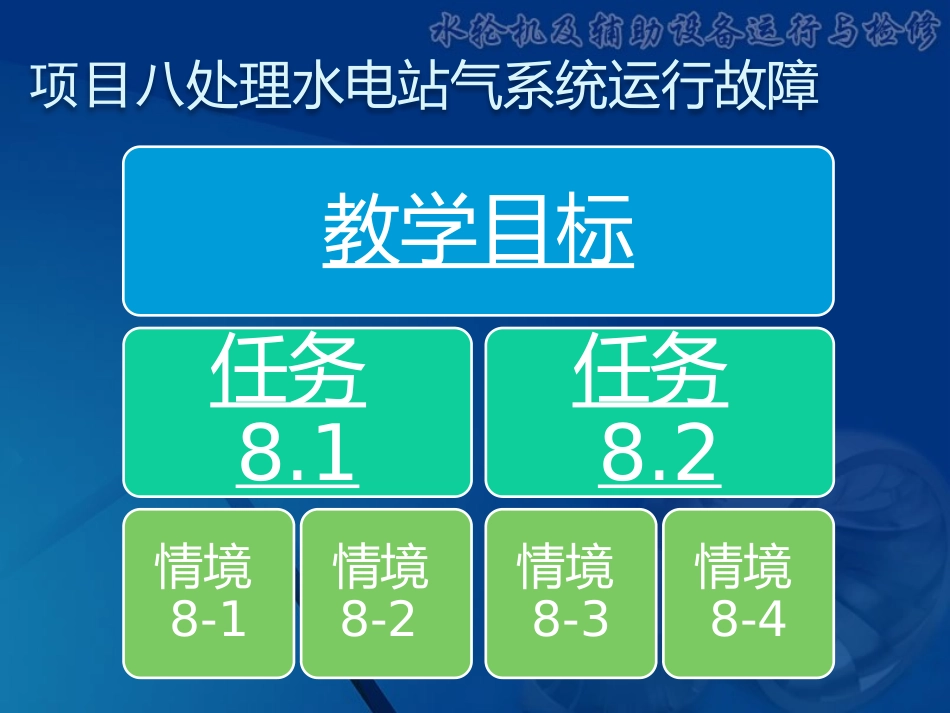

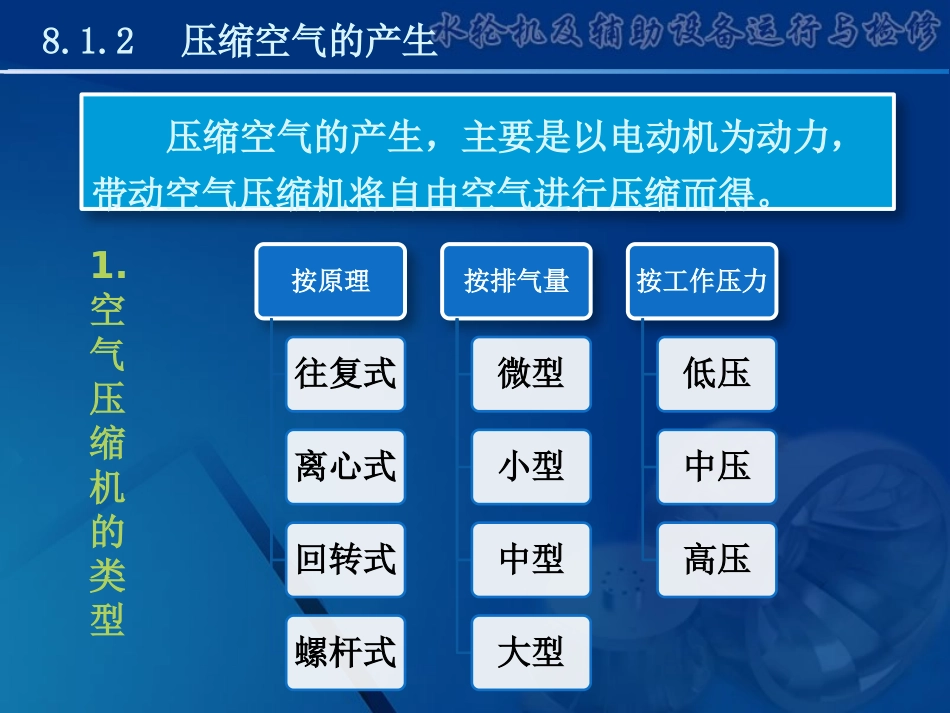

课程:《水轮机及辅助设备运行与检修网络课程》项目八:处理水电站气系统运行故障项目八处理水电站气系统运行故障教学目标任务8.1情境8-1情境8-2任务8.2情境8-3情境8-4压缩空气的产生,主要是以电动机为动力,带动空气压缩机将自由空气进行压缩而得。8.1.2压缩空气的产生1.空气压缩机的类型按原理往复式离心式回转式螺杆式按排气量微型小型中型大型按工作压力低压中压高压规定工况吸气压力:0.1MPa吸气温度:20℃冷却水进水温度:15℃冷却水进水量:m3/min冷却空气温度:℃排气压力和转速:MPa、r/min8.1.2压缩空气的产生4.空压机的规定工况8.1.2压缩空气的产生6.压缩空气的冷却蛇形管式冷却器自然冷却让压缩空气在管道和储气罐中停留,逐渐散热降至接近环境温度,多用于小型水电站。7.压缩空气的除湿和干燥每1m3空气中所能够容纳的水蒸汽的克数,称为空气的湿容量。空气的湿容量是随温度而变化的,温度下降时湿容量明显减少,见下表所示。气水分离器如图所示。温度(℃)湿容量温度(℃)湿容量温度(℃)湿容量-40-30-20-15-10-5050.1170.330.801.382.143.244.856.8010152025303540459.4012.817.323.030.439.851.265.460708090100120150180130.2198.1293.5423.5597.7112225845145空气的湿容量与温度的关系8.1.2压缩空气的产生8.压缩空气的储存储气罐结构图8.1.2压缩空气的产生储气罐能够缓和活塞式空压机由于断续动作而产生的压力波动,使压缩空气压力平稳,同时满足用气设备的气量要求。另外,压缩空气进入储气罐,温度进一步降低,分离出的水和油定时排除,使压缩空气更干净。储气罐油压装置供气系统图8.1.3压缩空气系统图其中,油压装置供气系统属于高压压缩空气系统,立式机组电站压缩空气系统为高、低压综合气系统,其余均为低压压缩空气系统
