“2018年安徽省职业院校技能大赛”高职组 “计算机网络应用”赛项样题VIP免费

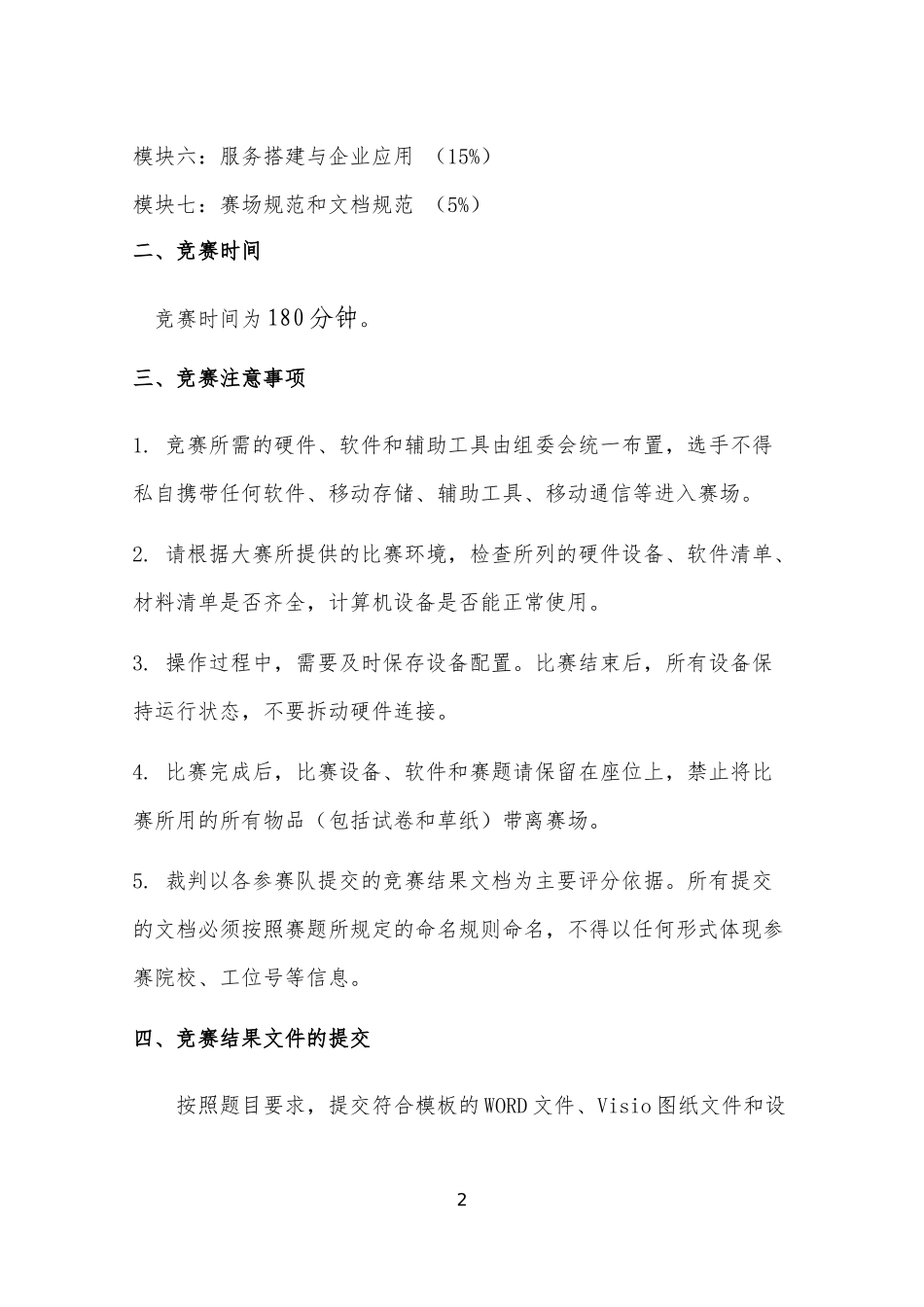

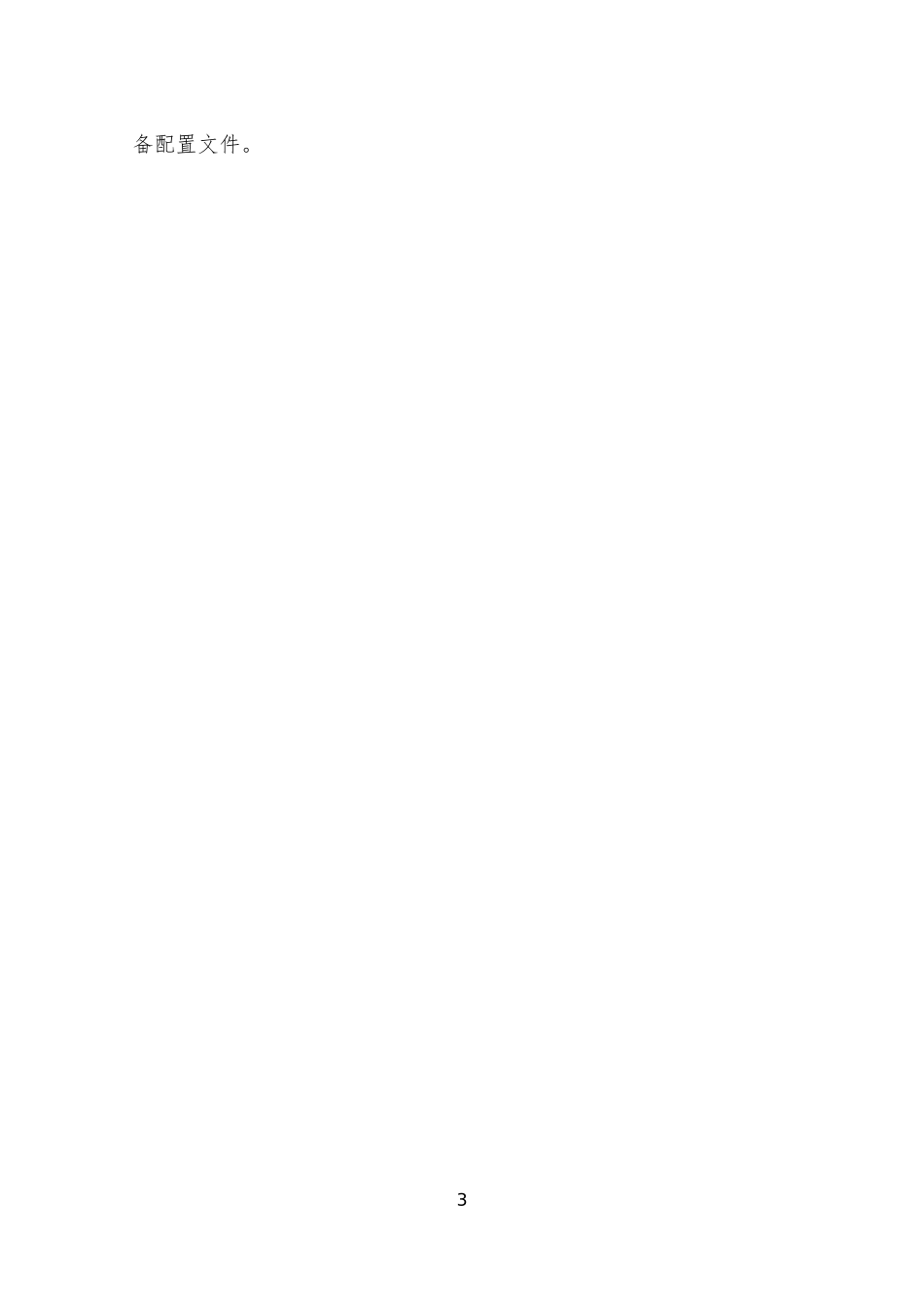

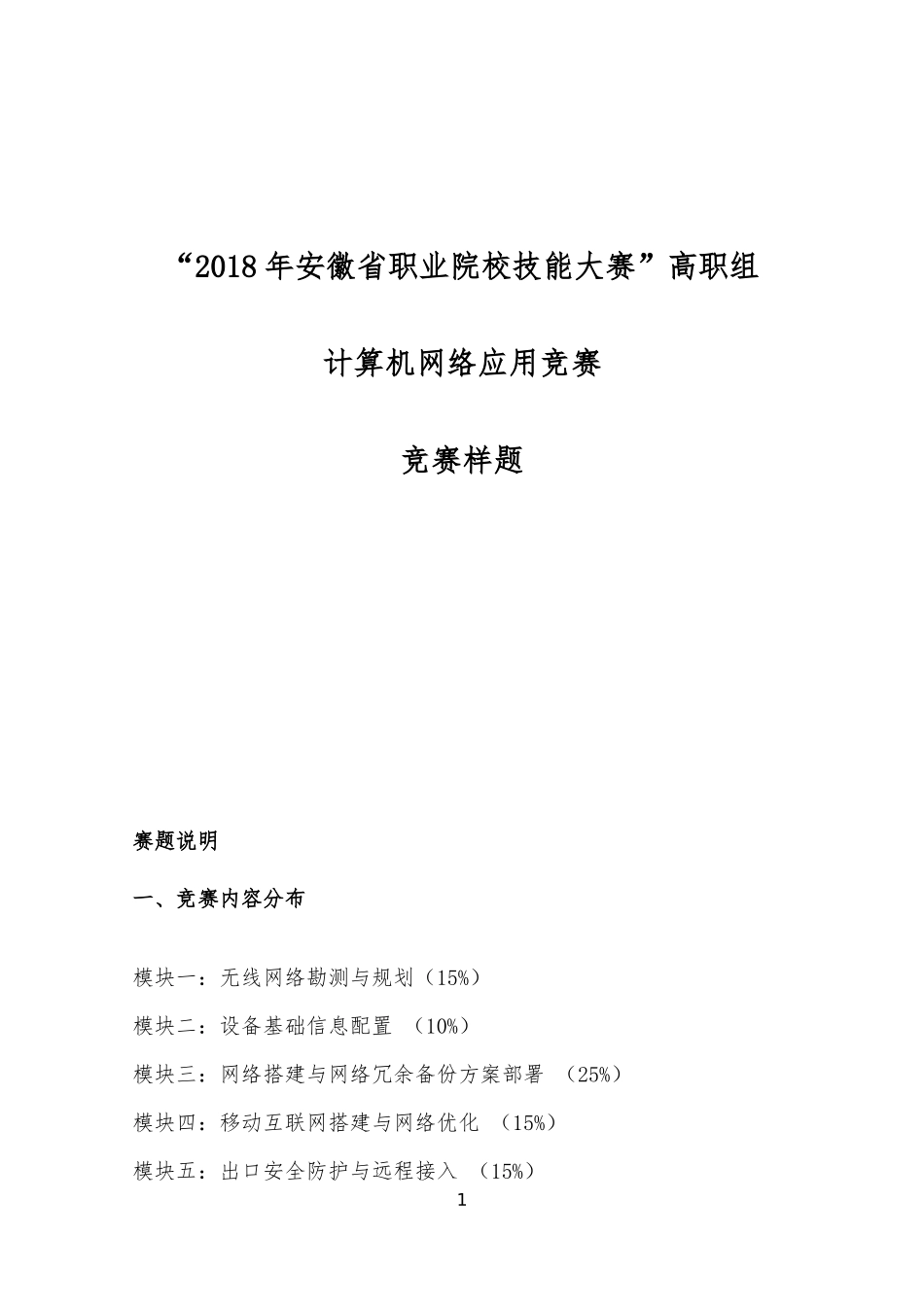

“2018年安徽省职业院校技能大赛”高职组计算机网络应用竞赛竞赛样题赛题说明一、竞赛内容分布模块一：无线网络勘测与规划（15%）模块二：设备基础信息配置（10%）模块三：网络搭建与网络冗余备份方案部署（25%）模块四：移动互联网搭建与网络优化（15%）模块五：出口安全防护与远程接入（15%）1模块六：服务搭建与企业应用（15%）模块七：赛场规范和文档规范（5%）二、竞赛时间竞赛时间为180分钟。三、竞赛注意事项1.竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。3.操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连接。4.比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。5.裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名，不得以任何形式体现参赛院校、工位号等信息。四、竞赛结果文件的提交按照题目要求，提交符合模板的WORD文件、Visio图纸文件和设2备配置文件。3第一部分：网络规划与实施注意事项赛场提供一组云平台环境，已经安装好VMwareWorkStation12虚拟机系统并导入虚拟机模板镜像（WindowsServer2008R2及CentOS7.0）。自行部署安装Windows操作系统的管理员administrator和CentOS的root的密码都是JsjWL_2018。考生在PC机上通过SecureCRT软件配置网络设备，软件已经安装在电脑中。竞赛结果文件的制作请参考U盘“答题卡”文件夹中的“交换路由无线网关设备配置答题卡.docx”、“服务搭建与企业应用答题卡.docx”和“无线网络勘测设计答题卡”。请注意排版，文档排版得分将计入总成绩。设备及文档列表本竞赛中所使用的网络设备及线缆如下表所示：表1-1设备及线缆列表序号类别设备厂商型号数量1硬件出口网关锐捷RG-EG20002台2硬件路由器锐捷RG-RSR20-14E（LAB）3台3硬件串口接口模块锐捷RG-SIC-1HS6个4硬件串口线缆锐捷CAB-V.35DTE-V.35DCE3条5硬件数据中心交换机锐捷RG-S6000C-48GT4XS-E2台6硬件电源模块锐捷RG-PA70I2台7硬件VSU堆叠电缆锐捷XG-SFP-CU1M2条8硬件三层交换机锐捷RG-S5750-24GT4XS-L3台9硬件二层接入交换机锐捷RG-S2910-24GT4XS-E2台10硬件无线控制器锐捷RG-WS60082台11硬件无线AP锐捷RG-AP5203台12硬件电源适配器锐捷RG-E-1203个13软件无线地勘系统锐捷锐捷无线地勘系统1套本竞赛中使用的设备参考资料如下表所示：表1-2文档列表序号名称位置41RG-RSR20-14系列由器配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”2RG-S5750系列交换机配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”3RG-S6000E系列交换机配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”4RG-S2910系列交换机配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”5RG-AC系列无线控制器配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”6RG-AP系列无线接入点配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”7RG-EG2000系列出口网关配置手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”8无线地勘系统用户手册.pdfPC机桌面上的“竞赛资料\网络应用\参考文档”赛题背景CII网络公司业务不断发展壮大，在亚太地区建立了分部。为了更好地促进分部业务的发展以及与总部的交流，需要进行分部信息化建设。同时为了更好管理数据，提供服务，公司决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。同时考虑员工移动办公的需求在总部及所有分部有线网络的基础上建设无线网络，另外为员工访问互联网申请独立的运营商线路避免访问互联网数据过多影响正常业务数据的交互，同时针对访问互联网数据进行身份认证与信息审计确保用网安全。5模块一：无线网络勘测与规划CII网络公司租用一层商业楼作为办公使用，考虑到是短期租用，公司信息部建议通过部署无线来实现网...
