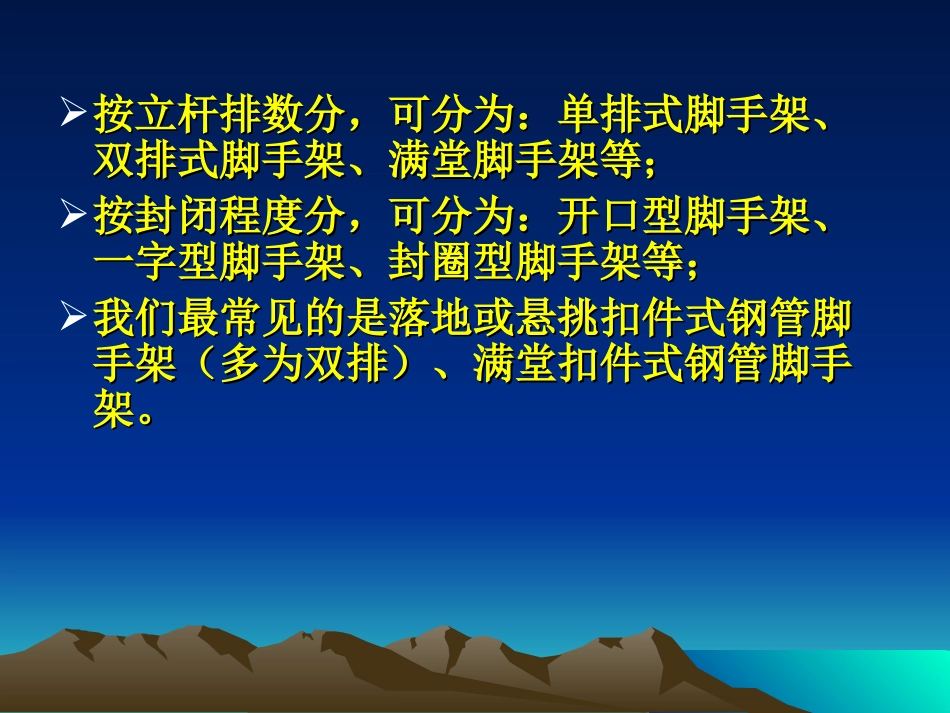

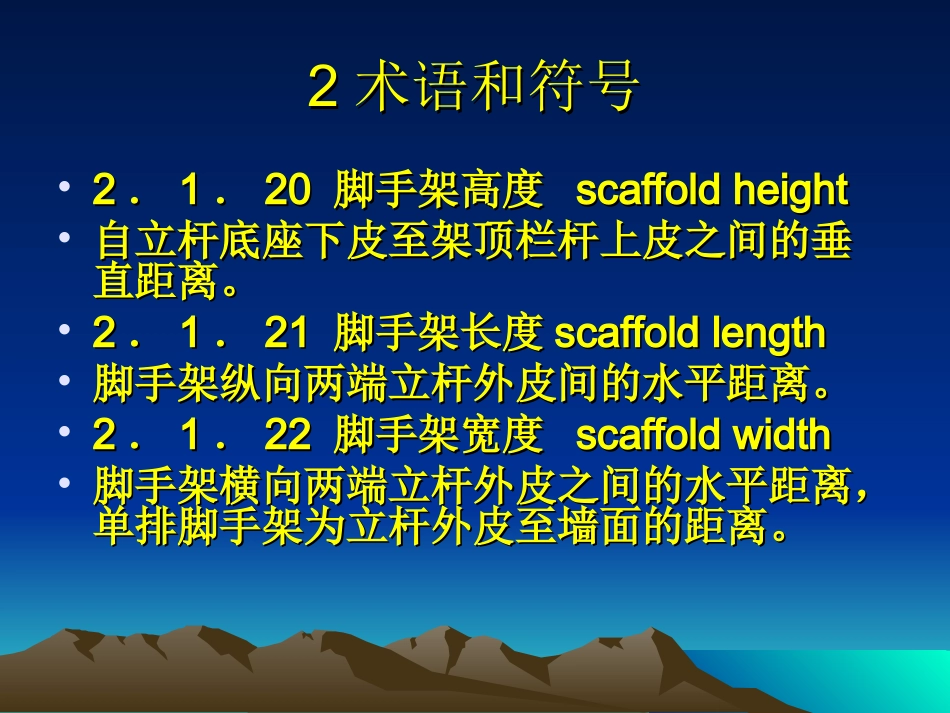

《《建筑施工扣件式钢管脚手架安全建筑施工扣件式钢管脚手架安全技术规范技术规范》》（（JGJ130-2011JGJ130-2011））按立杆排数分，可分为：单排式脚手架、按立杆排数分，可分为：单排式脚手架、双排式脚手架、满堂脚手架等；双排式脚手架、满堂脚手架等；按封闭程度分，可分为：开口型脚手架、按封闭程度分，可分为：开口型脚手架、一字型脚手架、封圈型脚手架等；一字型脚手架、封圈型脚手架等；我们最常见的是落地或悬挑扣件式钢管脚我们最常见的是落地或悬挑扣件式钢管脚手架（多为双排）、满堂扣件式钢管脚手手架（多为双排）、满堂扣件式钢管脚手架。架。22术语和符号术语和符号•22．．11．．2020脚手架高度脚手架高度scaffoldheightscaffoldheight•自立杆底座下皮至架顶栏杆上皮之间的垂自立杆底座下皮至架顶栏杆上皮之间的垂直距离。直距离。•22．．11．．2121脚手架长度脚手架长度scaffoldlengthscaffoldlength•脚手架纵向两端立杆外皮间的水平距离。脚手架纵向两端立杆外皮间的水平距离。•22．．11．．2222脚手架宽度脚手架宽度scaffoldwidthscaffoldwidth•脚手架横向两端立杆外皮之间的水平距离，脚手架横向两端立杆外皮之间的水平距离，单排脚手架为立杆外皮至墙面的距离。单排脚手架为立杆外皮至墙面的距离。•2．1．23步距liftheight•上下水平杆轴线间的距离。•2．1．24立杆纵（跨）距longitudinalspacingoftube•脚手架纵向相邻立杆之间的轴线距离。•2．1．25立杆横距transversespacingofuprighttube•脚手架横向相邻立杆之间的距离，单排脚手架为外立杆轴线至墙面的距离。•2．1．26主节点mainnode•立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。55设计计算设计计算•5．1．1脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。可只进行下列设计计算：•1纵向、横向水平杆等受弯构件的强度和连接扣件抗滑承载力计算；•2立杆的稳定性计算；（是脚手架计算的主要内容）•3连墙件的强度、稳定性和连接强度的计算；•4立杆地基承载力计算。•双排脚手架的结构性能•在作用极限荷载时，双排脚手架结构的可能破坏形式是以连墙件为反弯点的脚手架平面外大波整体失稳或脚手架较大步距间立杆段的局部弯曲失稳二种形式。通常情况下，脚手架的破坏表现为前一种形式，其承载力由平面外大波整体失稳时的承载力值确定。如果脚手架的步距过大（超过二米），立杆段的局部稳定承载力可能低于架体整体失稳时的承载力。这种情况通常由在构造上减小步距的方法来避免。•影响脚手架结构承载力的主要因素：跨距和排距、连墙件的布置方式和间距，立杆的截面面积和步距。双排脚手架的整体失稳66构造要求构造要求连墙件设置立杆横距lb步距h下列荷载时的立杆纵距la(m)脚手架允许搭设高度[H]2+0.35(kN/m2)2+2+2×0.35(kN/m2)3+0.35(kN/m2)3+2+2×0.35(kN/m2)二步三跨1.051.52.01.51.51.5501.801.81.51.51.5321.31.51.81.51.51.5501.801.81.21.51.2301.551.51.81.51.51.5381.801.81.21.51.222三步三跨1.051.52.01.51.51.5431.801.81.21.51.2241.301.51.81.51.51.2301.801.81.21.51.217常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）注：1、表中所示2+2+2×0.35(kN/m2)，包括下列荷载：2+2(kN/m2)为二层装修作业层施工荷载标准值；2×0.35(kN/m2)为二层作业层脚手板自重荷载标准值。2、作业层横向水平杆间距，应按不大于la/2设置。3、地面粗糙度为B类，基本风压Ｗo=0.4kN/m2。66．．22纵向水平杆、横向水平杆、脚手纵向水平杆、横向水平杆、脚手板板•6．2．1纵向水平杆的构造应符合下列规定：•1纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；•2纵向水平杆接长应采用对接扣件连接或搭接。并应符合下列规定：•1）两根相邻纵向水平杆的接头不应设置在同步（一个平面）或同跨（一个立面）内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图6.2.1－1）；•（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）图6.2.1－1纵向水平杆对接接头布置•2）搭...
