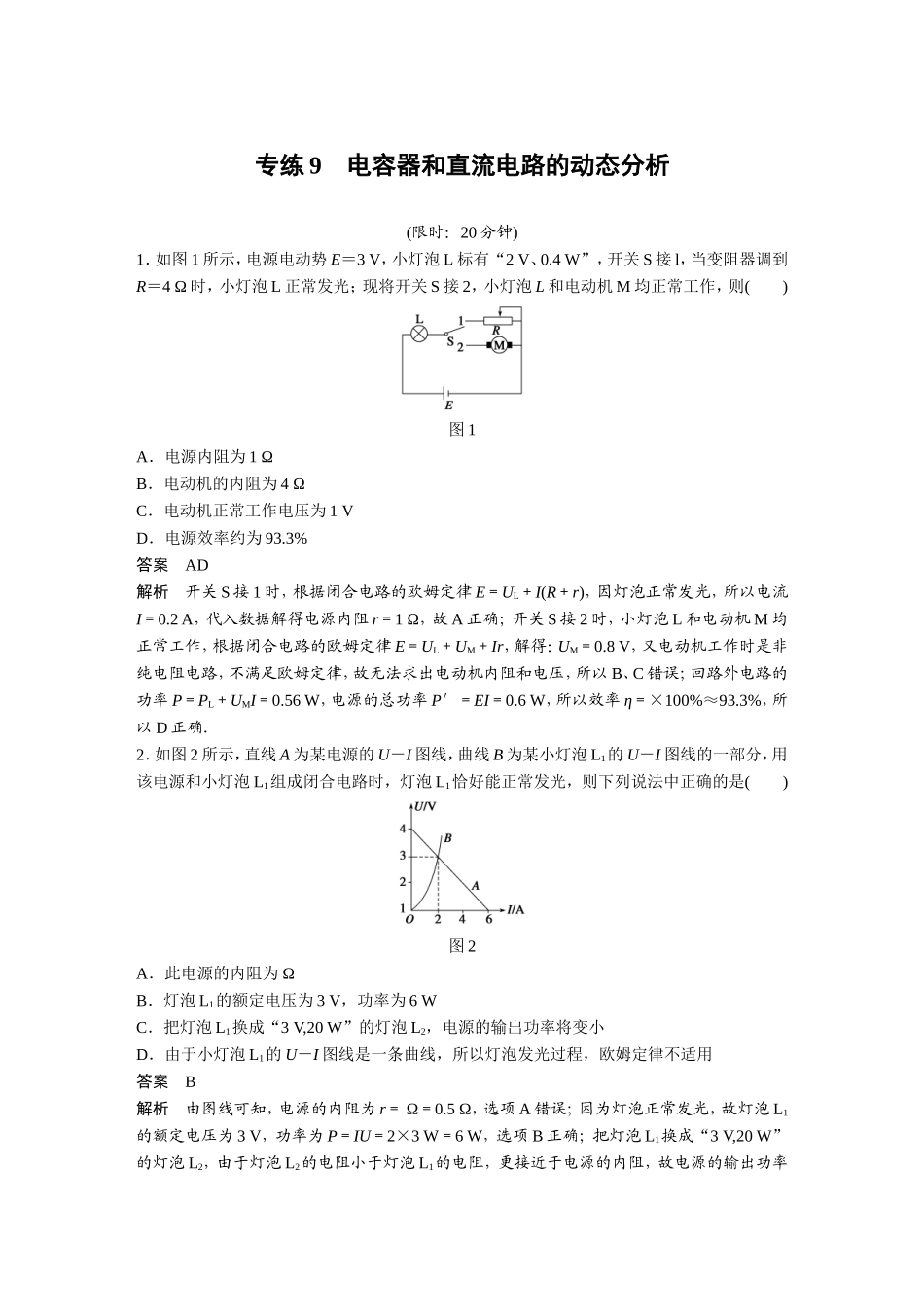

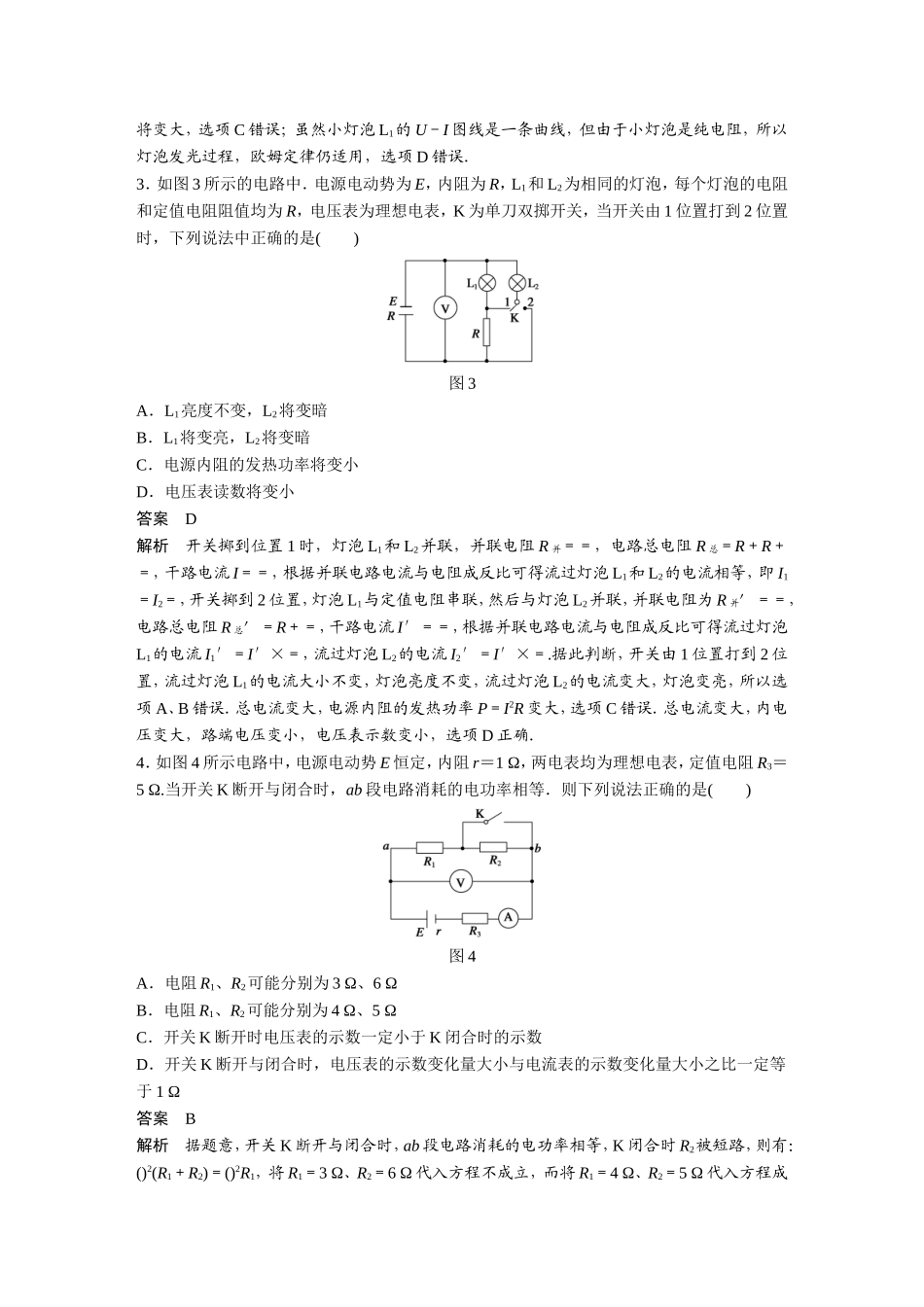

专练9电容器和直流电路的动态分析(限时：20分钟)1．如图1所示，电源电动势E＝3V，小灯泡L标有“2V、0.4W”，开关S接l，当变阻器调到R＝4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作，则()图1A．电源内阻为1ΩB．电动机的内阻为4ΩC．电动机正常工作电压为1VD．电源效率约为93.3%答案AD解析开关S接1时，根据闭合电路的欧姆定律E＝UL＋I(R＋r)，因灯泡正常发光，所以电流I＝0.2A，代入数据解得电源内阻r＝1Ω，故A正确；开关S接2时，小灯泡L和电动机M均正常工作，根据闭合电路的欧姆定律E＝UL＋UM＋Ir，解得：UM＝0.8V，又电动机工作时是非纯电阻电路，不满足欧姆定律，故无法求出电动机内阻和电压，所以B、C错误；回路外电路的功率P＝PL＋UMI＝0.56W，电源的总功率P′＝EI＝0.6W，所以效率η＝×100%≈93.3%，所以D正确．2．如图2所示，直线A为某电源的U－I图线，曲线B为某小灯泡L1的U－I图线的一部分，用该电源和小灯泡L1组成闭合电路时，灯泡L1恰好能正常发光，则下列说法中正确的是()图2A．此电源的内阻为ΩB．灯泡L1的额定电压为3V，功率为6WC．把灯泡L1换成“3V,20W”的灯泡L2，电源的输出功率将变小D．由于小灯泡L1的U－I图线是一条曲线，所以灯泡发光过程，欧姆定律不适用答案B解析由图线可知，电源的内阻为r＝Ω＝0.5Ω，选项A错误；因为灯泡正常发光，故灯泡L1的额定电压为3V，功率为P＝IU＝2×3W＝6W，选项B正确；把灯泡L1换成“3V,20W”的灯泡L2，由于灯泡L2的电阻小于灯泡L1的电阻，更接近于电源的内阻，故电源的输出功率将变大，选项C错误；虽然小灯泡L1的U－I图线是一条曲线，但由于小灯泡是纯电阻，所以灯泡发光过程，欧姆定律仍适用，选项D错误．3．如图3所示的电路中．电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是()图3A．L1亮度不变，L2将变暗B．L1将变亮，L2将变暗C．电源内阻的发热功率将变小D．电压表读数将变小答案D解析开关掷到位置1时，灯泡L1和L2并联，并联电阻R并＝＝，电路总电阻R总＝R＋R＋＝，干路电流I＝＝，根据并联电路电流与电阻成反比可得流过灯泡L1和L2的电流相等，即I1＝I2＝，开关掷到2位置，灯泡L1与定值电阻串联，然后与灯泡L2并联，并联电阻为R并′＝＝，电路总电阻R总′＝R＋＝，干路电流I′＝＝，根据并联电路电流与电阻成反比可得流过灯泡L1的电流I1′＝I′×＝，流过灯泡L2的电流I2′＝I′×＝.据此判断，开关由1位置打到2位置，流过灯泡L1的电流大小不变，灯泡亮度不变，流过灯泡L2的电流变大，灯泡变亮，所以选项A、B错误．总电流变大，电源内阻的发热功率P＝I2R变大，选项C错误．总电流变大，内电压变大，路端电压变小，电压表示数变小，选项D正确．4．如图4所示电路中，电源电动势E恒定，内阻r＝1Ω，两电表均为理想电表，定值电阻R3＝5Ω.当开关K断开与闭合时，ab段电路消耗的电功率相等．则下列说法正确的是()图4A．电阻R1、R2可能分别为3Ω、6ΩB．电阻R1、R2可能分别为4Ω、5ΩC．开关K断开时电压表的示数一定小于K闭合时的示数D．开关K断开与闭合时，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于1Ω答案B解析据题意，开关K断开与闭合时，ab段电路消耗的电功率相等，K闭合时R2被短路，则有：()2(R1＋R2)＝()2R1，将R1＝3Ω、R2＝6Ω代入方程不成立，而将R1＝4Ω、R2＝5Ω代入方程成立，故A错误，B正确．开关K断开时外电路总电阻大于K闭合时外电路总电阻，则开关K断开时电压表的示数一定大于K闭合时的示数，故C错误．根据闭合电路欧姆定律得：U＝E－I(R3＋r)，则电压表的示数变化量大小与电流表的示数变化量大小之比为＝R3＋r＝6Ω，故D错误．故选B.5．如图5所示为某传感装置内部部分电路图，RT为正温度系数热敏电阻，其特性为随着温度的升高阻值增大；R1为光敏电阻，其特性为随着光照强度的增强阻值减小；R2和R3均为定值电阻，电源电动势为E，内阻为r，V为理想电压表．若发现电压表示数增大，可能的原因是()图5①热敏电阻温度降低，其他条件不变②热敏电阻温度...
